O fluxo de trabalho a seguir descreve como criar uma torre de tijolos usando o modificador de Array. Ele realça o método de Distribuição radial e utiliza outras implementações do modificador de Array para criar e ajustar o array.
Criar um único tijolo
Uma caixa atua como um único tijolo e é a base do array.
- Crie uma caixa.
No exemplo a seguir, a caixa é criada utilizando estes parâmetros:
- Comprimento: 0,691 cm
- Largura: 1,334 cm
- Altura: 0,452 cm
Criar uma torre
Você pode utilizar o método de Distribuição Radial para construir rapidamente sua torre.
- No painel Modificar, selecione Array na Lista de modificadores.
- Na implementação Distribuição, defina o seguinte:
- Método de distribuição: Radial
- Contagem: 32
Define o número de tijolos em cada linha.
- Raio: 6,71 cm

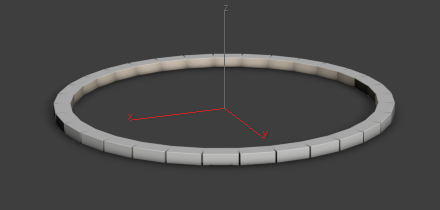

Juntos, esses parâmetros criam a base da torre: uma única linha de tijolos dispostos de ponta a ponta em um padrão circular.

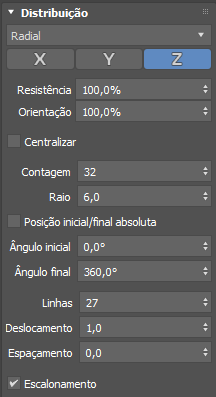

- Continue para definir parâmetros na implementação Distribuição:
- Linhas: 27
- Escalonamento: habilitada
- Na implementação ID de material, defina o seguinte:
- De: 1
- Até: 8

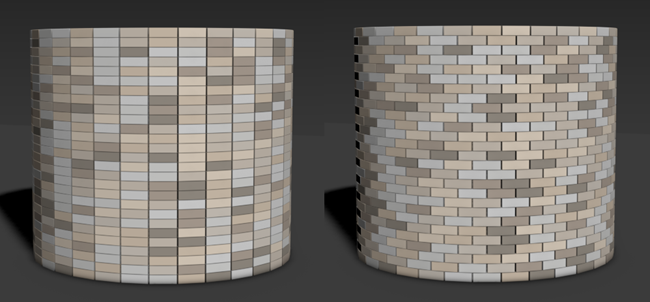

Cores diferentes são aplicadas às 27 linhas de tijolos. O parâmetro Escalonamento rotaciona cada linha de tijolos metade da largura de um único tijolo, criando um padrão de associação contínuo. A imagem a seguir ilustra os tijolos antes de habilitar a opção Escalonamento (esquerda) e depois (direita).
Criar um batente
Um batente está localizado no topo de uma torre e tem aberturas quadradas espaçadas regularmente. Você pode adicionar outro array para criar este recurso decorativo para a sua torre.
- Crie uma caixa.
Essa caixa é criada utilizando os mesmos parâmetros aplicáveis aos tijolos na torre:
- Comprimento: 0,691 cm
- Largura: 1,334 cm
- Altura: 0,452 cm
- Aplique um Modificador de chanfro ao tijolo utilizando os seguintes parâmetros:
- Desvio final: 0,027 cm
- Quantidade: 0,1 cm
- Segmentos: 20

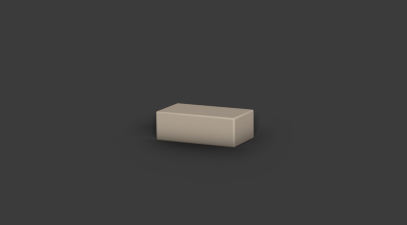

Agora, as arestas do tijolo são arredondadas.
- Selecione a caixa com as arestas chanfradas.
- No painel Modificar, selecione Array na Lista de modificadores.
- Na implementação Distribuição, defina o seguinte:
- Método de distribuição: Radial
- Contagem: 15
- Raio: 6,71 cm
Estes parâmetros criam a forma do batente.
- Na implementação ID de material, defina os seguintes parâmetros:
- De: 1
- Até: 8

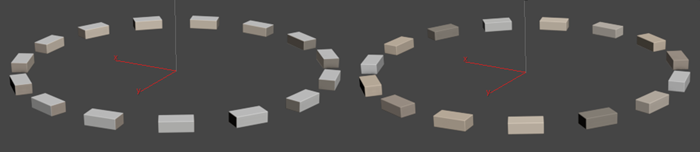

A cor é aplicada aos tijolos. A imagem a seguir ilustra a aparência do batente antes de adicionar uma cor (esquerda) e depois (direita).

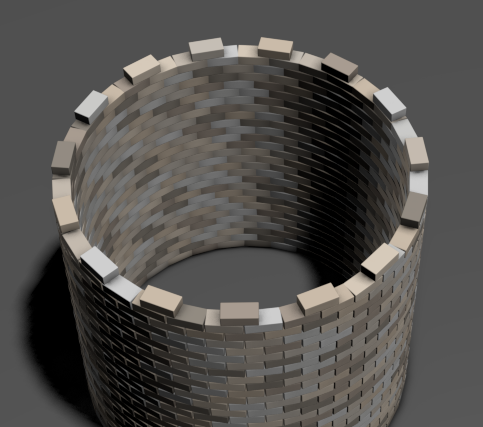

- Mova o batente para que ele fique no topo da torre.
