Netzentwurfsbericht

Mit dem Netzentwurfsbericht können Sie eine Reihe von Verbindungs- und Netzentwurfsdaten in einer Reihe von Layouts anzeigen. Nachdem Sie einen Fließweg aus dem ersten Kombinationsfeld ausgewählt haben, zeigt der Bericht Informationen abhängig vom Tabellenlayout an. Das Tabellenlayout kann aus einer Dropdown-Liste im Kombinationsfeld ausgewählt werden. Folgende Tabellenlayouts stehen zur Auswahl:

Anmerkung: Einige der Optionen sind möglicherweise für Ihre Region nicht verfügbar. Weitere Informationen finden Sie im Thema Regionalisierung.

Vorgabe
Methode de Caquot
Ganz
HEC-22
Sanitärphasen

Auf die Netzrichtlinien kann über den Werkzeugkasten zugegriffen werden, um die Volumenstrom- und Rohrbeschränkungen zu ändern, ohne den Netzentwurfsassistenten aufzurufen.

Wenn der Netzentwurfsassistent geändert wurde, kann die Schaltfläche Rationale Ergebnisse neu berechnen verwendet werden, um Volumenstromberechnungen zu aktualisieren, ohne den Netzentwurfsassistenten zu verwenden.

Wenn die Option Aktualisierung rationaler Ergebnisse beibehalten aktiviert ist, werden die rationalen Ergebnisse automatisch neu berechnet, wenn der Entwurf oder die Netzrichtlinien aktualisiert werden oder ein anderer Fließweg ausgewählt wird.

Die Schaltfläche Prüfen kann aktiviert werden, um potenzielle Fehler beim aktuellen Entwurf hervorzuheben. Dazu gehören:

Geschwindigkeiten außerhalb der in den Netzrichtlinien festgelegten Grenzwerte. Wird nur angezeigt, wenn die Geschwindigkeiten innerhalb der Kriterien festgelegt wurden und die für das Maximum und das Minimum angegebenen Werte gültig sind.
Volumenstrom übersteigt die Kapazität.
Minimale Überdeckungstiefe nicht erreicht. Wird nur angezeigt, wenn die Option Min. Überdeckungstiefe in den Netzrichtlinien ausgewählt ist.

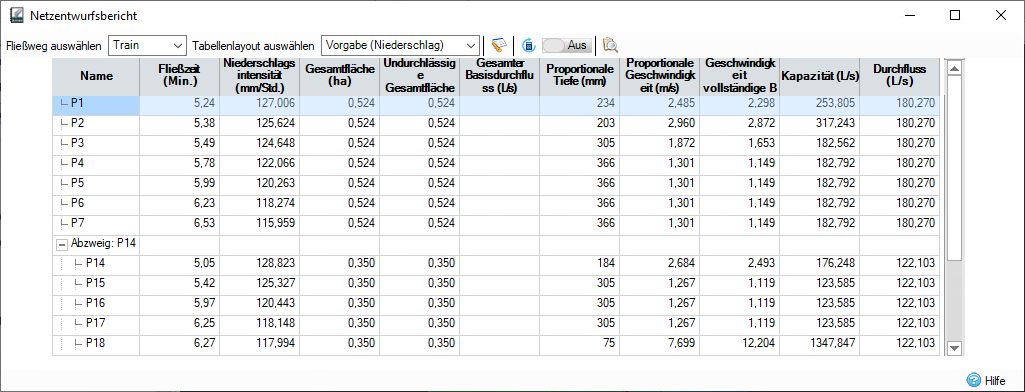

Vorgabe

Ein Layout, das den Netzentwurfsergebnissen früherer Versionen ähnelt.

Name: Name der Verbindung, wie in der Draufsicht angezeigt.

Fließzeit: Die Bewegungszeit wird als Minimum berechnet. Zeit für Einlauf aus dem Netzentwurf + Bewegungszeit durch die Verbindungen stromaufwärts. Die Fließzeit für eine bestimmte Verbindung wird mithilfe der Volumenstromgeschwindigkeit unter den Bedingungen einer vollständigen Bohrung und der Länge der Verbindung berechnet.

Niederschlagsintensität: Die Niederschlagsintensität wird anhand der IDF-Daten bestimmt, die im Netzentwurf basierend auf der Bewegungszeit für die angegebene Verbindung festgelegt wurden. Die Niederschlagsintensität wird dann in der ausgewählten Berechnungsmethode verwendet, um den Volumenstrom für die automatische Dimensionierung der Rohre/Kanäle zu bestimmen.

Gesamtfläche: Anstelle der Beitragsfläche wird die Gesamtfläche (ohne Faktor für den Abflusskoeffizienten) verwendet. Dies schließt die vorgelagerten Beitragsflächen nicht ein.

Undurchlässige Gesamtfläche: Undurchlässige Gesamtfläche aus verbundenen Zuflüssen. Dies wird durch den pro Fläche angegebenen Prozentsatz undurchlässig vor der Summierung faktorisiert.

Gesamter Basisvolumenstrom: Gesamter Basisvolumenstrom einschließlich aller Basisvolumenströme aus den Verbindungen stromaufwärts.

Proportionale Tiefe: Die proportionale Tiefe ist die tatsächliche Wassertiefe im Rohr für den berechneten Volumenstrom.

Proportionale Geschwindigkeit: Die proportionale Geschwindigkeit ist die Geschwindigkeit des Wassers in der Pipeline (d. h. bei der proportionalen Tiefe), die dem berechneten Volumenstrom entspricht.

Kapazität begrenzt auf XX %: Die Rohrkapazität unter den eingeschränkten Rohrbedingungen, wie in den Netzrichtlinien angegeben. Die Spalte wird angezeigt, wenn in den Netzrichtlinien die Option Rohrfüllungsbedingungen begrenzen aktiviert ist.

Geschwindigkeit vollständige Bohrung: Die Geschwindigkeit vollständige Bohrung wird entweder mit der Manning-Formel oder der Colebrook-White-Formel berechnet und basiert auf den Bedingungen einer vollständigen Bohrung.

Kapazität: Die Haltungskapazität wird entweder anhand des n-Werts nach Manning oder mithilfe der Colebrook-White-Gleichung berechnet und basiert auf den Bedingungen für eine vollständige Bohrung.

Volumenstrom: Der Volumenstrom wird basierend auf der unter Netzentwurf ausgewählten Berechnungsmethode bestimmt:

Rationale Methode : Volumenstrom = Niederschlagsintensität x Gesamtfläche + Gesamter Basisvolumenstrom

(UK) Modifizierte rationale Methode: Volumenstrom = Niederschlagsintensität x Gesamtfläche * Cr(1.3) + Gesamter Basisvolumenstrom

Methode de Caquot: Der Volumenstrom wird anhand einer Reihe von Formeln berechnet, die von der Methode de Caquot verwendet werden.

Das Vorgabelayout für Sanitärphasen weist einige Unterschiede auf, siehe Sanitärphasen.

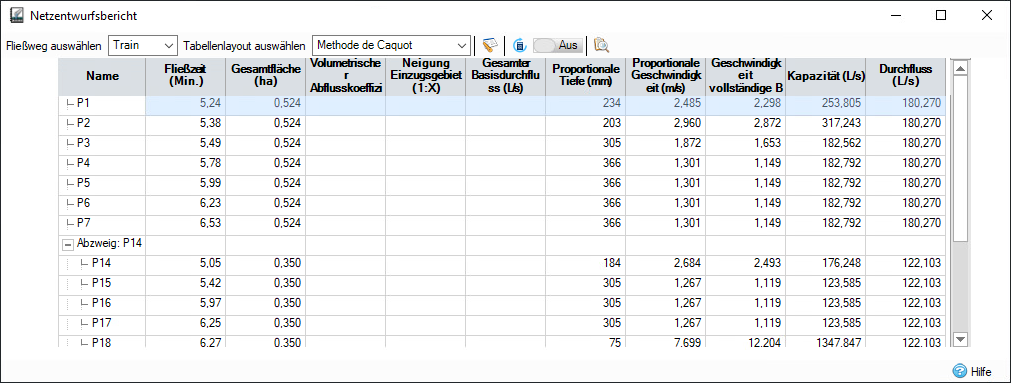

Methode de Caquot

Der Vorgabedatensatz, wenn die Methode de Caquot wie im Netzentwurf ausgewählt ist.

Name: Name der Verbindung, wie in der Draufsicht angezeigt.

Gesamtfläche: Beim Abschließen der Methode de Caquot wird die Gesamtfläche (nicht durch den Abflusskoeffizienten faktorisiert) und nicht die Beitragsfläche verwendet.

Volumetrischer Abflusskoeffizient: Dies ist der kombinierte Abflusskoeffizient, der beim Kombinieren der Flächen anhand der Methode de Caquot-Berechnungen ermittelt wird.

Neigung Einzugsgebiet: Dies ist die kombinierte Einzugsgebietsneigung, die beim Kombinieren der Flächen anhand der Methode de Caquot-Berechnungen ermittelt wird.

Gesamter Basisvolumenstrom: Gesamter Basisvolumenstrom einschließlich aller Basisvolumenströme aus den Verbindungen stromaufwärts.

Proportionale Tiefe: Die proportionale Tiefe ist die tatsächliche Wassertiefe im Rohr für den berechneten Volumenstrom.

Volumenstrom: Der Volumenstrom wird anhand der Berechnungsmethode bestimmt, die im Netzentwurf ausgewählt wurde:

Rationale Methode : Volumenstrom = Niederschlagsintensität x Gesamtfläche + Gesamter Basisvolumenstrom

(UK) Modifizierte rationale Methode: Volumenstrom = Niederschlagsintensität x Gesamtfläche * Cr(1.3) + Gesamter Basisvolumenstrom

Methode de Caquot: Der Volumenstrom wird anhand einer Reihe von Formeln berechnet, die von der Methode de Caquot verwendet werden.

Ganz

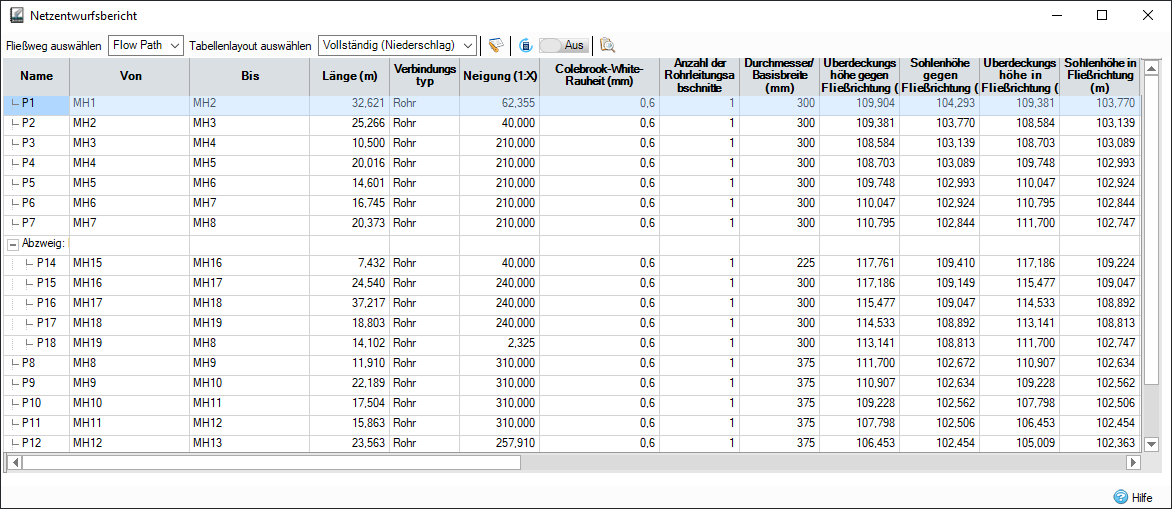

Ein vollständigerer Datensatz, einschließlich vieler Details, die während des Netzentwurfs eingegeben wurden.

Ausgeblendete Spalten

Anzahl der Rohrleitungsabschnitte: Um diese Spalte anzuzeigen, muss der Fließweg ein Rohr, einen quadratischen Düker oder einen beliebigen Kanal enthalten.
Höhe: Um diese Spalte anzuzeigen, muss der Fließweg einen quadratischen Düker oder einen beliebigen Kanal enthalten.
n-Wert nach Manning: Um diese Spalte anzuzeigen, muss der Fließweg eine hydraulische Verbindung mit einem n-Wert nach Manning enthalten.
Colebrooke-White-Rauigkeit: Um diese Spalte anzuzeigen, muss der Fließweg eine hydraulische Verbindung mit einem Colebrooke-White-Rauigkeitswert enthalten.
Eckenspreizung: Um diese Spalte anzuzeigen, muss der Fließweg einen quadratischen Düker enthalten.
Seitenneigung: Um diese Spalte einzuschließen, muss der Fließweg einen Trapez- oder Dreieckkanal enthalten.

Name: Name der Verbindung, wie in der Draufsicht angezeigt.

Von: Die Beschriftung des Elements am Verbindungsende stromaufwärts.

Bis: Die Beschriftung des Elements am Verbindungsende stromabwärts.

Länge: Länge der Verbindung. Wenn rot, wurde die Länge vom Benutzer definiert, andernfalls wurde sie mithilfe der Verbindungskoordinaten aus der Draufsicht berechnet.

Verbindungstyp: Folgende Verbindungstypen stehen zur Verfügung:

Keine Verzögerung: Die Bewegung des Wassers hat keine Auswirkungen.
Verzögerter Volumenstrom: Führt eine Zeitverzögerung für die Wasserbewegung basierend auf dem eingegebenen Wert für die Fließzeit ein. Die Spalten Geschwindigkeit und Fließzeit werden vorgabemäßig angezeigt.
Rohrverbindung: Ermöglicht die Modellierung eines Rohrs oder einer Reihe paralleler Rohre mit einem Durchmesser, einer Längsneigung und Höhen. Die Bemaßungen können nach Bedarf eingegeben oder mithilfe der Netzentwurfsberechnung berechnet werden. Vorgabemäßig werden die Spalten Neigung, n-Wert nach Manning, Durchmesser/Basisbreite, Überdeckungshöhe stromaufwärts, Sohlenhöhe stromaufwärts, Überdeckungshöhe stromabwärts und Sohlenhöhe stromabwärts angezeigt.
Quadratischer Düker: Ermöglicht die Modellierung eines quadratischen Dükers oder einer Reihe paralleler Düker mit Basisbreite, Höhe, Eckenspreizung, Längsneigung und Erhebungen. Die Bemaßungen können nach Bedarf eingegeben oder mithilfe der Netzentwurfsberechnung berechnet werden. Vorgabemäßig werden Neigung, n-Wert nach Manning, Durchmesser/Basisbreite, Höhe, Überdeckungshöhe stromaufwärts, Sohlenhöhe stromaufwärts, Überdeckungshöhe stromabwärts und Sohlenhöhe stromabwärts angezeigt.
Rechteckiger Kanal: Ermöglicht die Modellierung eines rechteckigen Kanals oder einer Reihe paralleler Kanäle mit Basisbreite, Höhe, Längsneigung und Erhebungen. Die Bemaßungen können nach Bedarf eingegeben oder mithilfe der Netzentwurfsberechnung berechnet werden. Vorgabemäßig werden die Spalten Neigung, n-Wert nach Manning, Durchmesser/Basisbreite, Höhe, Überdeckungshöhe stromaufwärts, Sohlenhöhe stromaufwärts, Überdeckungshöhe stromabwärts und Sohlenhöhe stromabwärts angezeigt.
Trapezkanal: Ermöglicht die Modellierung eines Trapezkanals oder einer Reihe paralleler Kanäle mit Basisbreite, Seitenneigung, Höhe, Längsneigung und Erhebungen. Die Bemaßungen können nach Bedarf eingegeben oder mithilfe der Netzentwurfsberechnung berechnet werden. Vorgabemäßig werden die Spalten Neigung, n-Wert nach Manning, Durchmesser/Basisbreite, Höhe, Seitenneigung, Überdeckungshöhe stromaufwärts, Sohlenhöhe stromaufwärts, Überdeckungshöhe stromabwärts und Sohlenhöhe stromabwärts angezeigt.
Dreieckkanal: Ermöglicht die Modellierung eines nicht symmetrischen Dreieckkanals oder einer Reihe paralleler Kanäle mit Seitenneigung, Höhe, Längsneigung und Erhebungen. Die Bemaßungen können nach Bedarf eingegeben oder mithilfe der Netzentwurfsberechnung berechnet werden. Vorgabemäßig werden die Spalten Neigung, n-Wert nach Manning, Höhe, Seitenneigung, Überdeckungshöhe stromaufwärts, Sohlenhöhe stromaufwärts, Überdeckungshöhe stromabwärts und Sohlenhöhe stromabwärts angezeigt.
Benutzerdefinierte Verbindung: Ermöglicht die Modellierung einer benutzerdefinierten Verbindung oder einer Reihe paralleler Verbindungen mit einem benutzerdefinierten Querschnitt, einer Längsneigung und Höhen. Die Bemaßungen können nach Bedarf eingegeben oder mithilfe der Netzentwurfsberechnung berechnet werden. Vorgabemäßig werden die Spalten Neigung, n-Wert nach Manning, Überdeckungshöhe stromaufwärts, Sohlenhöhe stromaufwärts, Überdeckungshöhe stromabwärts, Sohlenhöhe stromabwärts und die Spalte Querschnitt angezeigt.

Neigung: Längsneigung der Verbindung. Dieser Wert wird basierend auf dem Rückgang zwischen der Sohlenhöhe stromaufwärts und stromabwärts entlang der Länge der Verbindung berechnet. Durch Eingabe eines Werts für die Neigung wird daher die Sohlenhöhe stromabwärts angepasst.

n-Wert nach Manning: Manning-Koeffizient für die Verbindung, der in Geschwindigkeits- und Volumenstrom-/Kapazitätsberechnungen verwendet wird.

Colebrook-White-Rauigkeit: Colebrook-White-Rauigkeit für die Verbindung, die in Geschwindigkeits- und Volumenstrom-/Kapazitätsberechnungen verwendet wird.

Anzahl der Rohrleitungsabschnitte: Anzahl der parallel verlegten Rohrleitungsabschnitte/Kanäle.

Durchmesser/Basis: Durchmesser der Verbindung, wenn es sich um ein Rohr handelt, oder Basisbreite eines Rechteck- oder Trapezkanals.

Höhe: Höhe eines rechteckigen, Trapez- oder Dreieckkanals.

Eckenspreizung: Wurde zur Rohrverstärkung in einen quadratischen Düker eingeführt. Dieser Wert kann nicht größer als die Hälfte der aktuellen Breite oder die Hälfte der aktuellen Höhe sein. Der Vorgabewert ist 0 und wird nicht automatisch angepasst.

Seitenneigung: Neigung der Seiten eines Trapez- oder Dreieckkanals.

Überdeckungshöhe stromaufwärts: Die Überdeckungs-/Überschreitungshöhe am Ende der Verbindung stromaufwärts. Höhen können automatisch festgelegt werden, wenn genügend Daten vorhanden sind. Weitere Informationen finden Sie auf den Seiten zu den einzelnen Verbindungstypen.

Sohlenhöhe stromaufwärts: Die Sohlenhöhe am Ende der Verbindung stromaufwärts. Höhen können automatisch festgelegt werden, wenn genügend Daten vorhanden sind. Weitere Informationen finden Sie auf den Seiten zu den einzelnen Verbindungstypen.

Überdeckungshöhe stromabwärts: Die Überdeckungs-/Überschreitungshöhe am stromabwärts gelegenen Ende der Verbindung. Höhen können automatisch festgelegt werden, wenn genügend Daten vorhanden sind. Weitere Informationen finden Sie auf den Seiten zu den einzelnen Verbindungstypen.

Sohlenhöhe stromabwärts: Die Sohlenhöhe am stromabwärts gelegenen Ende der Verbindung. Höhen können automatisch festgelegt werden, wenn genügend Daten vorhanden sind. Weitere Informationen finden Sie auf den Seiten zu den einzelnen Verbindungstypen.

Überdeckungstiefe: Bei geschlossenen Verbindungen die niedrigere der Überdeckungshöhen stromaufwärts und stromabwärts.

Gesamtfläche: Anstelle der Beitragsfläche wird die Gesamtfläche (ohne Faktor für den Abflusskoeffizienten) verwendet. Dies schließt die beitragenden Bereiche stromaufwärts NICHT ein.

Undurchlässige Gesamtfläche: Undurchlässige Gesamtfläche aus verbundenen Zuflüssen. Dies wird durch den pro Fläche angegebenen Prozentsatz undurchlässig vor der Summierung faktorisiert.

Gesamter eingeschlossener Bereich: Gesamter eingeschlossener Bereich aus verbundenen Zuflüssen. Dies wird durch den Abflusskoeffizienten und Prozentsatz undurchlässig faktorisiert, die vor der Summierung pro Fläche angegeben werden. Dazu gehören alle beitragenden Bereiche stromaufwärts.

Volumetrischer Abflusskoeffizient: Der durchschnittliche (pro Flächeneinheit) vorläufige volumetrische Abflusskoeffizient für alle Zuflüsse zur Verbindung.

Lokale Konzentrationszeit: Die vom Wasser benötigte Zeit, um vom hydraulisch am weitesten entfernten Punkt des Abflussgebiets zum Zulauf am stromaufwärts gelegenen Ende des zu berücksichtigenden Niederschlagsablaufs zu fließen.

Fließzeit: Die Bewegungszeit wird als Minimum berechnet. Zeit für Einlauf aus den Netzrichtlinien + Bewegungszeit durch die Verbindungen stromaufwärts. Die Fließzeit für eine bestimmte Verbindung wird mithilfe der Volumenstromgeschwindigkeit unter den Bedingungen einer vollständigen Bohrung und der Länge der Verbindung berechnet.

Niederschlagsintensität: Die Niederschlagsintensität wird anhand der IDF-Daten bestimmt, die in den Netzrichtlinien angegeben sind, und basiert auf der Bewegungszeit für die angegebene Verbindung. Die Niederschlagsintensität wird dann in der ausgewählten Berechnungsmethode verwendet, um den Volumenstrom für die automatische Dimensionierung der Rohre/Kanäle zu bestimmen.

Gesamter Basisvolumenstrom: Gesamter Basisvolumenstrom einschließlich aller Basisvolumenströme aus den Verbindungen stromaufwärts.

Proportionale Tiefe: Die proportionale Tiefe ist die tatsächliche Wassertiefe im Rohr für den berechneten Volumenstrom.

Kapazität begrenzt auf XX %: Die Rohrkapazität unter den eingeschränkten Rohrbedingungen gemäß den Netzrichtlinien. Die Spalte wird angezeigt, wenn in den Netzrichtlinien die Option Rohrfüllungsbedingungen begrenzen aktiviert ist.

Volumenstrom: Der Volumenstrom wird anhand der Berechnungsmethode bestimmt, die in den Netzrichtlinien ausgewählt wurde:

Rationale Methode : Volumenstrom = Niederschlagsintensität x Gesamtfläche + Gesamter Basisvolumenstrom

(UK) Modifizierte rationale Methode: Volumenstrom = Niederschlagsintensität x Gesamtfläche * Cr(1.3) + Gesamter Basisvolumenstrom

Methode de Caquot: Der Volumenstrom wird anhand einer Reihe von Formeln berechnet, die von der Methode de Caquot verwendet werden.

Beim vollständigen Layout für Sanitärphasen gibt es einige Unterschiede, siehe Sanitärphasen.

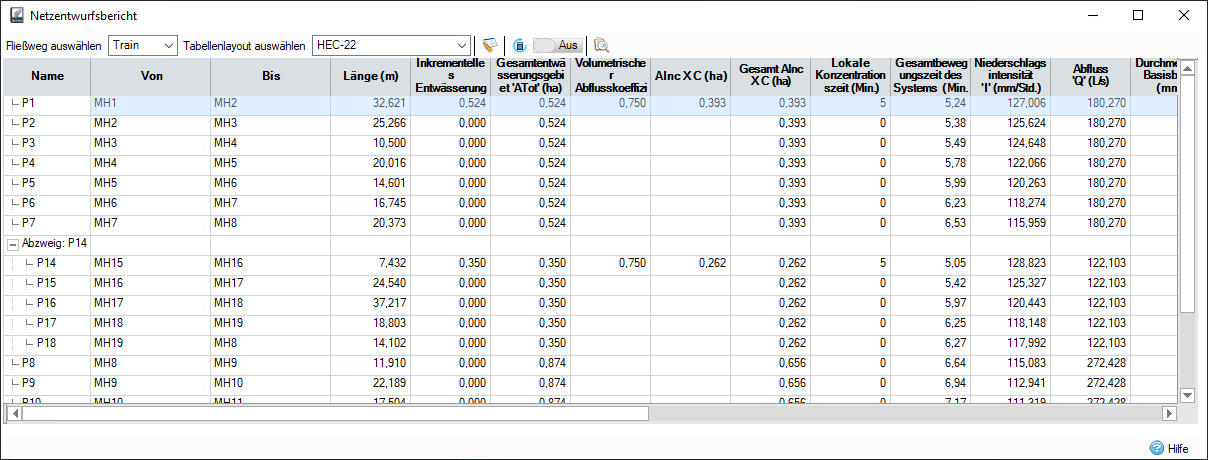

HEC-22

Das Layout, das von Hydraulic Engineering Circular, Ausgabe 22, für die vorläufige Berechnung des Niederschlagsabflusses verwendet wird.

Name: Name der Verbindung, wie in der Draufsicht angezeigt.

Von: Die Beschriftung des Elements am Verbindungsende stromaufwärts.

Bis: Die Beschriftung des Elements am Verbindungsende stromabwärts.

Länge: Länge der Verbindung. Wenn rot, wurde die Länge vom Benutzer definiert, andernfalls wurde sie mithilfe der Verbindungskoordinaten aus der Draufsicht berechnet.

Inkrementelles Entwässerungsgebiet 'AInc': Einzelne Fläche aus verbundenen Zuflüssen.

Gesamtentwässerungsgebiet 'ATot': Gesamtfläche aus verbundenen Zuflüssen. Dazu gehören alle beitragenden Bereiche stromaufwärts.

Volumetrischer Abflusskoeffizient C: Der Abflusskoeffizient für das Einzugsgebiet, das dem Zulauf am Ende der Verbindung stromaufwärts zufließt.

AInc X C: Das inkrementelle Entwässerungsgebiet multipliziert mit dem Abflusskoeffizienten für das Entwässerungsgebiet, das dem Zulauf am Ende der Verbindung stromaufwärts zufließt.

Gesamt AInc X C: Gesamter eingeschlossener Bereich aus verbundenen Zuflüssen. Dies wird durch den pro Fläche festgelegten Abflusskoeffizienten faktorisiert, bevor die Summierung erfolgt. Dazu gehören alle beitragenden Bereiche stromaufwärts.

Gesamtbewegungszeit des Systems: Die Bewegungszeit wird als Minimum berechnet. Zeit für Einlauf aus den Netzrichtlinien + Bewegungszeit durch die Verbindungen stromaufwärts. Die Fließzeit für eine bestimmte Verbindung wird mithilfe der Volumenstromgeschwindigkeit unter den Bedingungen einer vollständigen Bohrung und der Länge der Verbindung berechnet.

Niederschlagsintensität 'I': Die Niederschlagsintensität wird anhand der IDF-Daten festgelegt, die in den Netzrichtlinien angegeben wurden, und basiert auf der Bewegungszeit für die angegebene Verbindung. Die Niederschlagsintensität wird dann in der ausgewählten Berechnungsmethode verwendet, um den Volumenstrom für die automatische Dimensionierung der Rohre/Kanäle zu bestimmen.

Abfluss Q: Der Volumenstrom wird basierend auf der Berechnungsmethode bestimmt, die in den Netzrichtlinien ausgewählt wurde:

Rationale Methode : Volumenstrom = Niederschlagsintensität x Gesamtfläche + Gesamter Basisvolumenstrom

(UK) Modifizierte rationale Methode: Volumenstrom = Niederschlagsintensität x Gesamtfläche * Cr(1.3) + Gesamter Basisvolumenstrom

Methode de Caquot: Der Volumenstrom wird anhand einer Reihe von Formeln berechnet, die von der Methode de Caquot verwendet werden.

Durchmesser/Basisbreite: Durchmesser der Verbindung, wenn es sich um ein Rohr handelt, oder Basisbreite eines rechteckigen oder Trapezkanals.

Vollständiger Volumenstrom: Der vollständige Volumenstrom wird entweder mit dem n-Wert nach Manning oder der Colebrook-White-Gleichung berechnet und basiert auf den Bedingungen für eine vollständige Bohrung.

Geschwindigkeit bei voller Bohrung: Die Geschwindigkeit vollständige Bohrung wird entweder mit der Manning-Formel oder der Colebrook-White-Formel berechnet und basiert auf den Bedingungen einer vollständigen Bohrung.

Entwurfsgeschwindigkeit: Die Entwurfsgeschwindigkeit ist die Wassergeschwindigkeit in der Pipeline (d. h. bei der proportionalen Tiefe), die dem berechneten Volumenstrom entspricht.

Abschnittszeit: Die Bewegungszeit im Rohrabschnitt. Wird berechnet, indem die Länge durch die Entwurfsgeschwindigkeit geteilt wird.

Gefälle Scheitel: Wird berechnet, indem die Sohlenhöhe stromabwärts der vorherigen Verbindung von der Sohlenhöhe stromaufwärts der aktuellen Verbindung abgezogen wird.

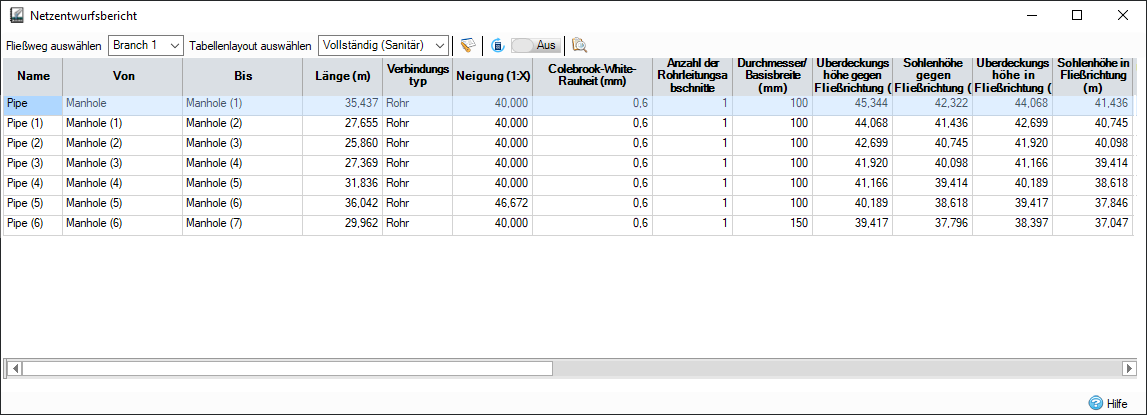

Sanitärphasen

Bei Sanitärphasen unterscheiden sich das Vorgabe- und das vollständige Layout von den Niederschlagslayouts.

Die folgenden Spalten sind nicht anwendbar: Fließzeit, Niederschlagsintensität, Gesamter eingeschlossener Bereich und Undurchlässige Gesamtfläche.

Der Bericht enthält die folgenden zusätzlichen Spalten.

Gesamtabflusseinheiten: Die Summe aller Abflusseinheiten (siehe Sanitär).

Wohnungen gesamt: Die Gesamtzahl der Wohnungen, siehe Sanitär.

Proportionale Geschwindigkeit bei 1/3 Volumenstrom: Die proportionale Geschwindigkeit, die durch eine Verbindung mit nur 1/3 des berechneten Volumenstroms erreicht wird. Die Spalte wird angezeigt, wenn Geschwindigkeit prüfen in den Netzrichtlinien aktiviert und 1/3 proportionale Geschwindigkeit oder (UK) 1/3 proportionale Geschwindigkeit ausgewählt ist.
