3D

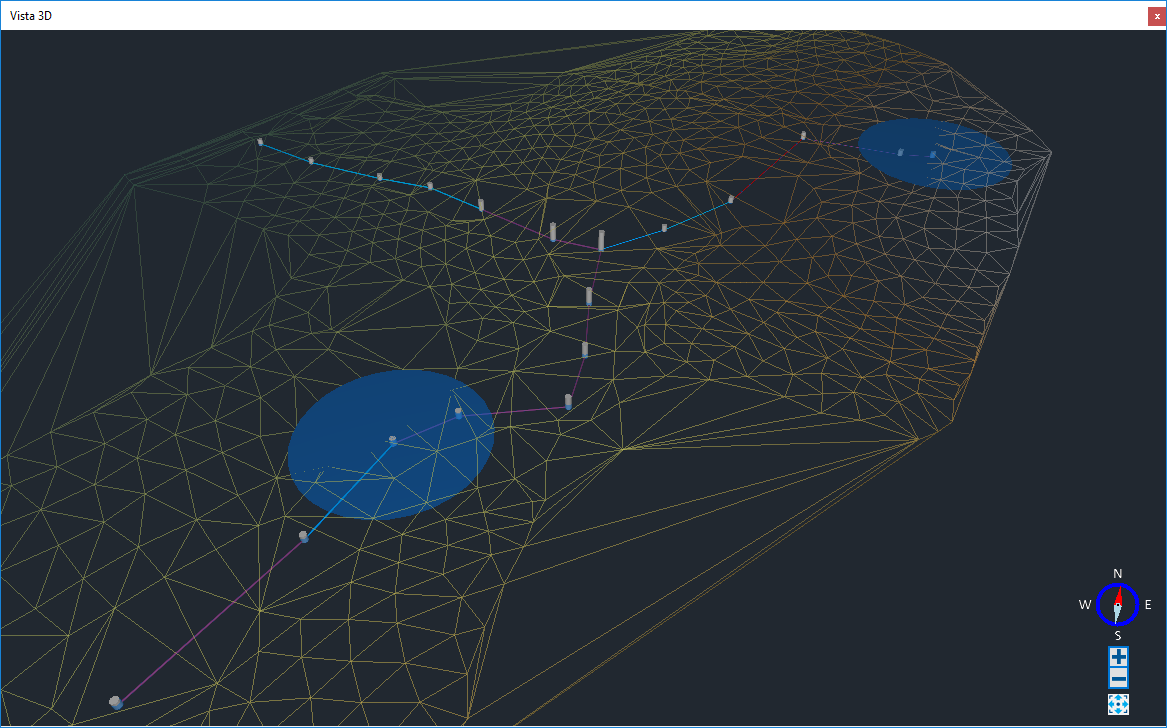

La ventana 3D muestra las ubicaciones y las cotasde Controles de aguas pluviales (SWC), Uniones, Conexiones, Datos de superficie y Caudales de tierra en tres dimensiones.

Casos especiales

Las conexiones hipotéticas se muestran simplemente como una línea entre la elevación de excedencia o la elevación de cobertura de las uniones o los SWC conectados.

Las uniones simples se muestran como una esfera translúcida. El tamaño y la altura de esta esfera vienen determinados por las conexiones entrantes y salientes.

Las conexiones de derivación se muestran de forma idéntica a otras conexiones en 3D, a diferencia de lo que ocurre en Plano.

Los tragantes y salidas no se muestran en 3D.

Los desagües subterráneos no se muestran en 3D en los SWC con contornos personalizados.

Los controles de aguas pluviales que contienen varias estructuras más pequeñas (almacenamiento en celdas, cámaras, pozo seco) se renderizan como cilindros, cuboides o prismas, en lugar de como un conjunto de estructuras más pequeñas, si no se puede determinar la posición de cada estructura más pequeña.

Elevaciones de agua

Para evitar un error visual conocido como lucha en Z, cuando las cotas de agua se establecen en una cota de un objeto, se aplica un pequeño desfase. Dado que el desfase siempre se aplica en la parte inferior y los lados de los objetos, el volumen del agua que se muestra no es exacto. La elevación del agua se mantiene exacta siempre que sea posible (consulte la columna Implicaciones específicas de la siguiente tabla).

En la siguiente tabla, un objeto se etiqueta como no inundado si la elevación de agua obtenida del análisis nunca puede ser mayor que el cobertura o el bombeo de los objetos.

Parte superior	Inundaciones	Área inundada	Ejemplo	¿Dónde se añade el desfase?	Implicaciones específicas
Abierta	No	-	Canal rectangular	Solo aristas inferiores y laterales. La parte superior del agua es exactamente la elevación obtenida del análisis.
Abierta	Sí	Coincide con el área superior	Estanque	Solo aristas inferiores y laterales. La parte superior del agua es exactamente la elevación obtenida del análisis.
Cerrado	No	-	Tubería	Aristas superiores, inferiores y laterales.	La elevación del agua no es exacta, sólo la forma del agua, es decir, el agua de una tubería es sólo un cilindro completado cuando la elevación del agua coincide con el diámetro de la tubería, pero este cilindro es mayor que la tubería.
Cerrado	Sí	Coincide con el área superior	Pavimentación porosa	Solo aristas inferiores y laterales. La parte superior del agua es exactamente la elevación obtenida del análisis.	Si la elevación del agua está muy cerca de la parte superior del objeto cerrado, habrá luchas en Z.
Cerrado	Sí	Definir área	Boca de alcantarilla (a menos que esté sellada)	Solo aristas inferiores y laterales del área no inundada. La parte superior del agua es exactamente la elevación obtenida del análisis, independientemente de la inundación. Si el objeto está inundado, el área inundada es exactamente el área definida.	Si la elevación del agua está muy cerca de la parte superior del objeto cerrado, habrá luchas en Z.

Controles

Animación

Los controles de vídeo aparecen en el formulario cuando se han generado los resultados, lo que permite ver la animación de elevación del agua. Si hay algo más abierto además del formulario de resultados, la animación de elevación del agua se sincronizará entre ellos, así como los formularios de perfil abiertos y los resultados de elementos SWC . Los mismos controles de vídeo también aparecen en la barra de estado .

Controles del teclado y el ratón

La cámara apunta en un punto focal en el centro de la pantalla, que se puede controlar de las siguientes maneras:

• Mover: mueve el punto focal y, por extensión, la cámara.
• Giro: activa la cámara, moviéndola al mismo tiempo para que continúe señalando directamente al punto focal.
• Zoom: mueve la cámara hacia o desde el punto focal.

Las siguientes entradas de teclado y ratón se pueden utilizar para controlar la cámara en la ventana 3D.

Acción	Entrada de teclado	Entrada del ratón
Desplazarse hacia delante	W/Flecha hacia arriba	Si mantiene pulsado el botón central del ratón y mueve el ratón hacia delante o hacia atrás, el diseño se moverá en la dirección del movimiento del ratón.
Mover hacia atrás	S/Flecha hacia abajo
Mover a la izquierda	A/Fecha izquierda	Si mantiene pulsado el botón central del ratón o el botón izquierdo del ratón y lo mueve hacia la izquierda o la derecha, el diseño se moverá en la dirección del movimiento del ratón.
Mover a la derecha	D/Flecha derecha
Subir	E/Retrocede página	Si mantiene pulsado el botón izquierdo del ratón y mueve el ratón, el diseño se moverá hacia arriba cuando el ratón se mueva hacia delante o hacia abajo cuando se mueva hacia atrás.
Bajar	Q/Avanza página
Movimiento más rápido	Mantener pulsada la tecla Mayús Izq	No aplicable
Movimiento más lento	Mantener pulsadas las teclas Mayús Izq y Ctlr Izq
Girar arriba	I	Si mantiene pulsado el botón derecho del ratón y mueve el ratón, la cámara girará en la dirección en que se mueva el ratón.
Girar abajo	K
Girar a la izquierda	J
Girar a la derecha	L
Ampliar	+	Si se desplaza la rueda del ratón hacia delante y hacia atrás, la cámara se moverá hacia el punto focal y se alejará del punto focal respectivamente.
Reducir	-

Nota: Escala del emplazamiento: las velocidades de movimiento regulares y más rápidas de la cámara dependen del tamaño del emplazamiento, en concreto, de la fase activa, incluida cualquier superficie dentro de la fase. El movimiento más lento no se escala y será el mismo en todos los emplazamientos.

Controles de navegación

La flecha direccional del control de la brújula le mostrará la dirección a la que apunta la cámara.

Al hacer clic en una de las direcciones cardinales (N, E, S o O), la cámara se moverá a ese lado del punto focal. Por ejemplo, al hacer clic en N, la cámara se moverá al norte del punto focal actual y apuntará la cámara al sur.

Los botones y acercarán y alejarán la cámara, moviendo la cámara hacia y desde la cámara respectivamente.

Al pulsar el botón Extensión , la vista se actualizará a la extensión completa del emplazamiento.

Configuración

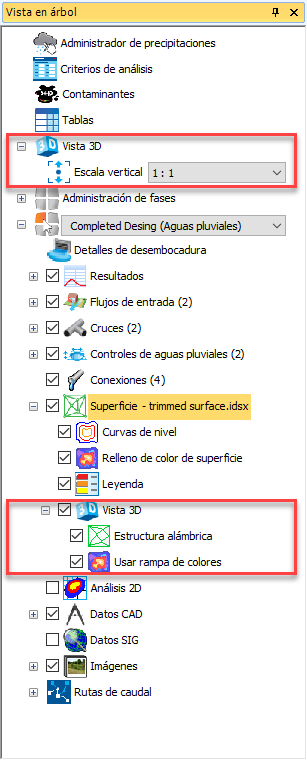

Los parámetros específicos de 3D están disponibles en las secciones 3D de la Vista en árbol y la Configuración de visualización. Hay un nodo 3D en la vista en árbol debajo del nodo de superficie, que se puede utilizar para actualizar rápidamente la configuración de superficie 3D.

Configuración 3D en vista en árbol

Configuración 3D en Configuración de visualización

Configuración compartida

Los siguientes parámetros se comparten con otras áreas del software.

• Los parámetros Mostrar, Color y Seleccionar de la ficha Capas de Configuración de visualización se utilizan en las ventanas Plano y 3D.
• El parámetro Color de la ficha Adicional de la Configuración de visualización se utiliza en las ventanas Plano y 3D.
• La superficie utiliza los parámetros de la ficha Superficie de la Configuración de visualización en las ventanas Plano y 3D.

Análisis

La forma que representa un objeto en la ventana 3D no siempre es idéntica a la forma utilizada en el análisis. El análisis se realiza en una geometría equivalente o más sencilla. Consulte las siguientes páginas para obtener más información sobre el análisis: Análisis, Análisis de uniones y conexiones, Análisis de controles de aguas pluviales.

Uniones

• Bocas de alcantarilla: modelado de forma similar en 3D y análisis.
• Uniones simples: modeladas como esferas translúcidas en 3D. Las uniones simples en el análisis se describen en detalle aquí.

Conexiones

• Conexiones físicas: modeladas de forma similar en 3D y en análisis.
• Conexiones hipotéticas: modeladas como líneas en 3D. Las conexiones hipotéticas en el análisis se describen en detalle aquí.

Controles de aguas pluviales

• Contornos rectangulares: modelados en 3D y análisis principalmente como cuboides. Cuando se aplica un talud de borde, ya sea directamente o como resultado de una tabla de profundidad-área-volumen, solo se inclinan los dos lados y los dos extremos permanecen verticales.
• Contornos circulares: modelados de forma similar en 3D y en análisis.
• Contornos de forma libre: modelado con el contorno especificado en 3D, convertido en un contorno rectangular aproximado en el análisis.
• Talud longitudinal: modelado en 3D mediante la inclinación del SWC. Los lados verticales permanecen verticales en cualquier talud. Se gira en el análisis, de modo que el ángulo entre la base y los lados sea el mismo en cualquier talud.

Cambio de tarjetas de vídeo para solucionar problemas en 3D

Si hay problemas en la vista 3D, como el error visual conocido como lucha en Z u otros problemas gráficos, el problema se puede solucionar cambiando de la tarjeta de vídeo integrada a la tarjeta de vídeo dedicada (si está disponible). Consulte las instrucciones que se indican a continuación para cambiar tarjetas de vídeo NVIDIA y AMD:

Para cambiar a una tarjeta de vídeo NVIDIA:

1. Abra el Panel de control de NVIDIA. Para ello, haga clic con el botón derecho en el escritorio o busque la opción en el área de notificación de la barra de tareas.
2. Seleccione Administrar configuración 3D en la sección Configuración 3D.
3. Haga clic en la ficha Configuración de programa y seleccione el programa para el que desea elegir una tarjeta gráfica en la lista desplegable.
4. Seleccione el "procesador de gráficos preferido" en la lista desplegable. Si desea utilizar la tarjeta gráfica dedicada, seleccione Procesador NVIDIA de alto rendimiento.
5. Reinicie InfoDrainage y una vez hecho, se debería utilizar la tarjeta de vídeo dedicada.

Para cambiar a una tarjeta de vídeo AMD:

1. Haga clic con el botón derecho en el escritorio y seleccione el software AMD Radeon (puede llamarse Radeon Catalyst Control Center en versiones anteriores).
2. Vaya a Gráficos > PowerPlay - Establezca la batería y la corriente enchufada en el máximo rendimiento. Haga clic en Aplicar.
3. Vaya a Gráficos > 3D y mueva el control deslizante hacia el Rendimiento para que esté configurado para un rendimiento óptimo. Haga clic en Aplicar. (Puede que no sea aplicable a todos los modelos)
4. Si el software Radeon tiene la ficha Gráficos intercambiables, vaya allí y busque InfoDrainage.exe y defínalo como Alto rendimiento. Haga clic en Aplicar.
5. Reinicie InfoDrainage y una vez hecho, se debería utilizar la tarjeta de vídeo dedicada.
