Informations sur la fabrication du produit (PMI) pour l’inspection
Les données PMI correspondent aux informations sur la fabrication des produits. Il peut s’agir d’annotations 3D, d’informations relatives aux tolérances et cotes géométriques, ainsi que d’autres informations de fabrication, qui sont ajoutées à un modèle de CAO 3D. Les données PMI peuvent être lisibles par ordinateur (sémantiques) ou graphiques. La pratique consistant à ajouter des données PMI pour créer un modèle numérique entièrement défini, comme source d’informations fiable unique, est appelée MBD (Model-Based Definition, définition basée sur le modèle) ou DPD (Digital Product Definition, définition numérique du produit).
Dans Fusion, vous ne pouvez pas créer de données PMI. Vous pouvez toutefois ouvrir une conception avec des données PMI créées dans d’autres applications de CAO. En ouvrant la conception dans Fusion, vous pouvez voir l’indice PMI et comprendre l’intention de la conception d’origine.
Exemple de données PMI graphiques dans Fusion.
Si les données PMI d’une conception incluent des informations de tolérance, les tolérances correctes peuvent être définies automatiquement lors de la création d’inspections manuelles et d’opérations de palpage d’origine et de palpage géométrique, ce qui permet d’automatiser la programmation. La nécessité de consulter des dessins et d’autres documents est ainsi limitée. Vous économisez du temps de programmation et commettez moins d’erreurs de saisie de valeurs.
Types de fichier pris en charge
Les conceptions utilisant des données PMI créées dans d’autres applications de CAO que vous pouvez ouvrir dans Fusion sont les suivantes :
Fichiers Autodesk Inventor (
*.iam,*.ipt)Fichiers CATIA (
*.CATProduct,*.CATPart)Fichiers NX (
*.prt)Remarque : pour les fichiers NX, la fonction sémantique PMI est disponible uniquement pour les cotes linéaires.Fichiers (AP 242) (
*.ste,*.step,*.stp)
Ouverture de conceptions avec des données PMI
Vous pouvez ouvrir une conception avec des données PMI dans Fusion en choisissant l’une des deux méthodes suivantes :
Envoi d’une conception Inventor vers Fusion en tant que fichier AnyCAD, ce qui permet de conserver le type de fichier d’origine. La conception dans Fusion est liée à la conception d’origine dans Inventor, de sorte que les modifications apportées dans Inventor peuvent être affichées dans Fusion.
Chargement d’un fichier Inventor, CATIA, NX ou STEP dans le Panneau de données en tant que fichier Fusion (
*.f3d). La conception dans Fusion n’est pas liée à la conception d’origine.
Affichage des données PMI dans Fusion

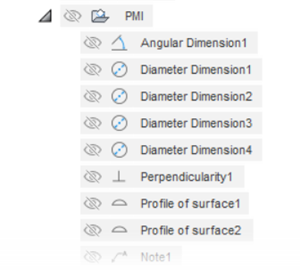

Dans l’espace de travail Fabrication, toutes les données PMI contenues dans une conception sont représentées sous forme d’éléments individuels dans le navigateur. Ces éléments sont tous regroupés sous un nœud de données PMI :
Si plusieurs éléments PMI sont liés à la même fonction géométrique, ils sont regroupés :
Lorsque vous sélectionnez un élément PMI dans le navigateur, la fonction géométrique associée est mise en surbrillance dans la zone de dessin afin que l’intention du concepteur soit claire :
Modifications apportées aux conceptions dans Fusion
Si vous modifiez une conception dans Fusion, la géométrie du modèle change, mais pas les données PMI associées, donc ces dernières deviennent obsolètes. Cette situation est signalée par une icône d’avertissement dans le navigateur. Les données PMI graphiques de la zone de dessin passent également du noir à l’orange :
Pour corriger un tel avertissement :
- Annulez les modifications apportées à la conception dans Fusion ou
- Dans l’application de CAO d’origine, mettez à jour le fichier d’origine pour refléter les modifications, puis chargez à nouveau le fichier dans Fusion.
