Exercice 3 : Application de contraintes et de charges

Dans cette activité, vous allez définir les conditions de conception en appliquant des contraintes et des charges à la géométrie sélectionnée. Vous allez créer cinq cas de charge différents.

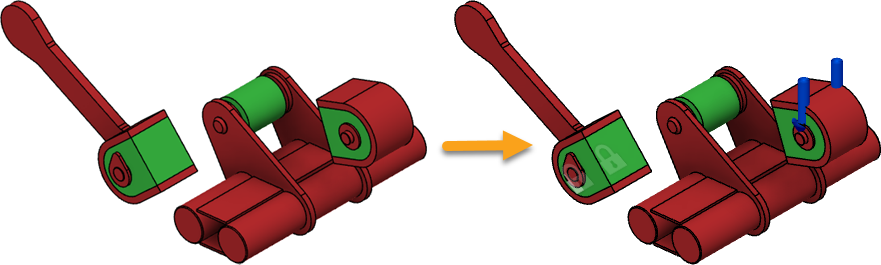

Modèle de chargeur frontal avec les types de géométrie affectés (à gauche) et le modèle avec des contraintes et des charges appliquées (à droite).

Conditions préalables

• L’exercice 2 est terminé.

Étapes

1. Appliquez une contrainte fixe aux faces intérieures du composant Corps6. Pour plus d’informations, consultez la section Contrainte fixe.

   Remarque : utilisez une contrainte pour définir la manière dont la conception interagit avec les objets non inclus dans le modèle. À cet endroit (faces intérieures du composant Corps6), la conception sera attachée au modèle de chargeur.

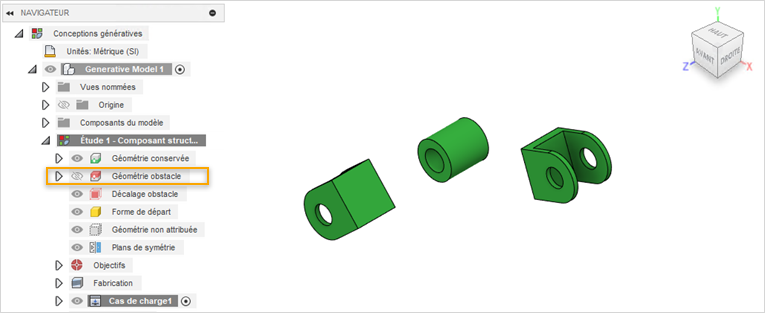

   1. Pour masquer les obstacles sur la zone de dessin, dans le navigateur, cliquez sur à côté du nœud Géométrie obstacle.


   2. Dans l’onglet Définir, cliquez sur Conditions de conception > Contraintes structurelles .

      Avertissement : vous pouvez appliquer des contraintes à des géométries conservées uniquement.
   3. Dans la boîte de dialogue Contraintes structurelles, vérifiez que le type de contrainte Fixe est sélectionné.

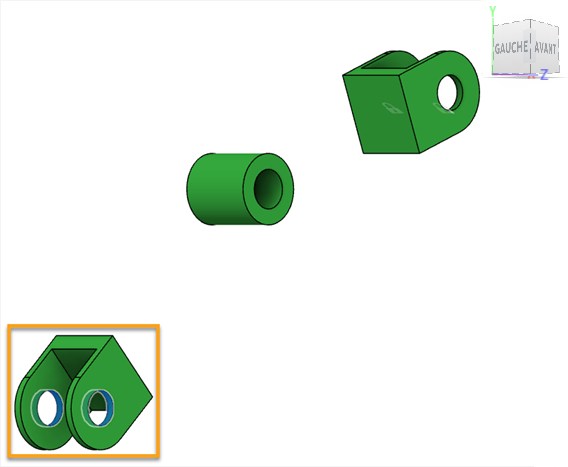

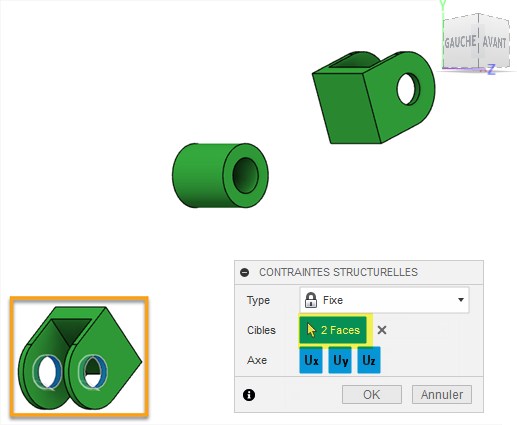

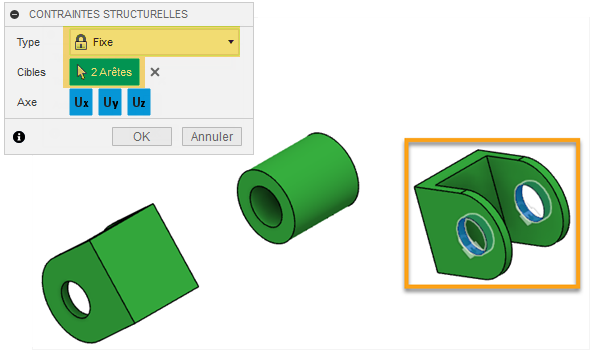

   4. Dans la zone de dessin, sélectionnez les faces mises en surbrillance en bleu comme illustré dans l’image suivante. Pour sélectionner ces faces, vous pouvez effectuer un zoom avant sur la zone marquée en orange.



      Remarque : les icônes de cadenas s’affichent sur les faces sélectionnées.
   5. Dans la boîte de dialogue Contraintes structurelles, cliquez sur OK.
   6. Pour vérifier que la contrainte est appliquée correctement, dans le navigateur, développez Cas de charge1 > Contraintes.

      Conseil : pour modifier la contrainte appliquée, effectuez l’une des opérations suivantes :
      • Placez le curseur sur le navigateur, puis cliquez sur .
      • Dans la zone de dessin, double-cliquez sur l’icône de cadenas.

2. Appliquez une charge de force sur la face intérieure du composant Corps4. Pour plus d’informations, consultez la section Charge de force.

   Remarque : les charges sont des forces externes qui permettent le fonctionnement de la conception, mais peuvent également la plier ou la casser. La conception doit être suffisamment solide pour résister aux charges que vous appliquez. Vous devez appliquer des charges qui correspondent le mieux à ce à quoi la conception sera exposée dans le monde réel. Comme le chargeur porte la charge, vous devez appliquer une force pour simuler cela.
   1. Dans l’onglet Définir, cliquez sur Conditions de conception > Charges structurelles .

      Avertissement : vous pouvez appliquer des charges à des géométries conservées uniquement.
   2. Dans la boîte de dialogue Charges structurelles, vérifiez que la charge Force est sélectionnée.
   3. Pour modifier la vue active, cliquez sur l’arête gauche du ViewCube.


   4. Dans la zone de dessin, sélectionnez les faces mises en surbrillance en bleu comme illustré dans l’image suivante. Pour sélectionner ces faces, vous pouvez effectuer un zoom avant sur la zone marquée en orange.


   5. Dans la boîte de dialogue Charges structurelles, pour définir le type de direction, cliquez sur l’icône Vecteurs (x, y, z) .

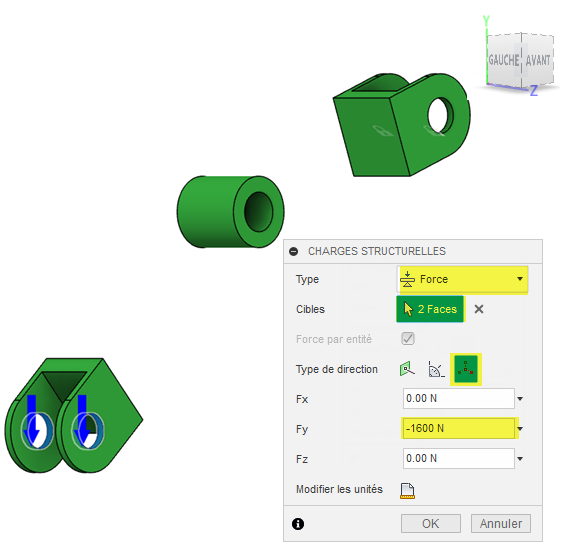

   6. Dans le champ de saisie Fy, entrez -1600.

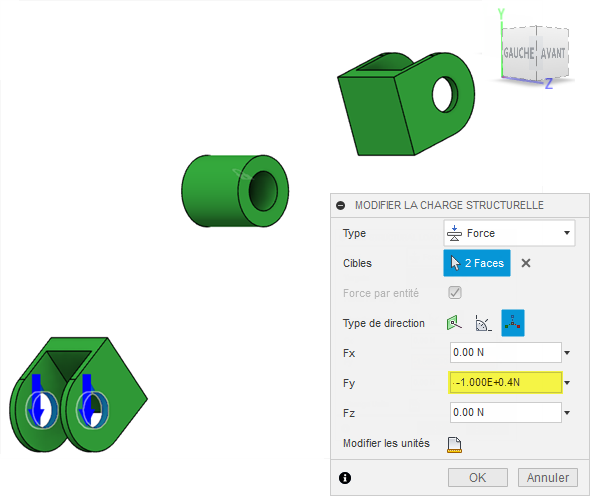

      Les flèches s’affichent sur les faces sélectionnées, comme illustré dans l’image suivante.


   7. Cliquez sur OK.
   8. Pour vérifier que la charge de force est appliquée correctement, développez Cas de charge1 > Charges.

      Conseil : pour modifier la charge appliquée, effectuez l’une des opérations suivantes :
      • Placez le curseur sur le navigateur, puis cliquez sur .
      • Dans la zone de dessin, double-cliquez sur l’icône de flèche.

3. Clonez le cas de charge1.

   Conseil : si vous créez des cas de charge similaires, alors que, par exemple, les charges doivent s’appliquer dans une direction opposée, il est plus rapide de cloner et de modifier un cas de charge que d’en créer un nouveau.
   1. Dans le navigateur, cliquez avec le bouton droit de la souris sur Cas de charge1 et choisissez Cloner le cas de charge dans le menu contextuel.

      Cas de charge2 s’affiche dans le navigateur.
   2. Répétez l’étape précédente pour créer un cas de charge supplémentaire.

      Cas de charge3 s’affiche dans le navigateur.



4. Modifiez la charge Force2 pour Cas de charge2.

   1. Double-cliquez sur Cas de charge2 pour activer ce cas de charge.

      Cas de charge2 est mis en surbrillance en bleu dans le navigateur.
   2. Dans le navigateur, développez Cas de charge2 > Charges.
   3. Placez le curseur de la souris sur Force2, puis cliquez sur .

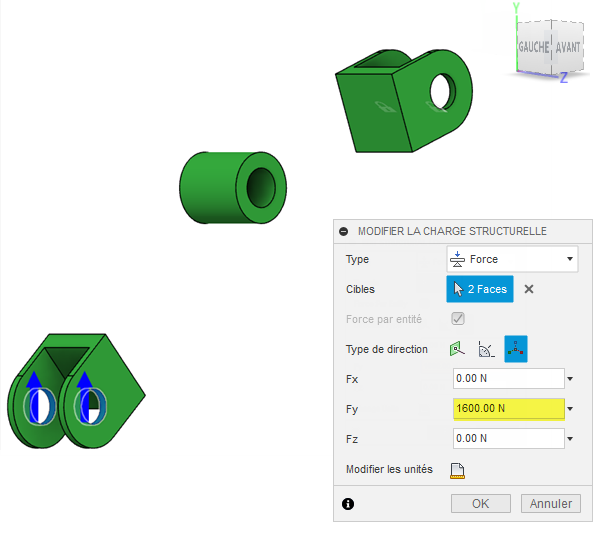

   4. Dans le champ de saisie Fy, supprimez le signe - pour modifier la direction de la force.

      Les flèches s’affichent sur les faces sélectionnées, comme illustré dans l’image suivante.


   5. Cliquez sur OK.

5. Modifiez la charge Force3 et la contrainte Fixe3 pour Cas de charge3.

   1. Dans le navigateur, cliquez avec le bouton droit de la souris sur Cas de charge3 et choisissez Activer le cas de charge dans le menu contextuel.

      Cas de charge3 est mis en surbrillance en bleu dans le navigateur.
   2. Dans le navigateur, développez Cas de charge3 > Charges.
   3. Sélectionnez Force 3, puis cliquez sur .
   4. Dans le champ de saisie Fy, entrez 10000.

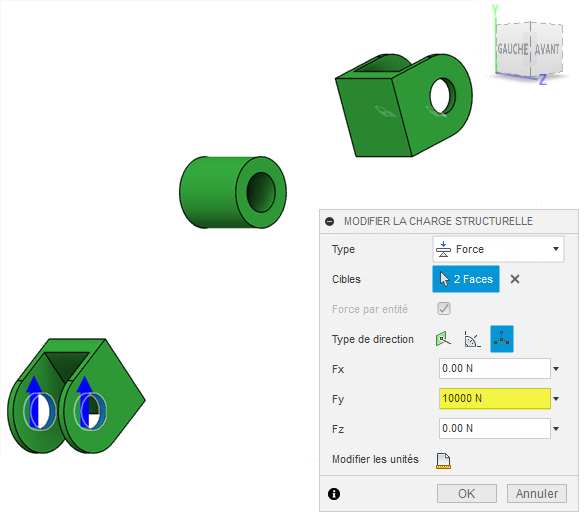

      Les flèches s’affichent sur la face sélectionnée, comme illustré dans l’image suivante.


   5. Cliquez sur OK.
   6. Dans le navigateur, développez Cas de charge3 > Contraintes.
   7. Sélectionnez Fixe3, puis cliquez sur .
   8. Dans la boîte de dialogue Contraintes structurelles, dans le champ Cibles, cliquez sur X pour supprimer les faces sélectionnées.

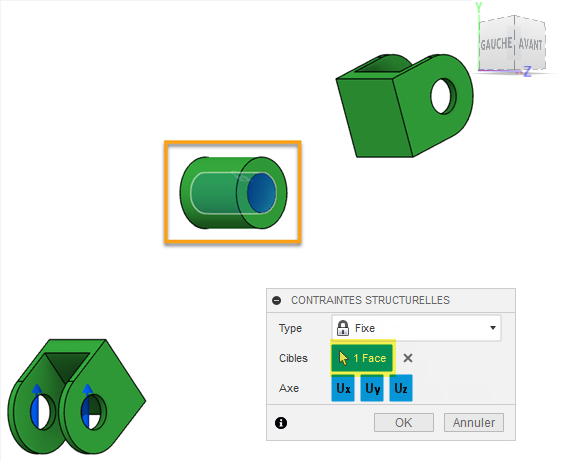

   9. Dans la zone de dessin, sélectionnez la face mise en surbrillance en bleu comme illustré ci-dessous. Pour sélectionner la face, vous pouvez effectuer un zoom avant sur la zone marquée en orange.



      Remarque : l’icône représentant un cadenas s’affiche sur la face sélectionnée.
   10. Dans la boîte de dialogue Contraintes structurelles, cliquez sur OK.

6. Clonez Cas de charge3 et modifiez la charge Force4 pour Cas de charge4.

   1. Dans le navigateur, cliquez avec le bouton droit de la souris sur Cas de charge3 et choisissez Cloner le cas de charge dans le menu contextuel.

      Cas de charge4 s’affiche dans le navigateur.
   2. Double-cliquez sur Cas de charge4 pour activer ce cas de charge.

      Cas de charge4 est mis en surbrillance en bleu dans le navigateur.
   3. Dans le navigateur, développez Cas de charge4 > Charges.
   4. Placez le curseur de la souris sur Force4, puis cliquez sur .
   5. Dans le champ de saisie Fy, tapez le signe - pour modifier la direction de la force.

      Les flèches s’affichent sur les faces sélectionnées dans la direction opposée, comme illustré dans l’image suivante.


   6. Cliquez sur OK.

7. Créez un nouveau cas de charge et appliquez une contrainte fixe aux faces intérieures du composant Corps4.

   1. Dans le navigateur, cliquez avec le bouton droit de la souris sur Cas de charge4 et choisissez Nouveau cas de charge dans le menu contextuel.

      Cas de charge5 s’affiche dans le navigateur.
   2. Dans l’onglet Définir, cliquez sur Conditions de conception > Contraintes structurelles .
   3. Dans la boîte de dialogue Contraintes structurelles, vérifiez que le type de contrainte Fixe est sélectionné.

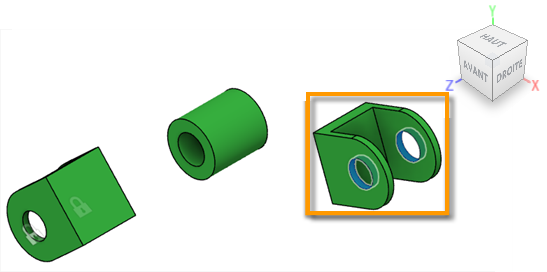

   4. Dans la zone de dessin, sélectionnez les faces mises en surbrillance en bleu comme illustré dans l’image suivante. Pour sélectionner ces faces, vous pouvez effectuer un zoom avant sur la zone marquée en orange.



      Remarque : les icônes de cadenas s’affichent sur les faces sélectionnées.
   5. Dans la boîte de dialogue Contraintes structurelles, cliquez sur OK.

8. Appliquez une charge de force sur les faces intérieures du composant Corps6 pour Cas de charge5.

   1. Dans l’onglet Définir, cliquez sur Conditions de conception > Charges structurelles .
   2. Dans la boîte de dialogue Charges structurelles, vérifiez que la charge Force est sélectionnée.
   3. Pour revenir à la vue de début, placez le curseur sur le ViewCube, puis cliquez sur Début.
   4. Dans la zone de dessin, sélectionnez les faces mises en surbrillance en bleu comme illustré dans l’image suivante. Pour sélectionner ces faces, vous pouvez effectuer un zoom avant sur la zone marquée en orange.


   5. Dans la boîte de dialogue Charges structurelles, pour définir le type de direction, cliquez sur l’icône Vecteurs (x, y, z) .

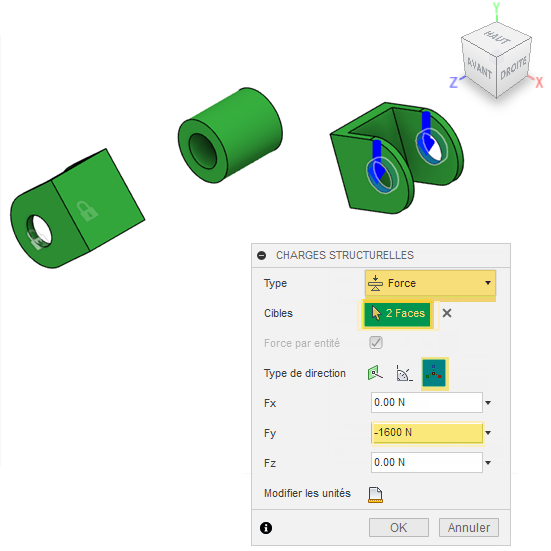

   6. Dans le champ de saisie Fy, entrez -1600.

      Les flèches s’affichent sur les faces sélectionnées, comme illustré dans l’image suivante.


   7. Cliquez sur OK.
   8. Pour afficher les obstacles masqués sur la zone de dessin, dans le navigateur, cliquez sur à côté du nœud Géométrie obstacle.

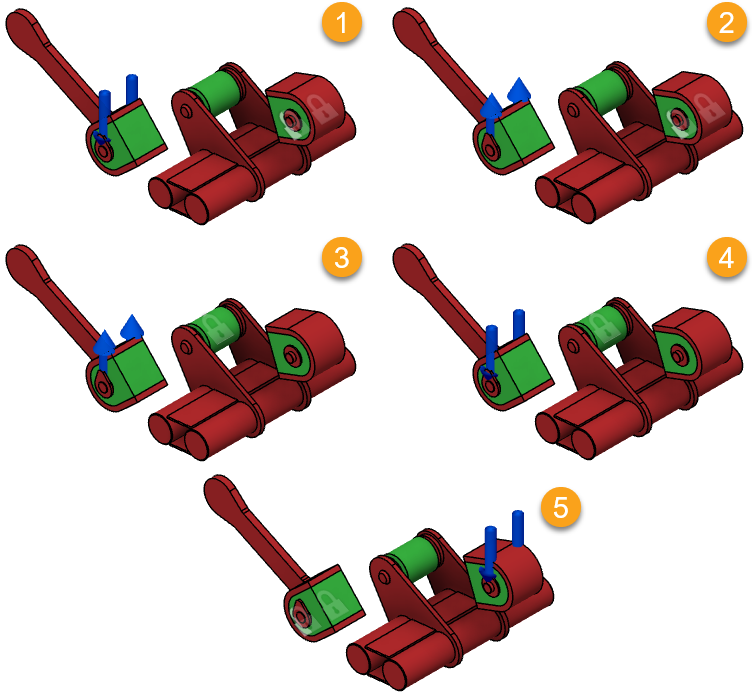

   9. Dans le navigateur, double-cliquez pour activer chacun des cas de charge afin de vérifier qu’ils correspondent à l’image suivante.



Résumé de l’exercice 3

Dans cette activité, vous avez défini les conditions de conception en appliquant des contraintes et des charges à la géométrie sélectionnée.
