La vue en plan est la surface de conception principale dans le logiciel et affiche la présentation graphique du site. L’emplacement des techniques alternatives, des débits entrants, des points d’entrée, des points de sortie, des utilisations des sols et des types de sol peut être spécifié visuellement. Vous pouvez également dessiner des zones de techniques alternatives et les lier à l’aide de l’option Connexions dans cette vue.
Vous pouvez également ajouter de nouveaux éléments à la vue en plan en les faisant glisser depuis la boîte à outils. Ces éléments sont mis en surbrillance sur le plan lorsqu’ils sont sélectionnés dans l’arborescence.
Connexions de type dérivation

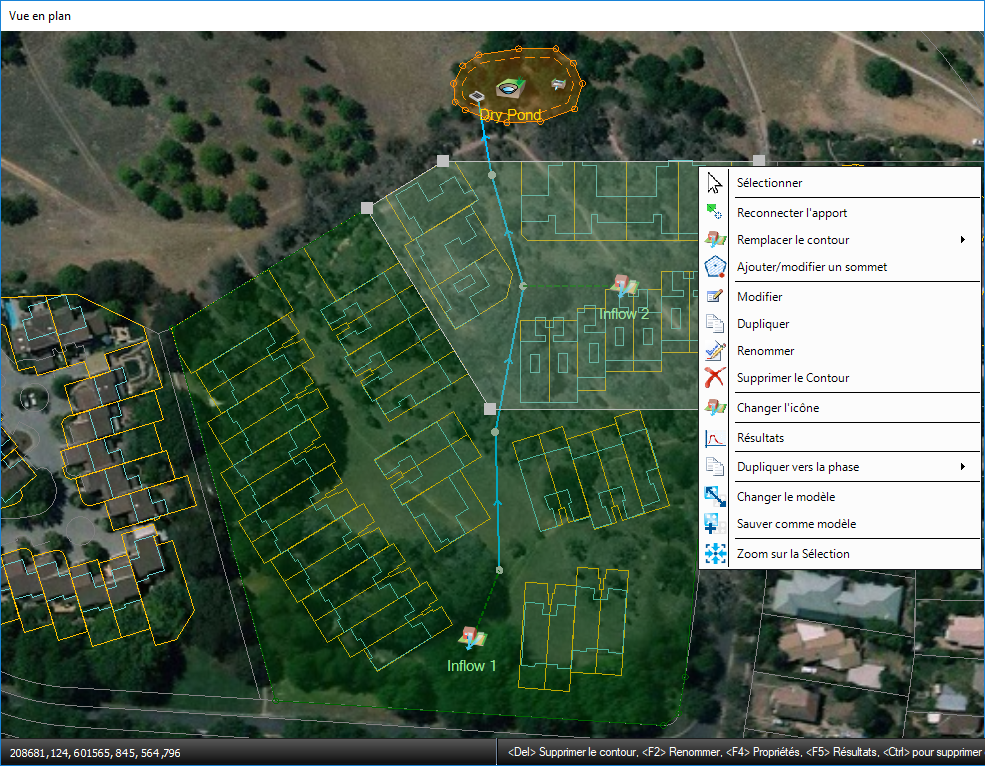

Vous pouvez ajouter une dérivation en cliquant sur le bouton droit de la souris sur la vue en plan ou via l’onglet de ruban Conception. Lorsque vous placez le curseur sur un point d’entrée, un raccordement ou une technique alternative, le menu contextuel affiche cette option et les connexions disponibles.
Lorsque la dérivation est dessinée, elle est représentée par une ligne en pointillés.
Conseils
Vous trouverez les coordonnées, ainsi que des conseils, au bas de la vue en plan. La section relative aux coordonnées indique l’emplacement actuel de la souris en coordonnées universelles. Le niveau est également mentionné si une topographie de fichier TIN a été chargée. Les résultats d’analyse des pentes sont également fournis si des données sont disponibles.
La section relative aux conseils indique les actions disponibles en fonction de la position de la souris et de l’élément sélectionné dans la vue en plan.
Vous pouvez déplacer le séparateur central en le faisant glisser avec la souris.
Indicateurs d’inondation et de risque d’inondation
Lorsque la pluie fait l’objet d’une animation, la vue en plan peut afficher un triangle d’avertissement au-dessus d’un raccordement ou d’une technique alternative lorsque le niveau d’eau actuel atteint la revanche (risque d’inondation, technique alternative uniquement) ou déborde (crue). L’affichage des triangles d’avertissement est contrôlé par l’option d’affichage des indicateurs d’inondation dans la section Résultats de la vue arborescente. Les images utilisées sont les suivantes :
| Indicateur de risque d’inondation | Inondation |
|
|
|
