Guida introduttiva di TruPlan

Questa sezione spiega come iniziare a lavorare in TruPlan. È possibile seguire questi passaggi utilizzando i file di esempio ubicati in C:\Utenti\Pubblica\Documenti\Autodesk\TruPlan <versione>\TruPlanSamples.

Attivazione dell'ambiente TruPlan

All'avvio di Inventor, attivare l'ambiente TruPlan in uno dei seguenti modi:

• Se non ci sono documenti aperti nella sessione di Inventor, selezionare la scheda TruPlan nella barra multifunzione. Utilizzare il comando Apri composti e importare un file di composti esistente selezionando un file XML e uno o più file STL corrispondenti.
• Dopo aver aperto un file di parti di Inventor o aver creato un nuovo file, fare clic sulla scheda TruPlan nella barra multifunzione. Fare clic su TruPlan per avviare l'ambiente TruPlan. Utilizzare il comando Inserisci composti e importare un file di composti esistente selezionando un file XML e uno o più file STL corrispondenti.

Verifica delle impostazioni del formato materiale e della deposizione

Prima di iniziare la creazione di strategie di produzione in TruPlan, controllare le impostazioni relative al formato del materiale e alla deposizione. Queste impostazioni possono essere modificate solo nella finestra di dialogo Libreria dei materiali. È necessario disporre di almeno uno strato nel modello.

1. Fare clic su Libreria di materiali del processo nella barra multifunzione di TruPlan.
2. Assicurarsi che vi sia almeno un materiale utilizzato per la parte corrente e che le relative impostazioni siano quelli previste.

3. Nella struttura, selezionare il formato sotto al materiale, quindi fare clic sulla scheda Composto.

4. Selezionare il processo di deposizione desiderato (ad es. Nastro, Tow e così via).

Iniziare a lavorare

1. Dopo aver aperto un modello e avviato l'ambiente TruPlan, creare e proiettare un punto di origine da utilizzare per la creazione di una strategia di produzione.

   Vedere Uso di punti, curve e proiezioni.

2. Individuare uno strato nel modello utilizzando il browser di TruPlan sul lato sinistro della finestra dell'applicazione.

   Vedere Informazioni sul browser di TruPlan.

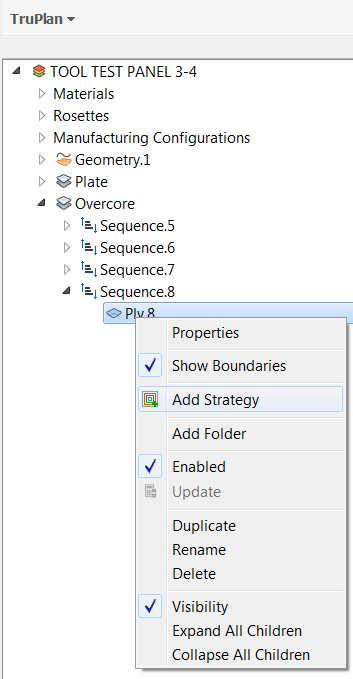

3. Fare clic con il pulsante destro del mouse sullo strato e selezionare Aggiungi strategia.

4. Creare una strategia per lo strato utilizzando la finestra di dialogo Strategia.

   Vedere Uso delle strategie.

5. Fare clic con il pulsante destro del mouse sulla nuova strategia sotto allo strato e selezionare Aggiungi analisi per creare analisi tramite la finestra di dialogo Analisi.

   Vedere Uso delle analisi.

6. Aggiungere configurazioni di produzione al progetto e salvarle per poterle utilizzare con TruFiber, il software integrativo di TruPlan.

   Vedere Uso delle configurazioni e di TruFiber.
