荷重により、デザインが耐えられる押し出し、引き出し、およびねじりの力をシミュレートすることができます。

荷重を定義することで、デザインの強度に対する予測を指定できます。これは、ジェネレーティブ スタディのデザイン要件の重要な部分であり、結果の最終形状に影響を与えます。少なくとも 1 つの荷重を保持ジオメトリ ボディに適用する必要があります。荷重と拘束は、同じ面、エッジ、または頂点上に存在することはできません。

荷重を定義する

荷重ケースの力を定義するには、[構造荷重] コマンドを使用します。これには、[ジェネレーティブ デザイン]ツールバーの[荷重と拘束]パネルからアクセスします。

荷重は保持ジオメトリに適用します。保持ジオメトリはキャンバスに緑色で表示されます。

荷重の方向は符号によって決定されます。負の値を入力すると、荷重の方向が反対方向に変わります。

荷重タイプ

次の荷重を適用できます。

ロード	適用先	使用目的
力	面、エッジ、または頂点	集中荷重を適用して、モデル上のこの荷重の挙動をシミュレートします。
圧力	面(単一または複数)	定義した領域に圧力(単位面積あたりの力)を適用して、モデル上のこの荷重の挙動をシミュレートします。 圧力は次のようになります。 - 定義した領域に均一に分布します。 - 常に選択した面に垂直に適用されます。
モーメント	面(単一または複数)	荷重を適用して、モデル上のトルクの挙動をシミュレートします。
軸受荷重	面(単一または複数)	荷重を適用して、モデル上の互いに押している円柱ボディの挙動をシミュレートします。 注: 面は円柱状である必要があり、外側面または内側面(穴)にできます。完全な 360 度の円柱面または円柱の一部分とすることができます。
リモート荷重	面(単一または複数)	集中荷重を適用して、モデル上にない空間内の点から適用される荷重の効果をシミュレートします。
リモート モーメント	面(単一または複数)	リモート位置からのねじり荷重を適用して、モデルに対するトルクの効果をシミュレートします。

荷重ケース

デザインに作用する荷重は、その使用方法によって異なります。考慮される各使用事例は、ジェネレーティブ スタディで荷重ケースによって表されます。

既定の荷重ケースがブラウザに表示されます。荷重ケースをダブルクリックしてアクティブにします。次に、最初に考慮される使用事例の荷重を定義します。より多くの荷重ケースが必要な場合は、クローン化するか、作成することができます。ブラウザで荷重ケースを右クリックして、コンテキスト メニューから適切なオプションにアクセスします。

荷重ケースには次のものが含まれます。

• 重力: これは自重荷重です。ジェネレーティブ スタディ用に選択したマテリアルのプロパティに基づきます。

• 荷重: 特定の使用事例でデザインに作用する荷重です。

• 拘束: 指定された方向に移動しないようにするために使用されます。荷重ケースごとに必要です。

ジェネレーティブ デザインでの荷重 - 長さ: 05:51

荷重の相殺を回避するためのヒント

荷重ケースで、同じ保持ジオメトリに対して同じ大きさの反対方向の荷重が適用されている場合、相殺される可能性があります。

結果として、これらの荷重は結果の生成では考慮されません。

例	説明

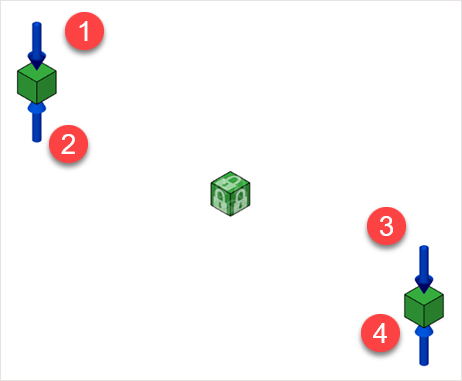

	例 1: 力 1、2、3、4 は 1 つの荷重ケースに存在し、大きさは同じです。結果の大きさはゼロになります。ジオメトリには荷重がかかりません。結果として、結果の生成では荷重は考慮されません。

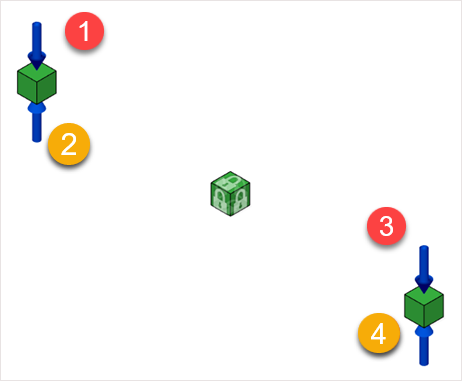

	例 2: 力 1 と 3 は荷重ケース 1、力 2 と 4 は荷重ケース 2 にあります。力の大きさはすべて同じです。荷重定義は正しいです。これらの荷重は異なる荷重ケースにあるため、結果の大きさはゼロとは異なります。

荷重の大きさ

デザインに作用する荷重の大きさは、指定した使用事例でのデザインの質量と使用方法によって異なります。

一部のデザインでは、大きさを正確に見積もるために専門家に問い合わせる必要があります。

要件を正確に表現することで、デザイン スペースのオプションを十分に検討することができます。大きさを過大に見積もると、結果で使用するマテリアルが多すぎたり、必要以上に強いマテリアルが使用される場合があります。製造コストに影響を与える可能性があります。荷重の大きさを過少に見積もると、十分な強度がない結果になる可能性があります。

多くのデザインでは、実際の例を参照すると役立つ場合があります。

構造荷重のタイプ

[シミュレーション]作業スペースで使用可能な構造荷重のタイプと定義の詳細については、「構造荷重」を参照してください。
