熱解析を設定する

熱シミュレーションは、定常状態の温度分布とそれによって発生する熱流を特定します。

概要ビデオ(5:50)

ワークフロー: 熱解析を実行する

1. モデルを開くか、作成します。

2. [シミュレーション]作業スペースにアクセスします。

   • 初めて[シミュレーション]作業スペースにアクセスすると、[新規スタディ]ダイアログ ボックスが自動的に表示されます。

3. [新規スタディ]ダイアログで、[スタディ タイプ]を[熱解析]に設定します。

4. 必要に応じて、[新規スタディ]ダイアログの大きいイメージの右上隅にある [設定]をクリックして、解析の設定を指定します。

   注: [結果]タブで[管理] > [設定]を選択すると、いつでも個別の[設定]ダイアログ ボックスを使用して[設定]を指定または修正できます。

5. [OK]をクリックします。

6. 必要に応じて、[単純化]ツールを使用して、製造用モデルを保持しながらシミュレーション モデルを修正します。

   • 解析を複雑にし、役立つ情報を提供することがない、不要なフィーチャを削除します。
   • 「モデルの単純化(簡略化)」を参照してください。
   • 必要に応じて対称の機能を利用すると、シミュレーション モデルのサイズと解析時間を削減することができます。また、対称を利用することで、完全な安定性を確保しながら自然な変形を妨げることなく、モデルを拘束することができます。
   • 面を分割して、大きな面の一部のみに荷重または拘束がかかるように制限します。

7. パーツに使用されている材料が適切かどうかを確認し、不適切な材料を適切な材料でオーバーライドします。

8. 熱荷重を指定します。

9. [接触]を適用します。

   • 熱解析は、[接着]および[オフセット接着]接触タイプに制限されます。
   • 接点境界全体にわたって適切に熱抵抗を反映するには、[接触を編集]ダイアログ ボックスで適切な[熱伝導率]の値を指定してください。
     • 熱伝導率の単位は W/(m^2 K)で、現在のところ変更できません。
     • 空白の入力フィールド(指定された熱伝導率値なし)にすると、無限の伝導率(接触ペア間に熱抵抗なし)になります。

10. 必要に応じて、メッシュ設定を調整し、希望の外観が得られるまで生成とプレビューを繰り返します。

    • 詳細については、「メッシュ」を参照してください。

11. [解析]をクリックします。

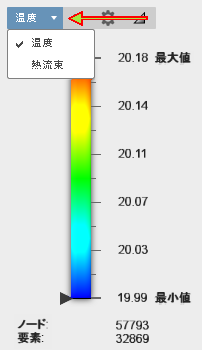

熱解析の結果が[結果]ビューに表示されます。
