스톡과 모형 사이의 최단 거리 표시

브라우저에서 시뮬레이션할 설정 또는 개별 작업을 선택합니다.

제조 작업공간 도구막대에서 작업 > 기계를 사용하여 시뮬레이션 또는 작업 > 시뮬레이션 을 클릭합니다.

대화상자가 표시되고 시뮬레이션 상황별 환경이 열리고 제조 작업공간의 모든 탭이 대체됩니다.

스톡이 표시되지 않으면 시뮬레이션 상황별 환경의 도구막대에서 화면표시 > 스톡 을 클릭합니다.

시뮬레이션 상황별 환경의 도구막대에서 검사 > 스톡-모형 을 클릭합니다.

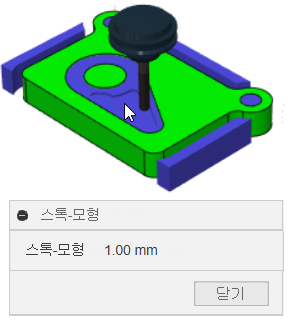

캔버스에서 스톡 위에 포인터를 배치합니다.

해당 지점의 스톡과 모형 곡면 사이의 최단 거리가 스톡-모형 대화상자에 표시됩니다. 포인터를 이동하면 거리가 업데이트됩니다. 거리가 양수이면 초과된 재고를 의미합니다. 거리가 음수이면 과절삭된 스톡입니다.

주: 이 이미지의 스톡은 비교의 색 지정 옵션을 사용합니다.
