mental ray-Konturenschattierung

Durch Konturenschattierung können Sie vektorbasierte Konturlinien rendern. Konturen ähneln der Konturzeichnungskomponente des Materials "Cartoon".

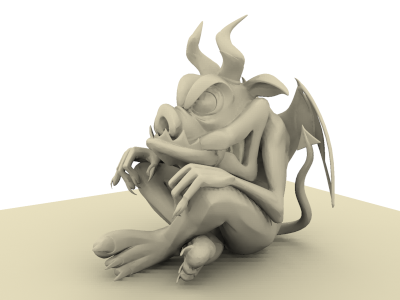

Ohne Konturen gerendertes Modell

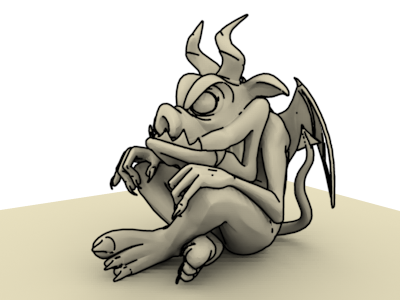

Mit Konturen gerendertes Modell (Einfacher Konturenshader)

Sie fügen das Rendern von Konturen hinzu, indem Sie der Komponente "Kontur" eines Materials einen der Konturenshader zuweisen. Diese Komponente befindet sich im Rollout "mental ray - Verbindung" für die meisten Materialien und im Rollout "Erweiterte Shader" des mental ray-Materials. Verwenden Sie danach beim Rendern die Steuerelemente Bereich Konturen im Rollout "Kameraeffekte" (mental ray-Renderer) , um Konturen zu aktivieren.

Im Rollout "Kameraeffekte" können Sie durch zusätzliche Shader die Konturen ändern oder steuern, wie die Konturen gerendert werden sollen. Wenn Sie z. B. nur Konturen, aber nicht das schattierte Modell rendern möchten, weisen Sie einen Shader "Contours Only" der Komponente "Konturausgabe" zu.

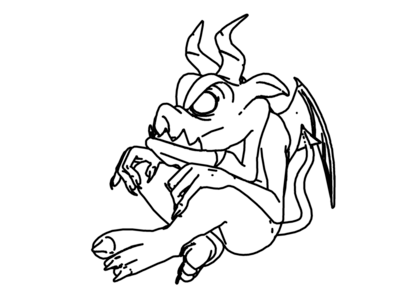

Ausschließliches Rendern der Konturen des Modells (Ausgabeshader nur für Konturen, weißer Hintergrund)

Anmerkung: Konturenschattierung funktioniert nicht mit verteiltem Bucket-Rendern.

Vorgehensweisen

So fügen Sie einer mental ray-Renderausgabe Konturen hinzu:

1. Wählen Sie "Anpassen" Einstellungen. Öffnen Sie die Registerkarte "mental ray", und aktivieren Sie die Option "mental ray-Erweiterungen aktivieren".
2. Klicken Sie im Hauptwerkzeugkasten auf (Rendern einrichten).

   Wenn der mental ray-Renderer nicht als aktiver Renderer eingestellt ist, dann öffnen Sie die Registerkarte "Allgemein" und klicken zum Auswählen des Produktions-Renderers im Rollout "Renderer zuweisen" auf die Schaltfläche "..." (Renderer wählen). Das Dialogfeld "Renderer wählen" wird angezeigt. Markieren Sie in der Liste den Eintrag "mental ray-Renderer", und klicken Sie danach auf "OK".

   Lassen Sie das Dialogfeld "Renderausgabe einrichten" geöffnet, oder minimieren Sie es.

3. Öffnen Sie den Material-Editor. Weisen Sie für die Materialien von Objekten, die Sie mit Konturen rendern möchten, im Rollout "mental ray - Verbindung" der Komponente "Kontur" einen Shader zu.

   Ein weiteres Verfahren besteht darin, das mental ray-Material zu verwenden und sowohl der Komponente "Oberfläche" als auch der Komponente "Kontur" Shader zuzuweisen.

   Tipp: Der einfache Konturenshader rendert gleichmäßige Linien, deren Farbe und Breite Sie steuern können. Die anderen Konturenshader bieten Konturstilvarianten mit einer direkteren Benutzersteuerung.
4. Öffnen Sie in "Rendern einrichten" die Registerkarte "Renderer". Aktivieren Sie im Bereich Konturen des Rollouts "Kameraeffekte" die Option "Aktivieren".

   Wenn einer Renderausgabe einfach Konturlinien hinzugefügt werden sollen, dann behalten Sie im Rollout "Kameraeffekte" die Vorgabeeinstellungen der Shader bei. Informationen zu anderen Optionen finden Sie unter Rollout "Kameraeffekte" (mental ray-Renderer) .
