Ombrage de contours mental ray

L'ombrage de contours vous permet d'effectuer le rendu de lignes de contour vectorielles. Les contours sont similaires au composant Encre du matériau Encre et Peinture.

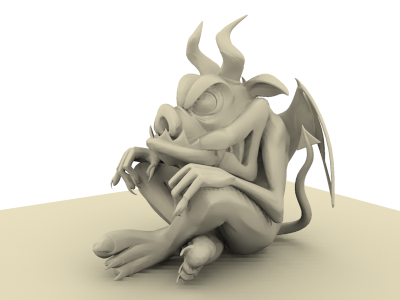

Rendu d'un modèle sans contours

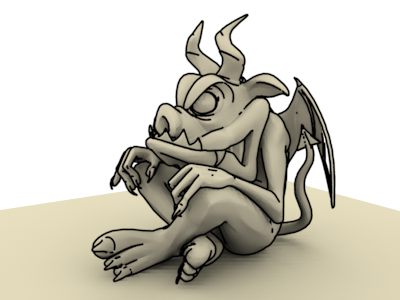

Modèle avec des contours ajoutés au rendu (ombrage de contours simple)

Pour effectuer un rendu de contours, vous affectez un ombrage de contours au composant Contour d'un matériau (Ce composant figure dans le panneau déroulant Connexion mental ray de la plupart des matériaux et dans le panneau déroulant Ombrages avancés du matériau mental ray.) Lorsque vous effectuez le rendu, utilisez les commandes de la zone Contours du panneau déroulant Effets de caméra (Rendu mental ray) pour activer les contours.

Des ombrages supplémentaires accessibles dans le panneau déroulant Effets de caméra permettent de modifier les contours ou de définir la façon dont ils doivent être rendus. Par exemple, pour afficher uniquement le rendu des contours (sans le modèle ombré), attribuez un ombrage Contour uniquement au composant Sortie contour.

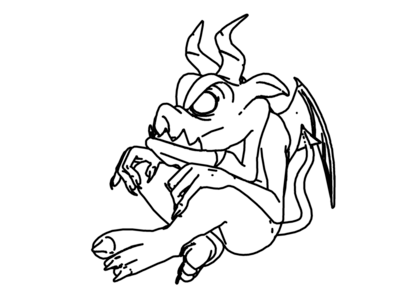

Rendu des contours du modèle uniquement (ombrage de sortie contours seulement avec arrière-plan blanc)

Remarque : l'ombrage des contours n'est pas pris en charge avec le rendu à compartiments distribués.

Procédures

Ajout de contours à un rendu mental ray

  1. Choisissez Personnaliser Préférences. Accédez au groupe de fonctions mental ray et activez Autoriser les extensions mental ray.
  2. Sur la barre d'outils principale, cliquez sur (Configuration du rendu).

    Si mental ray n'est pas le rendu actif, accédez au groupe de fonctions Commun, ouvrez le panneau déroulant Affecter rendu, puis cliquez sur le bouton "..." (Choisir rendu) pour rechercher le rendu de production. La boîte de dialogue Choisir rendu s'ouvre. Mettez le rendu mental ray en surbrillance dans la liste et cliquez sur OK.

    Laissez la boîte de dialogue Configuration du rendu ouverte ou réduisez-la.

  3. Ouvrez l'éditeur de matériaux. Pour les matériaux des objets dont vous voulez effectuer un rendu avec contours, affecter un ombrage au composant Contour à l'aide du panneau déroulant Connexion mental ray.

    Une autre technique consisterait à utiliser le matériau mental ray et à affecter un ombrage au composant Surface et au composant Contour.

    Conseil : l'ombrage de contours simple effectue un rendu de lignes uniformes dont vous pouvez contrôler la couleur et la largeur. Les autres ombrages de contours offrent d'autres styles de contours dotés de commandes utilisateur plus nombreuses.
  4. Dans la boîte de dialogue Configuration du rendu, accédez au groupe de fonctions Rendu. Dans le panneau déroulant Effets de caméra, cochez la case Activer dans la zone Contours.

    Pour ajouter simplement des lignes de contour à un rendu, ne modifiez pas les valeurs par défaut des ombrages dans ce groupe de fonctions. Pour les autres options, reportez-vous à la rubrique Panneau déroulant Effets de caméra (Rendu mental ray).
