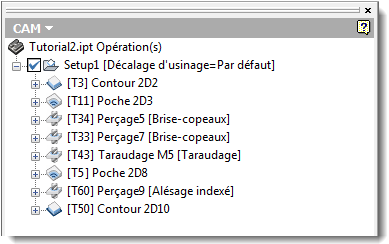

Le navigateur FAO est l'espace réservé à toutes vos trajectoires d'outil. Toutes les trajectoires d'outil sont organisées dans des dossiers de configuration qui en décrivent la configuration physique (par exemple, le système de coordonnées). Un programme complet est composé d'au moins une opération qui contient la trajectoire d'outil générée réelle (informations d'emplacement de l'outil). Pour des configurations plus complexes, il peut être utile d'organiser les opérations en sous-dossiers.
Le classement des configurations et des opérations dans le navigateur FAO est également le classement généralement reflété dans le programme NC final ou lors de la simulation de la trajectoire d'outil. La création d'un réseau de trajectoires d'outil et la réorganisation des outils sont les seules fonctions capables d'influencer l'ordre indiqué.
Le navigateur FAO
Après la génération d'une trajectoire d'outil dans Inventor HSM, l'opération peut parfois être marquée par une coche orange.
La coche orange indique qu'une trajectoire d'outil a été générée avec succès, mais avec au moins un avertissement.

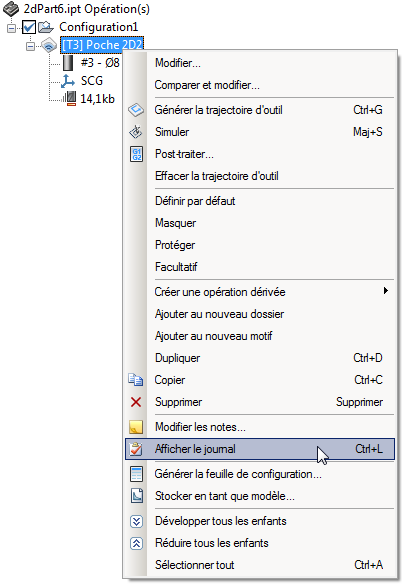

Pour voir le message d'avertissement, cliquez avec le bouton droit de la souris sur l'opération et sélectionnez Montrer rapport dans le menu contextuel.
Dans l'image ci-dessous, l'opération Poche 2D ne peut pas effacer toutes les zones sélectionnées, car il n'y a pas suffisamment de place pour une rampe avec les paramètres indiqués.

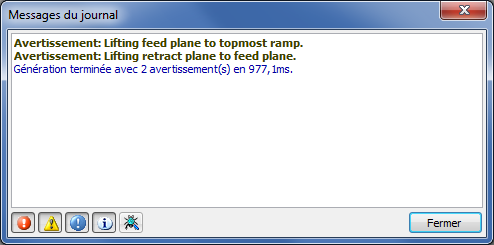

Cette action affiche le message d'avertissement suivant dans le journal :

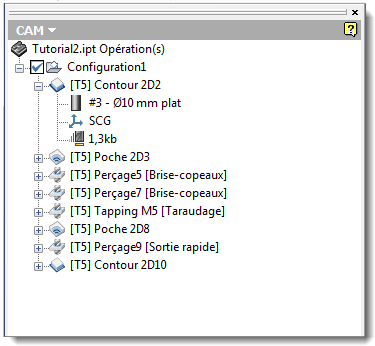

Des informations supplémentaires peuvent être affichées dans le navigateur FAO à côté du nom. Reportez-vous à la rubrique d'aide Pour afficher des informations détaillées dans le navigateur FAO pour en savoir plus sur les options du navigateur FAO.
Informations détaillées
La plupart des actions utilisées sont souvent associées à des raccourcis clavier. Les plus courantes sont les actions qui apparaissent dans le menu contextuel accessible par un clic droit dans le navigateur FAO.
Les touches de raccourci disponibles dans le navigateur FAO sont notamment les suivantes :
Raccourci | Description |
Ctrl+C | Copier les opérations sélectionnées |
Ctrl+V | Coller les opérations copiées |
Ctrl+D | Dupliquer les opérations sélectionnées |
Ctrl+G | Régénérer les opérations sélectionnées |
Ctrl+L | Afficher le journal des opérations |
Ctrl+A | Sélectionner tous les éléments de même type |
Supprimer | Supprimer des opérations/dossiers/configurations |
F2 | Renommer une opération |
Entrée | Modifier l'élément sélectionné |
Notez que ces touches de raccourci fonctionnent uniquement lorsque le navigateur FAO est sélectionné. Pour vous assurer que c'est bien le cas, cliquez quelque part dans le navigateur FAO.
Lors de la modification des valeurs de paramètre, les raccourcis suivants peuvent être utiles :
Raccourci | Description |
Entrée | Enregistrer et recalculer le paramètre |
Ctrl+Entrée | Revient à cliquer sur OK dans la boîte de dialogue Opérations |
Flèche vers le haut | Augmenter la valeur numérique au niveau du curseur |
Flèche vers le bas | Diminuer la valeur numérique au niveau du curseur |
Outre ces raccourcis clavier courants, il existe également plusieurs endroits dans Inventor HSM où le maintien de la touche Maj enfoncée modifie le comportement normal.
