Обозреватель CAM представляет собой заполнитель для всех траекторий перемещения инструмента. Все траектории систематизированы в папках настройки, в которых представлено описание физической настройки (например, рабочей системы координат). Полная программа состоит из одной или нескольких отдельных операций, которые содержат фактическую сформированную траекторию перемещения инструмента (информацию о расположении фрезы). Для более сложных настроек может быть полезно систематизировать операции во вложенных папках.
Порядок расположения настроек и операций в Обозревателе CAM также является порядком, который обычно отражается в итоговой программе ЧПУ или при моделировании траектории перемещения инструмента. Создание массива траекторий перемещения инструмента и изменение порядка инструментов — это единственные функции, которые могут повлиять на порядок отображения.
Обозреватель CAM
Предупреждения для операций
Иногда после создания траектории перемещения инструмента в Inventor HSM операции могут помечаться оранжевым флажком.
Оранжевый флажок указывает на то, что траектория перемещения инструмента успешно создана, но есть одно или несколько предупреждений

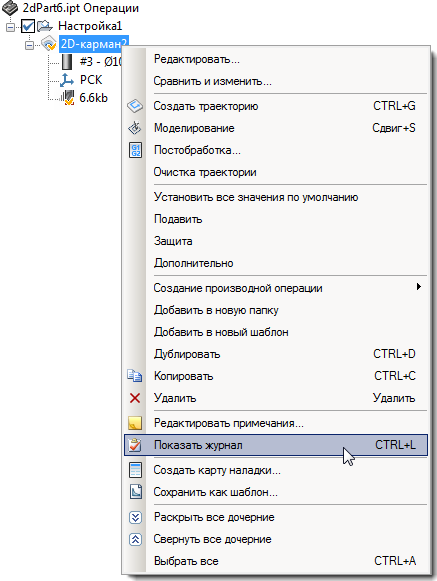

Чтобы просмотреть предупреждение, щелкните правой кнопкой мыши операцию и выберите в контекстном меню Показать журнал.

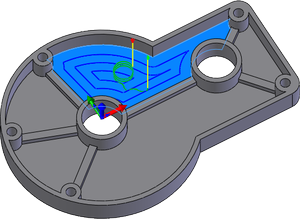

На изображении ниже при помощи операции 2D карман невозможно очистить все выбранные области, поскольку не хватает места для наклона с заданными параметрами.

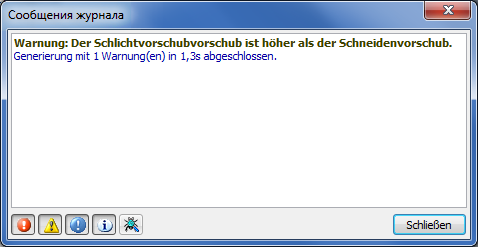

В файле журнала выводится следующее предупреждение:
Дополнительные сведения

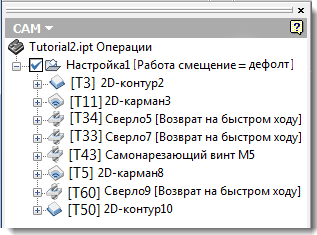

Дополнительные сведения могут отображаться в Обозревателе CAM рядом с именем. См. раздел справки Отображение дополнительных сведений в Обозревателе CAM, чтобы узнать больше о дополнительных возможностях Обозревателя CAM.
Дополнительные сведения
Сочетания клавиш
Для многих часто используемых действий существуют связанные с ними сочетания клавиш. Наиболее часто используемые действия отображаются в контекстном меню в Обозревателе CAM.
Сочетания клавиш, доступные вОбозревателе CAM
| Сочетание клавиш | Описание |
| CTRL+C | Копировать выбранные операции |
| CTRL+V | Вставить скопированные операции |
| CTRL+D | Дублировать выбранные операции |
| CTRL+G | Создать выбранные операции повторно |
| CTRL+L | Показать журнал операций |
| CTRL+A | Выбрать все (элементы одного типа) |
| DELETE | Удалить операции/папки/настройку |
| F2 | Переименовать операцию |
| ENTER | Редактировать выбранный элемент |
Обратите внимание, что эти комбинации клавиш работают только при выделенном Обозревателе CAM. Чтобы убедиться, что он выделен, сперва щелкните мышью в области Обозревателя CAM.
При редактировании значений параметров могут быть полезны следующие сочетания клавиш.
| Сочетание клавиш | Описание |
| ENTER | Сохранить и повторно вычислить параметр |
| CTRL+ENTER | Аналогично нажатию кнопки ОК в диалоговом окне Операции |
| Стрелка вверх | Увеличить численное значение в позиции курсора |
| Стрелка вниз | Уменьшить численное значение в позиции курсора |
В дополнение к этим общим сочетаниям клавиш предусмотрено также несколько мест в Inventor HSM, в которых удерживание клавиши SHIFT приводит к изменению обычного поведения.
- При удержании клавиши SHIFT и нажатии кнопки ОК для какого-либо метода в диалоговом окне Операции пропускается автоматическое повторное создание операции.
- При удержании клавиши SHIFT и наведении курсора на поле параметра отображается расширенная подсказка, в которой содержатся формулы, используемые для параметра.
- При удержании клавишиSHIFT и открытии документа пропускается загрузка траекторий перемещения инструмента. Обратите внимание, что при сохранении ранее созданные траектории перемещения инструмента будут утеряны.
