풍하중 해석은 건물, 대형 표지판 및 기타 구조물의 공기 흐름과 결과 구조 하중을 시뮬레이션합니다. 다음과 같은 예를 들 수 있습니다.
적용 분야의 예

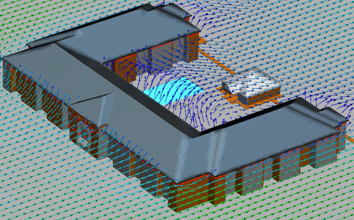

건물 위와 주변 흐름
창, 사인, 라이트보드 및 건물 정면의 풍하중
모델링 전략
장치 주변의 체적을 구성해야 합니다. 대부분의 경우 주변 체적은 열린 환경입니다.
- Autodesk® CFD 도구를 사용하여 CAD 모형 또는 Autodesk Simulation CFD에서 이 체적을 추가합니다. (CAD 모형에서 만드는 것이 좋으므로, 체적이 구조의 지표면과 동일평면상에 있을 수 있습니다.)

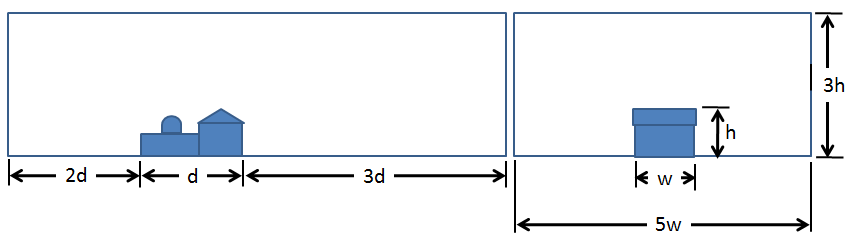

- 다음 권장 상대 치수를 사용하여 환경 형상을 작성합니다.
- 형상을 단순화하여 관련이 없는 피쳐를 제거합니다. 부품을 단순화하거나 재생성하여 시뮬레이션과 관련이 없는 상세 정보를 제거합니다.
이러한 항목 및 여러 추가 항목은 AEC 형상 모델링 항목...에 자세히 나와 있습니다.
재질
공기를 모든 공기 영역에 지정합니다.
- 공기 특성은 최소 열 계층을 갖는 강제 흐름 모형(팬 또는 속도 구동)에 대해 일정합니다.
- 일부(또는 모든) 공기 이동이 자연 대류(부력)로 인한 것이면 환경 설정을 가변으로 변경합니다. 이렇게 하면 공기 특성이 온도에 따라 바뀔 수 있고, 온도 그라데이션의 결과로 공기 이동이 발생할 수 있습니다.
대부분의 외부 흐름 적용 분야에서 부력 효과는 무시될 수 있으므로 환경 설정을
고정으로 설정해야 합니다. 이렇게 하면 가장 큰 이점은 유동 솔루션이 온도 분포의 영향을 받지 않는다는 점입니다. 즉, 흐름 및 열 전달 솔루션을 독립적으로 실행할 수 있습니다. 시뮬레이션 시간이 더욱 빨라지고 유연성이 개선되어 동일한 유동 솔루션을 사용해 열 해석을 여러 번 실행할 수 있는 장점이 있습니다.
기본 공기 특성은 68°F로 설정되어 있습니다. 작동 온도가 90°F 이상이거나 50 F 이하이면 시나리오 환경 온도를 적절한 값으로 수정합니다. 이렇게 하면 공기 밀도가 작동 조건에 적절합니다.
다음과 같은 다양한 기타 재료 유형이 일반적으로 AEC 응용프로그램에 사용됩니다.
AEC 응용프로그램의 재료에 대한 자세한 내용을 보려면 여기를 클릭하십시오...
경계 조건

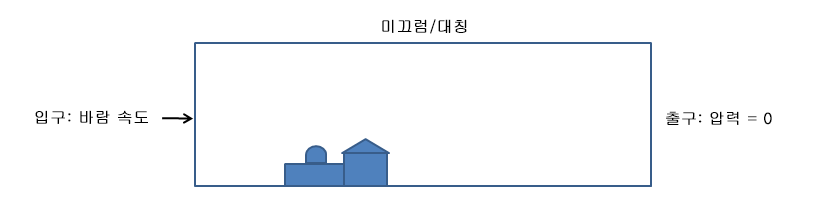

풍하중 해석을 위한 경계 조건은 간단합니다.
- 공기 체적의 입구를 정의하려면 바람 속도를 속도 경계 조건으로 지정합니다.
- 공기 체적의 출구를 정의하려면 정적 게이지 압력 = 0을 지정합니다.
- 공기 영역이 자유 공간 환경(풍동 아님)을 시뮬레이션하는 경우 미끄럼/대칭을 영역 위쪽과 측면에 지정합니다. (공기가 지표면을 따라 물리적으로 이동하지 않으므로 지표면에 조건을 지정하지 마십시오.)
메쉬
고품질 해석 모형에 대한 기본 지침은 흐름 및 온도 그라데이션을 효율적으로 해석할 수 있도록 메쉬 분산을 충분히 커야 한다는 것입니다. 흐름이 순환하거나 큰 그라데이션(후류, 정점 및 분리 영역에서처럼)이 발생하는 영역에서는 정교한 메쉬가 필요합니다.
대부분의 모형에서는 자동 크기 조정을 사용하여 메쉬 분산을 정의합니다. 매우 상세한 형상 피쳐에서 메쉬를 로컬로 미세 조정해야 할 수 있습니다. 메쉬 자동 크기 조정 및 모형 준비에 대한 자세한 정보...
대부분의 경우 전체 메쉬 개수에 미치는 영향을 줄이기 위해 최소 미세 조정 길이를 조정해야 할 수 있습니다.
높은 그라데이션 흐름 영역의 메쉬를 로컬로 미세 조정하려면
- 형상 볼륨 및 표면의 메쉬 분산을 조정합니다.
- 특정 영역에 적절한 형상 피쳐가 없는 경우 다음과 같이 메쉬 미세 조정 영역을 작성합니다.
- CAD 모형에 볼륨을 하나 이상 추가합니다.
- 메쉬 작업에서 미세 조정 영역을 작성합니다.
실행 중
해석 대화상자의 물리학 탭에서 다음을 수행합니다.
- 흐름 = 켜기
- 열 전달에 대한 해석:
- 열 전달 = 켜기
- 자동 강제 대류 = 켜기(재료 환경 설정이 가변으로 지정된 경우에는 사용으로 설정하지 마십시오.)
해석 대화상자의 컨트롤 탭에서 다음을 수행합니다.
지정한 반복 횟수, 750은 실행할 최대 반복 횟수입니다. (이 설정은 대부분의 기계 통풍 시뮬레이션에 충분합니다.) 750회 반복 실행이 완료되었거나 솔루션이 수렴에 도달했거나 어느 것이든 먼저 발생하면 Autodesk® CFD가 솔루션을 중지합니다. 열 전달 및 자동 강제 대류가 사용으로 설정된 경우 유동 솔루션이 완료되면 Autodesk® CFD가 온도 분포를 자동으로 해석합니다.
추가 솔버 기능
- 표면 대 표면 복사 및 태양열을 시뮬레이션하려면 복사를 사용으로 설정합니다. 모형의 구성요소 온도가 매우 높거나 방화 부분이 열려 있는 경우(예: 연기 가시성) 복사를 적용하기 좋습니다. 복사를 사용으로 설정하려면 물리학 탭에서 복사 확인란을 선택합니다. 복사에 대한 자세한 정보...
- 태양열(주간 또는 안정 상태)을 시뮬레이션하려면 복사를 사용으로 설정하고 태양열 버튼을 클릭합니다. 시간, 날짜, 위치 및 방향을 정의하여 일조 해석을 정의합니다. 태양열에 대한 자세한 정보...
- 이 확인란을 선택한 경우 "태양열" 대화상자에서 태양열 매개변수(시간, 날짜, 위치, 방향)를 설정할 수 있습니다.
- 혼합(특히 연기 해석 및 화학물 오염 연구) 상황을 시뮬레이션하려면 일반 스칼라 솔버를 사용 가능으로 설정합니다. (물리학 탭에서 고급 버튼을 클릭합니다.) 스칼라 혼합에 대한 자세한 정보...
- 습한 공기의 응축을 시뮬레이션하려면 습도 솔버를 사용 가능으로 설정합니다. (물리학 탭에서 고급 버튼을 클릭합니다.) 습도에 대한 자세한 정보...
- 열 쾌적성 수준을 계산하려면 컨트롤 탭에서 결과 수량 버튼을 클릭하고 열 쾌적성 상자를 선택합니다. 열 쾌적성에 대한 자세한 정보...
- 연기를 통한 가시성을 계산하려면 컨트롤 탭에서 결과 수량 버튼을 클릭하고 연기 가시성 상자를 선택합니다. 연기 가시성에 대한 자세한 정보...
결과 추출
일반 정보를 확인하려면 결과 시각화 도구의 광범위한 집합을 사용하여 흐름 및 열 결과를 추출합니다.
