라인워크 또는 프로파일 기반 객체를 오리려면

다음 절차에 따라 라인워크 또는 프로파일 기반 객체를 사용자가 정의한 경계의 더 작은 영역으로 오리십시오. 해치, 선, 폴리선, 호, 원, AEC 폴리곤, 매스 요소 돌출, 공간 및/또는 블록을 오릴 수 있습니다. 오려질 라인워크도 새 경계를 정의하는 라인워크도 닫힌 경계를 가질 필요는 없습니다. 예를 들어, V자형 폴리선을 사용하여 원을 오리거나 원을 사용하여 V자형 폴리선을 오릴 수 있습니다. 오리기 명령을 시작한 후에는 라인워크나 객체를 오릴 직사각형의 두 구석도 지정할 수 있습니다.

1. 기존 라인워크를 오릴 새 경계가 정의되는 라인워크를 그립니다.
2. 홈 탭수정 패널감추기 오리기 드롭다운오리기를 클릭합니다.
3. 오릴 라인워크를 선택한 후 Enter 키를 누릅니다.
4. 새 경계를 정의할 라인워크(1단계에서 그린 라인워크)를 선택하고 Enter 키를 누릅니다.
5. Enter 키를 눌러 선택한 라인워크(오리기 경계)를 유지하거나 y(예)를 입력하여 선택한 라인워크를 지웁니다.

   오리기 경계의 외부에 있는 원래 선택한 라인워크의 모든 부분이 지워집니다. 오리기 경계 지우기를 선택한 경우 오리기 영역 내부에 있는 모든 닫힌 경계의 도면요소에 대해 경계가 다시 그려지지만 오려진 열린 경계의 객체는 열린 상태로 남아 있습니다.

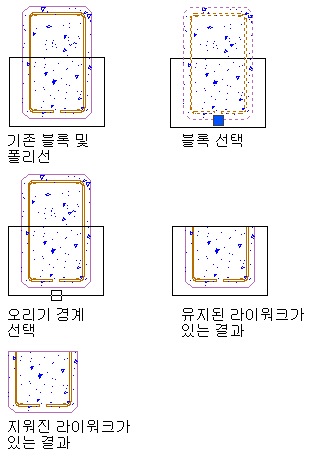

   폴리선으로 블록 오리기

6. 또는 2단계를 수행한 이후 Enter 키를 누르고 라인워크나 객체를 오릴 직사각형 쉐이프를 지정합니다.
