Nowe funkcje w programie Autodesk® Civil 3D® 2020
Program Autodesk® Civil 3D® 2020 zawiera następujące nowe funkcje i udoskonalenia.
Aktualizacje w zakresie wydajności projektowania

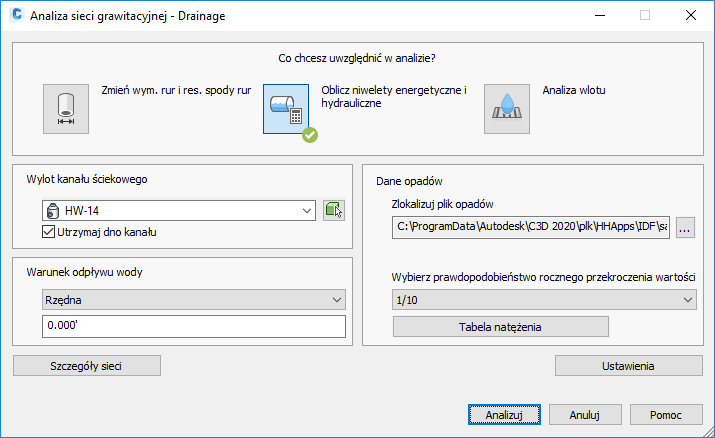

- Można użyć zaktualizowanego polecenia Analizuj sieć grawitacyjną w celu analizy sieci rurociągów i zastosowania wyników do sieci rurociągów.
Zaktualizowane polecenie korzysta z niemodalnego okna dialogowego, więc można je pozostawić otwarte podczas wykonywania innych zadań.
Polecenie to pozwala na przeprowadzenie następujących typów analizy:
- Zmień średnice rur i resetuj dna rur: analizuje przepływ przez rury, a następnie zmienia średnice rur i resetuje dna rur w celu dostosowania do przepływu.
- Oblicz niwelety energetyczne i hydrauliczne: Umożliwia obliczenie niwelet energetycznych i hydraulicznych oraz wygenerowanie raportu z informacjami na temat każdej niwelety w systemie, czy jest w stanie normalnym, przeciążenia lub zatopienia.
- Analiza wlotu: Umożliwia przeanalizowanie wydajności wlotów i wygenerowanie raportu na temat przepływu, głębokości i zasięgu przy każdym wlocie.
Aby uzyskać więcej informacji, zobacz temat Informacje o analizie i wymiarowaniu sieci rurociągów grawitacyjnych.

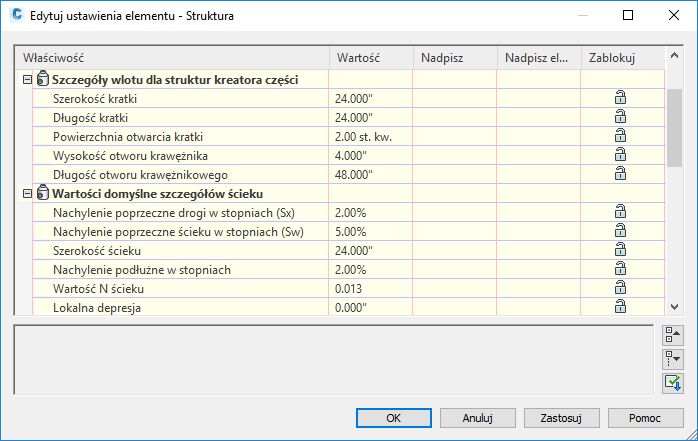

- Można użyć nowych ustawień elementów struktury, aby określić wartości domyślne, które mogą być używane przez polecenie Analizuj sieć grawitacyjną.
Aby uzyskać więcej informacji, zobacz temat Informacje o analizie i wymiarowaniu sieci rurociągów grawitacyjnych oraz Okno dialogowe Edytuj ustawienia elementu — Struktura.
- Program Autodesk Storm and Sanitary Analysis został zaktualizowany o następujące funkcje:
- Warunki odpływu wody mogą być ustawiane oddzielnie dla każdej burzy w czasie trwania wielu zdarzeń burzowych.
- Współczynnik szczytu dla bezwymiarowego hydrografu może być ustawiony dla każdej podzlewni.
- Dostępne są zaktualizowane i nowe komory magazynowe firm Advanced Drainage Systems® (ADS) i CULTEC®.
- W raportach linii trasowania dla linii trasowania wykorzystujących pikietaż oparty na cięciwach obliczenia oparte na cięciwach są obecnie używane do raportowania wartości pikiety i pikiety końcowej.
- Chińskie normy projektowe są obecnie obsługiwane w przypadku projektowania peronów kolejowych. Można wybrać plik kryteriów projektowych China_Metric.json podczas tworzenia lub edycji krawędzi peronu kolejowego. Aby uzyskać więcej informacji, zobacz temat Okno dialogowe Tworzenie/Edycja krawędzi peronu.
Aktualizacje w zakresie wydajności produkcji
- Można używać poleceń dodatku Autodesk Dynamo for Civil 3D w celu opracowywania i uruchamiania skryptów do automatyzacji zadań i procesów w programie Autodesk Civil 3D.
Autodesk Dynamo for Civil 3D jest aplikacją do programowania wizualnego, która jest dostępna jako osobna instalacja za pośrednictwem Aplikacji na pulpit firmy Autodesk oraz z poziomu konta w portalu Autodesk Account.
Po zainstalowaniu polecenia związane z dodatkiem Dynamo są dostępne na karcie wstążki Zarządzaj w programie Civil 3D.
Więcej informacji zawiera temat Informacje o dodatku Autodesk Dynamo for Civil 3D.

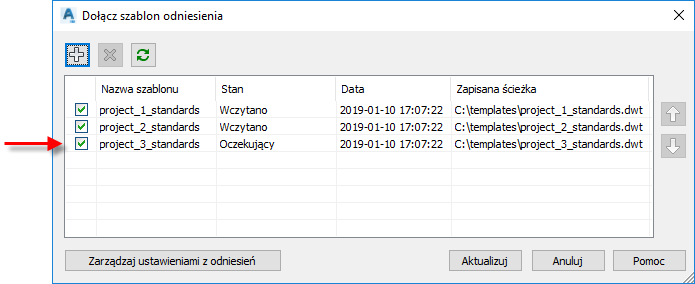

- Po dołączeniu dodatkowego szablonu odniesienia do rysunku, jest on obecnie dodawany na dole listy szablonów, a niestandardowe ustawienia, które zostały już wprowadzone dla wcześniej dołączonych szablonów, są zachowywane.
Więcej informacji zawiera temat Praca z szablonami odniesienia.
-
Można używać nowej zmiennej systemowej o nazwie SyncDrefPsetToSource, aby sterować, czy zestawy właściwości są synchronizowane podczas synchronizacji odniesień do skrótów do danych. Można użyć następujących ustawień zmiennej SyncDrefPsetToSource:
Wartość Opis 0 Zestawy właściwości nigdy nie będą synchronizowane podczas synchronizacji powiązanych obiektów z odniesieniem do danych.
1 Zestawy właściwości będą synchronizowane podczas synchronizacji powiązanych obiektów z odniesieniem do danych.
Synchronizacja zestawu właściwości nastąpi na rysunku głównym tylko wtedy, gdy obiekt został zmieniony na rysunku źródłowym.
- Jeśli obiekt został zmieniony w rysunku źródłowym, to obiekt i powiązany zestaw właściwości zostaną zsynchronizowane w rysunku głównym.
- Jeśli obiekt nie został zmieniony w rysunku źródłowym, to obiekt i powiązany zestaw właściwości nie zostaną zsynchronizowane w rysunku głównym.
Uwaga: Jeśli zestaw właściwości został zmieniony w rysunku źródłowym, zestaw właściwości nie będzie synchronizowany, o ile obiekt nie został zmieniony w rysunku źródłowym.
- Synchronizacja skrótów do danych powiązana ze zmianami dotyczącymi przechyłki i przechyłki kolejowej została ulepszona. Dzięki temu ulepszeniu zmiany w przypadku większej liczby typów parametrów przechyłki lub przechyłki kolejowej w źródłowej linii trasowania będzie wyświetlany monit o synchronizację linii trasowania z odniesieniami do danych.
Aktualizacje w zakresie współpracy i wymiany danych
- Polecenie Eksportuj rysunek Civil 3D zostało zaktualizowane o następujące funkcje:
- Etykiety z maskami tła nie są już eksportowane z kreskowaniem w kształcie muszki.
- Odnośniki są rozbijane odpowiednio podczas eksportowania.
- Komunikaty o stanie zastępczym nie są już wyświetlane podczas eksportu.
- Opcja przekształcenia linii charakterystycznych, segmentów działek i figur pomiarowych na polilinie 2D lub 3D, która została uwzględniona w aktualizacji Autodesk Civil 3D 2019.2 Update, jest zawarta w programie Autodesk Civil 3D 2020.

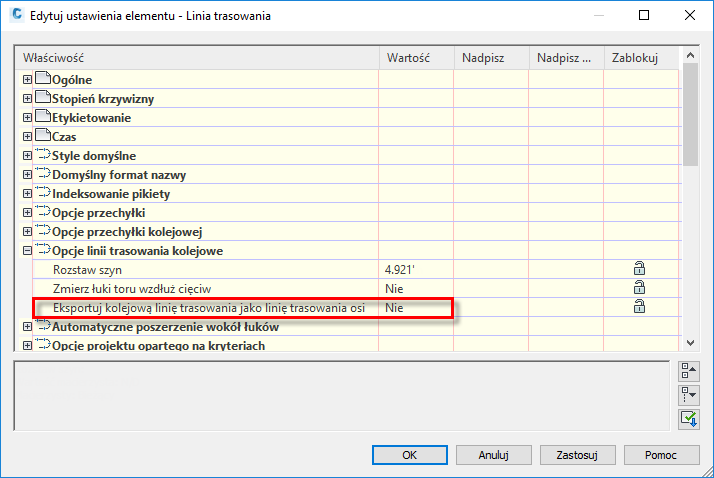

- Można użyć nowego ustawienia, aby sterować, czy kolejowe linie trasowania mają być eksportowane z programu Autodesk Civil 3D do użycia w programie Autodesk InfraWorks jako linie trasowania osi czy jako kolejowe linie trasowania.
- Gdy opcja ta jest ustawiona na Nie, kolejowa linia trasowania wyeksportowana do pliku IMX z programu Civil 3D stanie się obiektem kolejowym w programie InfraWorks, co może spowodować utratę części dokładności jej geometrii.
- Gdy opcja ta jest ustawiona na Tak, kolejowa linia trasowania wyeksportowana do pliku IMX z programu Civil 3D zostanie wyeksportowana jako linia trasowania osi i stanie się drogą komponentową po przeniesieniu do programuInfraWorks. Droga komponentowa będzie miała taką samą geometrię jak kolejowa linia trasowania w programie Civil 3D.
Uwaga: To ustawienie ma zastosowanie w przypadku używania polecenia Eksportuj IMX w programie Civil 3D oraz podczas otwierania rysunku programu Civil 3D bezpośrednio w programie InfraWorks.Aby uzyskać więcej informacji, zobacz temat Okno dialogowe dotyczące linii trasowania — Edytuj ustawienia elementu.
Inne aktualizacje

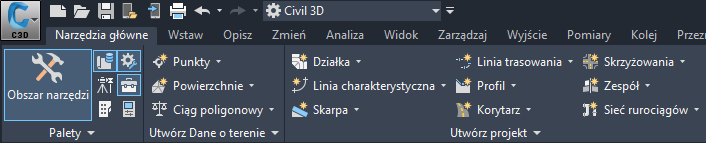

- Zaktualizowano ciemny schemat kolorów oraz ikony wstążki aplikacji.
- Ciemny schemat kolorów, który steruje wyglądem okna aplikacji, wstążki i innych elementów interfejsu użytkownika, został zaktualizowany o nowe kolory.
- Ikony wstążki dla schematów kolorów jasnego i ciemnego zostały zaktualizowane pod kątem stylu i przejrzystości, zoptymalizowane do pracy z kolorami tła i zaktualizowane do skalowania w przypadku monitorów o wysokiej rozdzielczości.
- Format bazy danych pomiarowych został zaktualizowany z Microsoft SQL Server Compact (SQL CE) do SQLite. Aby używać istniejących baz danych pomiarowych w programie Autodesk Civil 3D 2020, należy je przekonwertować na format SQLite.

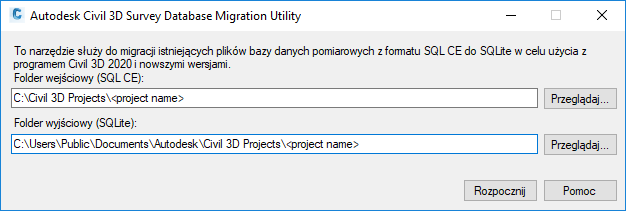

Można użyć narzędzia Autodesk Civil 3D Survey Database Migration Utility do przekonwertowania baz danych pomiarowych z formatu SQL CE na SQLite.
Narzędzie Autodesk Civil 3D Survey Database Migration Utility jest oddzielnym plikiem dostępnym do pobrania pod adresem https://www.autodesk.com/civil3d-survey-database-migration-utility.
Ważne: Poddane migracji bazy danych nie są zgodne z wcześniejszymi wersjami programu Autodesk Civil 3D.Aby uzyskać więcej informacji dotyczących używania tego narzędzia, zobacz temat Aktualizowanie bazy danych pomiarowych.
- Domyślne foldery dla projektów i szablonów projektów zostały zaktualizowane.
Poprzedni folder Nowy folder C:\Civil 3D Projects C:\Users\Public\Documents\Autodesk\Civil 3D Projects C:\Civil 3D Project Templates C:\Users\Public\Documents\Autodesk\Civil 3D Project Templates
Integracja wydanych aktualizacji Autodesk Civil 3D 2019 Update
Poniższe funkcje z wydanych aktualizacji Autodesk Civil 3D 2019 Update zostały zintegrowane z programem Autodesk Civil 3D 2020. Aby uzyskać więcej informacji, zobacz tematy Nowe funkcje w programie Autodesk Civil 3D 2019.1 i Nowe funkcje w programie Autodesk Civil 3D 2019.2.
Aktualizacje dotyczące efektywności projektowania z wydanych aktualizacji Autodesk Civil 3D 2019 Update
- Dostęp do poleceń związanych z koleją z poziomu kart wstążki Kolej i Linia trasowania kolejowa.
- Dostęp do podzespołów kolejowych z palety narzędzi dedykowanej podzespołom kolejowym. Aby uzyskać więcej informacji, zobacz temat Nowe podzespoły kolejowe.
- Tworzenie kolejowych linii trasowania za pomocą poleceń tworzenia linii trasowania, w których ustawienia związane z koleją są wybrane domyślnie. Aby uzyskać więcej informacji, zobacz tematy Tworzenie kolejowej linii trasowania i Tworzenie kolejowej linii trasowania na podstawie obiektów.
- Stosowanie przechyłki kolejowej do linii trasowania odsunięcia. Aby uzyskać więcej informacji, zobacz temat Karta Parametry odsunięcia (okno dialogowe Właściwości linii trasowania).
- Tworzenie, edytowanie i eksportowanie krawędzi peronu kolejowego. Więcej informacji zawiera temat Informacje o krawędziach peronu kolejowego.
- Tworzenie linii trasowania oraz profili według najlepszego dopasowania oraz dodawania do nich etykiet przy użyciu nowych opcji. Aby uzyskać więcej informacji, zobacz tematy Okno dialogowe Tworzenie linii trasowania według najlepszego dopasowania oraz Okno dialogowe Tworzenie profilu według najlepszego dopasowania.
- Określanie maksymalnej szybkości zmiany nachylenia poprzecznego przechyłki w przypadku linii trasowania. Aby uzyskać więcej informacji, zobacz temat Okno dialogowe dotyczące linii trasowania — Edytuj ustawienia elementu.
- Tworzenie swobodnej stycznej pionowej w profilu przez określenie nachylenia i długości. Aby uzyskać więcej informacji, zobacz temat Dodawanie swobodnych stycznych do profili.
- Używanie nowych arkuszy stylów raportów do sterowania wyglądem i zawartością w raportach dotyczących korytarzy modernizacji. Aby uzyskać więcej informacji dotyczących sposobu wybierania arkuszy stylów, zobacz temat Generowanie raportów korytarza odnowy.
- Dostęp do poleceń przezroczystych z poziomu wstążki i menu kontekstowego oraz korzystanie z nowych i zaktualizowanych poleceń przezroczystych. Aby uzyskać więcej informacji, zobacz tematy Informacje o poleceniach przezroczystych, Informacje o poleceniu przezroczystym Zestaw narzędzi profilu oraz Przezroczyste użycie pikiety i odsunięcia w celu określenia położenia punktu.
- Można określić typ punktów połączenia na strukturach do użycia podczas układania sieci rurociągów. Można także zresetować punkty połączenia po ułożeniu sieci rurociągów. Aby uzyskać więcej informacji, zobacz tematy Informacje o punkty połączenia sieci rurociągów i Resetowanie punktów połączenia sieci rurociągów.
- Przypisanie właściwości strukturom, które mogą być wykorzystane przez polecenie Analiza sieci grawitacyjnej do analizy drenażu. Aby uzyskać więcej informacji, zobacz temat Karta Właściwości części (okno dialogowe Właściwości struktury).
Aktualizacje dotyczące efektywności produkcji z wydanych aktualizacji Autodesk Civil 3D 2019 Update
- Powiadomienia synchronizacji są wyświetlane dla odniesień do danych tylko wtedy, gdy na rysunku źródłowym zmieni się obiekt z odniesieniami do danych, a rysunek zostanie zapisany, i nie są wyświetlane, gdy na rysunku zmieni się coś niezwiązanego z obiektem.
- Tworzenie odniesienia do grupy linii próbkowania w rysunkach za pomocą skrótów do danych. Aby uzyskać dodatkowe informacje, zapoznaj się z tematem Korzystanie ze skrótów do danych.
- Podczas tworzenia odniesienia skrótu do danych grupy linii próbkowania można obecnie automatycznie tworzyć odniesienia do próbkowanych źródeł, jeśli istnieją skróty do danych dla tych źródeł. Więcej informacji zawiera temat Informacje o skrótach i odniesieniach do danych grupy linii próbkowania.
- Użycie programu Autodesk Vault do tworzenia odniesień do grup linii próbkowania na rysunkach. Więcej informacji zawiera temat Tworzenie odniesień do grupy linii próbkowania.
- Dodawanie obiektów przecinających do widoków profili w celu pokazania miejsc, gdzie elementy liniowe przecinają profil względem macierzystej linii trasowania. Więcej informacji zawiera temat Informacje o dodawaniu obiektów przecinających do widoków profili.
- Wprowadzanie ścieżek folderów, w tym ścieżek UNC, bezpośrednio do pola Folder w oknach dialogowych, w których wyświetlane są monity o położenie folderu.
Aktualizacje dotyczące współpracy i wymiany danych z wydanych aktualizacji Autodesk Civil 3D 2019 Update
- Publikowanie powierzchni do usługi Autodesk® BIM 360™ Document Management w celu użycia w programie Autodesk® Revit®. Aby uzyskać więcej informacji, zobacz temat Publikowanie powierzchni do usługi Autodesk BIM 360 w celu użycia jako odniesienie w modelu programu Autodesk Revit.
- Można użyć zaktualizowanych funkcji importu i eksportu LandXML podczas importowania i eksportowania danych. Można importować i eksportować dane przechyłki kolejowej, importować linie nieciągłości jako linie charakterystyczne lub jako polilinie 3D podczas importowania danych powierzchni z plików LandXML oraz określać, czy definicje zestawu właściwości mają być tworzone i stosowane podczas importu danych powierzchni z pliku LandXML. Aby uzyskać więcej informacji, zobacz tematy Import danych rysunku LandXML, Eksportowanie danych rysunku do formatu LandXML oraz Karta Import (okno dialogowe Ustawienia LandXML).
- Aktualizowanie istniejących danych obiektu na rysunku i tworzenie danych zestawu właściwości podczas importowania plików LandXML. Aby uzyskać więcej informacji, zobacz temat Karta Import (okno dialogowe Ustawienia LandXML).
- Określanie, czy polecenie Eksportuj rysunek Civil 3D przekształca linie charakterystyczne, segmenty działki i figury pomiarowe na polilinie 2D lub 3D. Więcej informacji zawierają tematy Eksportowanie rysunku programu Autodesk Civil 3D do pliku DWG programu AutoCAD i Okno dialogowe Ustawienia eksportu.
Nowe funkcje w programie Autodesk® AutoCAD® 2020
Aby uzyskać informacje o nowych funkcjach programu AutoCAD, zobacz temat Co nowego w programie AutoCAD 2020, nagranie wideo Omówienie nowych funkcji programu AutoCAD 2020 i temat Nowe polecenia i zmienne systemowe programu AutoCAD w pomocy programu AutoCAD.
Nowe funkcje w programie Autodesk® AutoCAD® Map 3D 2020
Aby uzyskać informacje o nowych funkcjach programu AutoCAD Map 3D, zobacz temat Co nowego w zestawie narzędzi programu AutoCAD Map 3D 2020 w pomocy programu AutoCAD Map 3D.
