Autodesk Nastran モデル ツリー

Autodesk Nastran モデル ツリーでは、作成したさまざまな有限要素モデル エンティティの便利なアウトライン表示ができます。

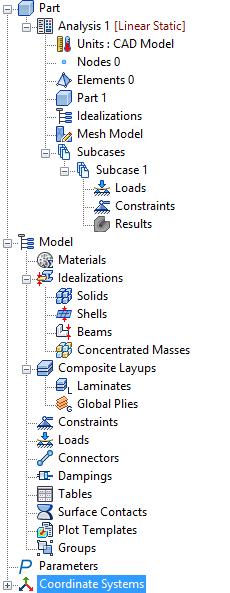

上位レベルのツリーの項目は、次のとおりです。

• パーツ(パーツ/アセンブリ名)
  • 解析(解析名)
    • 単位 (単位系)
    • 節点
    • 要素
  • パーツ/アセンブリ(CAD の詳細)
  • 理想化
  • メッシュ モデル
  • サブケース
    • 荷重
    • 拘束
    • 結果
• モデル ツリー
  • 材料
  • 理想化
    • ソリッド
    • シェル
    • ビーム
    • 集中質量
  • 複合材料レイアップ
    • 積層
    • グローバル層
  • 拘束
  • 荷重
  • コネクタ
  • 減衰
  • テーブル
  • 表面接触
  • プロット テンプレート
  • グループ
• パラメータ
• 座標系

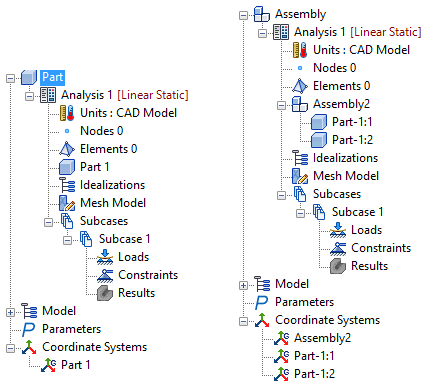

既定では、モデル レベルのツリー項目および座標系は、折りたたみモードになります。

以下のページでは、各ツリー項目とその内容を説明します。
