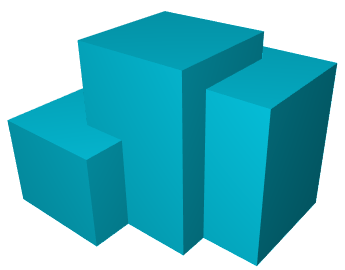

Przy użyciu tego przykładowego typu badania w połączeniu z dodatkiem projektowanie generatywne w programie Revit można wygenerować alternatywy trzech sąsiednich budynków (jako bryły przykładowe), aby zmaksymalizować powierzchnię stropów przy minimalizacji powierzchni ogólnej.
W tym temacie
Cele
To badanie rysuje trzy kwadraty o powierzchni 50 stóp kwadratowych na płaszczyźnie podstawowej wyśrodkowanej według punktów. Pierwszy punkt jest ustalony, a położenie XY pozostałych dwóch punktów zależy od zmiennych. Każdy kwadrat jest wyciągany w celu uzyskania bryły o określonej wysokości. Trzy objętości są łączone w jedną, która jest analizowana w celu obliczenia wartości wyjściowych.
Podczas tworzenia badania przy użyciu metody Optymalizuj można wybrać jeden z następujących celów:
- Powierzchnia kondygnacji
- Pole powierzchni
Zazwyczaj wymagane jest zmaksymalizowanie powierzchni stropów (na przykład w celu zwiększenia powierzchni do wynajęcia) przy minimalnej powierzchni ogólnej (w celu ograniczenia kosztów budowy).
Uzyskiwanie dostępu do typu analizy
W oknie dialogowym Utwórz badanie typ analizy jest dostępny z folderu Przykłady Autodesk.
Aby otworzyć typ analizy w dodatku Dynamo, przejdź do następującego folderu:
- %PROGRAMDATA%\Autodesk\AECGD\Revit\Samples <release>\<language-locale>
Jeśli nie można znaleźć typu analizy w tym położeniu, można go pobrać, korzystając z następującego łącza. Plik ZIPx zawiera plik DYN i jego folder zależności. Rozpakuj (wyodrębnij) zawartość do folderu na komputerze.
Przygotowywanie modelu
Podczas tworzenia badania nie trzeba wybierać żadnych elementów modelu.
Przed utworzeniem badania tego typu wykonaj następujące czynności:
- Zalecane: zacznij od nowego, pustego modelu programu Revit, w którym używane są jednostki calowe.
- Zalecane: wyświetl widok 3D. (Można też użyć innego typu widoku).
- Włącz widoczność brył w widoku, aby zobaczyć skutek zintegrowania wybranego wyniku.
Dane wejściowe
Podczas tworzenia badania można podać następujące dane wejściowe.
- Wysokość: wysokość każdego prostopadłościanu — od 20 do 200 stóp. Ta wartość określa odległość, na jaką wszystkie prostopadłościany zostaną wyciągnięte od płaszczyzny XY.
- Położenie X, Y: punkt początkowy prostopadłościanu 1 (jego współrzędne X i Y) jest ustalony. W przypadku prostopadłościanów 2 i 3 współrzędne X i Y definiują ich punkty środkowe. W przypadku prostopadłościanu 2 współrzędne XY mogą mieć wartości od 0 do 50 stóp (od punktu początkowego prostopadłościanu 1). W przypadku prostopadłościanu 3 mogą one mieć wartości od 20 do 50 stóp (od punktu początkowego prostopadłościanu 1).
Wyniki
Podczas eksplorowania wyników badania są wyświetlane następujące wartości:
- Pole powierzchni: po połączeniu objętości w pojedynczą bryłę jest obliczana łączna powierzchnia obiektu, co daje sumę ogólną (włącznie z powierzchnią dolną).
- Powierzchnia stropów: objętość bryły jest przecinana z płaszczyznami co 10 stóp. Geometria wynikowa stanowi serię powierzchni, a ich zsumowana powierzchnia jest powierzchnią stropów.
Znane problemy i ograniczenia
- Jednostki: w przeciwieństwie do układu obszaru roboczego nie można dostosować jednostek tego wykresu. Wykres opracowano przy użyciu stóp jako jednostki projektu. Jeśli z bryły wynikowej będą tworzone elementy budynku, a projekt zawiera jednostki metryczne, skala może nie zostać zmieniona prawidłowo. W takiej sytuacji spróbuj użyć poniższej procedury:
- Edytuj wykres dodatku Dynamo. Przy użyciu suwaków ustaw wartości wejściowe na takie, które mają sens w układzie jednostek używanego modelu programu Revit.
