Come aggiungere oggetti standard di un disegno di progetto ad un disegno con standard di progetto

È possibile aggiungere ai disegni con standard di progetto stili o impostazioni di visualizzazione non standardizzati del disegno di progetto corrente. Questa operazione è utile, ad esempio, se è stato creato uno stile complesso in un disegno di progetto e si desidera includerlo tra gli standard.

Per aggiungere uno stile agli standard di progetto in questo modo, oltre a copiare lo stile nel disegno con standard, occorre verificare che il tipo di stile in questione sia stato associato a quel disegno con standard nella configurazione del progetto. In caso contrario non verrà utilizzato come standard. Se ad esempio si copia uno stile di muro da un disegno di progetto nel disegno con gli standard "Standard 1.dwg", è necessario assicurarsi che nella configurazione di progetto sia stato selezionato il tipo Stile di muro per "Standard 1.dwg".

Dopo avere copiato lo stile o l'impostazione di visualizzazione negli standard di progetto, occorre sincronizzare il progetto per utilizzare il nuovo oggetto standard.

  1. Aprire un disegno di progetto dal Navigatore progetto.
  2. Scegliere scheda Gestiscigruppo Stile e visualizzazioneGestione stili oppure Gestione visualizzazioni.
  3. Aggiungere un nuovo stile o una nuova impostazione di visualizzazione al disegno di progetto corrente.
  4. Selezionare il nuovo stile o la nuova impostazione di visualizzazione, fare clic con il pulsante destro del mouse e scegliere Aggiorna standard da disegno.
    Nota: Per questa operazione è possibile selezionare più elementi.

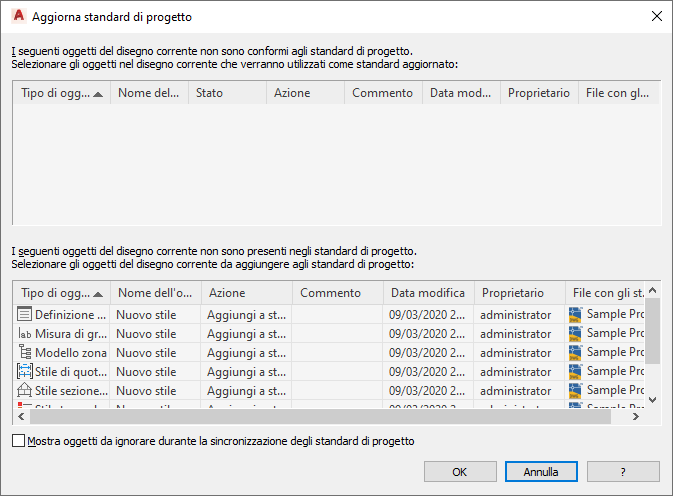

    Il nuovo stile o la nuova impostazione di visualizzazione viene elencata nel riquadro inferiore, riservato agli stili e alle impostazioni di visualizzazione del disegno di progetto non presenti tra gli standard del progetto.

  5. Per aggiungere lo stile o l'impostazione di visualizzazione ad un disegno con standard di progetto e renderla standard, scegliere Aggiungi a standard di progetto nell'elenco a discesa Azione.
    Nota: Se agli standard di progetto si aggiunge una nuova impostazione di visualizzazione, quest'ultima viene aggiunta al disegno con gli standard di visualizzazione. Se agli standard di progetto si aggiunge uno stile, tale stile viene aggiunto al primo disegno con standard di progetto nell'ordine di ricerca associato a quel tipo di stile nella configurazione degli standard di progetto, come descritto nell'argomento Come configurare stili e impostazioni di visualizzazione standard.
  6. Per ignorare temporaneamente lo stile o l'impostazione di visualizzazione non standardizzata, scegliere Ignora questa volta dall'elenco a discesa Azione.

    In questo modo l'oggetto non standardizzato rimane nel disegno di progetto e non viene inserito tra gli standard.

  7. Per ignorare sempre lo stile o l'impostazione di visualizzazione, selezionare Ignora sempre dall'elenco a discesa Azione.

    In questo caso, l'oggetto non standardizzato non figurerà più in elenco nei successivi aggiornamenti, a meno che non si selezioni l'opzione Mostra oggetti da ignorare durante la sincronizzazione degli standard di progetto o non si rimuova il flag Ignora dallo stile o dall'impostazione di visualizzazione in Gestione stili o in Gestione visualizzazioni, come descritto nell'argomento Come escludere gli stili e le impostazioni di visualizzazione dalla sincronizzazione.

  8. Fare clic su OK.
  9. In Gestione stili o Gestione visualizzazioni fare clic su OK o su Applica.
  10. Fare clic su Sì per salvare il disegno con gli standard di progetto aggiornato.
