Verwenden der Tabellenansicht Bedarfsfläche

Die Tabellenansicht Bedarfsfläche wird zum Anzeigen, Bearbeiten und Analysieren von Bedarfsflächen verwendet.

Um die Ansicht anzuzeigen, wählen Sie Fenster | Tabellenansichten | Neues Fenster für Bedarfsflächen. Netze sind Objekte mit Versionsverwaltung: siehe "Verwalten von Objekten mit Versionsverwaltung".

Vor dem Ausführen der Bedarfsflächenanalyse in InfoWorks müssen die folgenden Schritte ausgeführt werden:

InfoWorks verwendet die folgenden Elemente, um Volumenstrom- und Undichtigkeitsanalysen über einen Zeitraum von 24 Stunden durchzuführen:

Die Elemente, die in der Analyse verwendet werden sollen, sollten geöffnet sein.

Optionen des Kontextmenüs für die Tabellenansicht Bedarfsfläche

Klicken Sie mit der rechten Maustaste auf die entsprechende Datenzeile, um das Kontextmenü anzuzeigen. Um ein Menüelement auf mehr als eine Zeile anzuwenden, wählen Sie mehrere Zeilen aus, und klicken Sie dann mit der rechten Maustaste. Eigenschaften können nicht für mehr als eine Zeile gleichzeitig angezeigt werden. Wenn Zeilen ausgewählt sind, werden Eigenschaften für die Zeile angezeigt, die die aktuelle Zelle enthält.

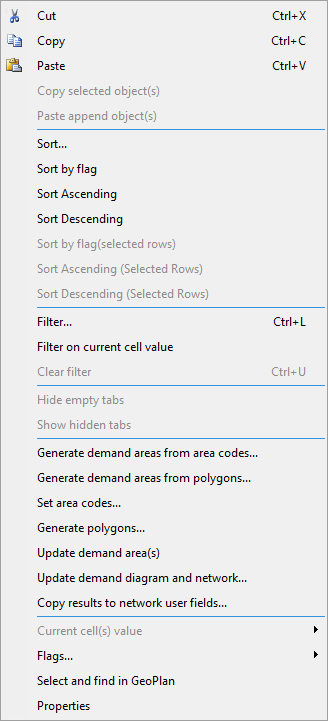

Kontextmenü für die Tabellenansicht Bedarfsfläche

Generieren von Bedarfsflächen

Klicken Sie mit der rechten Maustaste in die Tabellenansicht Bedarfsfläche, und wählen Sie im Kontextmenü entweder Bedarfsflächen aus Flächencodes generieren oder Bedarfsflächen aus Polygonen generieren aus. Daraufhin wird das Dialogfeld Bedarfsflächen generieren angezeigt.

Dialogfeld Bedarfsflächen generieren

Aus Flächencodes (empfohlen)

Beim Generieren von Bedarfsflächen aus Flächencodes verwendet InfoWorks das folgende Verfahren:

  1. Wählen Sie einen zufälligen Knoten im Netz aus. Dieser Knoten wird zu einem Ausgangsknoten.
  2. Verfolgen Sie vom Ausgangsknoten aus, bis eine der Begrenzungsbedingungen oder die Grenzen des Netzes erfüllt sind. Die ausgewählten Knoten werden dann von allen nachfolgenden Suchvorgängen ausgeschlossen.
  3. Suchen Sie nach anderen Knoten im Netz mit demselben Bedarfsflächencode wie der ursprünglich ausgewählte Ausgangsknoten.
  4. Für Knoten in Phase 3 werden die Phasen 1 bis 3 wiederholt. Die daraus entstehende Knoten- und Verbindungsauswahl definiert die Bedarfsfläche.
  5. Die Phasen 1 bis 4 werden wiederholt, bis alle Knoten aus der Suche ausgeschlossen sind und die Erstellung von Bedarfsflächen abgeschlossen ist.

Um Bedarfsflächen nur für ausgewählte Flächencodes zu generieren, aktivieren Sie das Kontrollkästchen Nur ausgewählte Knoten einschließen. Nur Knoten, die aktuell im GeoPlan hervorgehoben sind, werden für die Auswahl als Ausgangsknoten berücksichtigt.

Um die Auswahl von Knoten ohne Flächencode als Ausgangsknoten zuzulassen, aktivieren Sie das Kontrollkästchen Knoten ohne Flächencodes einschließen.

Aus Polygonen

Beim Generieren von Bedarfsflächen aus Polygonen verwendet InfoWorks das folgende Verfahren:

  1. Wählen Sie einen zufälligen Knoten im Netz aus. Dieser Knoten wird zum Ausgangsknoten.
  2. Verfolgen Sie vom Ausgangsknoten aus, bis alle anderen Knoten innerhalb des Polygons gefunden wurden oder bis eine der Begrenzungsbedingungen erfüllt ist. Die ausgewählten Knoten werden dann von allen nachfolgenden Suchvorgängen ausgeschlossen.
  3. Suchen Sie innerhalb des aktuellen Polygons nach anderen Knoten im Netz mit demselben Bedarfsflächencode wie der ursprünglich ausgewählte Ausgangsknoten.
  4. Für Knoten in Phase 3 werden die Phasen 1 bis 3 wiederholt.
  5. Die Phasen 1 bis 4 werden wiederholt, bis alle Knoten aus der Suche ausgeschlossen sind und die Erstellung der Bedarfsflächen abgeschlossen ist.

Um Bedarfsflächen nur für ausgewählte Polygone zu generieren, aktivieren Sie das Kontrollkästchen Nur ausgewählte Knoten einschließen. Nur Knoten, die aktuell im GeoPlan hervorgehoben sind, werden für die Auswahl als Ausgangsknoten berücksichtigt.

Anmerkung: Bei dieser Methode werden geteilte Polygone nicht berücksichtigt.

Aktualisieren von Bedarfsdiagramm und Netz

Klicken Sie mit der rechten Maustaste in die Tabellenansicht Bedarfsfläche, und wählen Sie im Kontextmenü die Option Bedarfsdiagramm und Netz aktualisieren aus. Daraufhin wird das Dialogfeld Bedarfsdiagramm und Netz aktualisieren angezeigt.

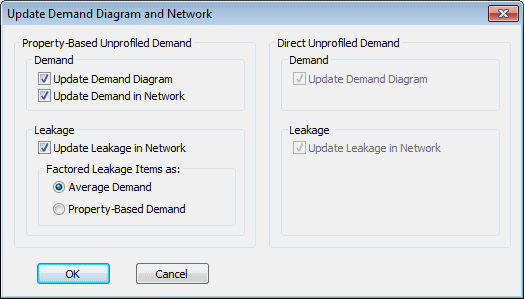

Dialogfeld Bedarfsdiagramm und Netz aktualisieren

Bedarf

Bedarfsdiagramm aktualisieren: Aktivieren Sie dieses Kontrollkästchen, um das Bedarfsdiagramm zu aktualisieren. Das Bedarfskategorieprofil, das als Bedarf ohne Profil auf der Seite Parameter der Bedarfsfläche ausgewählt wurde, wird mit dem Bedarf ohne Profil aus der Bedarfsflächenanalyse aktualisiert.

Bedarf in Netz aktualisieren (wobei Bedarf ohne Profil nur grundstücksbasiert ist): Aktivieren Sie dieses Kontrollkästchen, um den Bedarf, der Knoten im Netz zugewiesen ist, zu aktualisieren. Die Werte für den spezifischen Verbrauch im Bedarfsraster auf der Seite Knotenbedarf werden mit dem spezifischen Verbrauch aus der Bedarfsflächenanalyse aktualisiert.

Undichtigkeit

Undichtigkeit im Netz aktualisieren: Aktivieren Sie dieses Kontrollkästchen, um die den Knoten im Netz zugewiesene Undichtigkeit zu aktualisieren.

Beim Aktualisieren der faktorisierten Undichtigkeit gibt es zwei Optionen:

Kopieren von Ergebnissen in Netzbenutzerfelder

Klicken Sie mit der rechten Maustaste in die Tabellenansicht Bedarfsfläche, und wählen Sie im Kontextmenü die Option Ergebnisse in Netzbenutzerfelder kopieren aus. Daraufhin wird das Dialogfeld Ergebnisse in Benutzerfelder kopieren angezeigt.

Wählen Sie mithilfe des Felds die Objekttypen aus, die Sie einschließen möchten. Wählen Sie für die Zuordnung aus dem Dropdown-Menü die entsprechende Benutzernummer aus.

Nachdem Sie auf OK geklickt haben, werden die Ergebnisfelder in die entsprechenden Benutzernummernfelder für die ausgewählten Objekttypen kopiert.

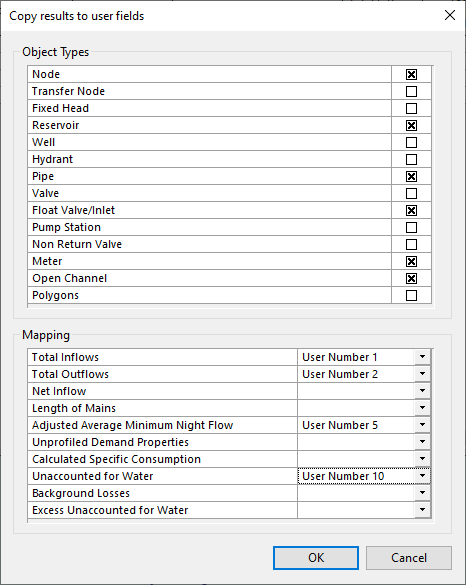

Dialogfeld Ergebnisse in Benutzerfelder kopieren

Eigenschaften von Bedarfsflächen

Im Eigenschaftenblatt der Bedarfsfläche können Sie die Parameter der Bedarfsfläche ändern und die Ergebnisse der Bedarfsflächenanalyse anzeigen.

Das Eigenschaftenblatt der Bedarfsfläche besteht aus den folgenden Seiten:

  1. Bedarfsfläche – Seite Parameter
  2. Bedarfsfläche – Seite Definition
  3. Bedarfsfläche – Seite Zielpunkte
  4. Bedarfsfläche – Seite PM-Flächen
  5. Bedarfsfläche – Seite Nutzung von Echtzeitdaten
  6. Bedarfsfläche – Seite Volumenstrom/Druck
  7. Seite Bedarfsflächenberechnung
  8. Bedarfsfläche – Seite Bedarf/Undichtigkeit
  9. Bedarfsfläche – Seite Bedarfs-/Undichtigkeitsraster
  10. Bedarfsfläche – Seite Voraussichtliche Undichtigkeit
  11. Seite Anmerkungen

Um das Eigenschaftenblatt der Bedarfsfläche anzuzeigen, klicken Sie mit der rechten Maustaste auf die Tabellenansicht Bedarfsfläche, und wählen Sie im Kontextmenü die Option Eigenschaften aus.

Im Eigenschaftenblatt stehen die folgenden Optionen zur Verfügung:
