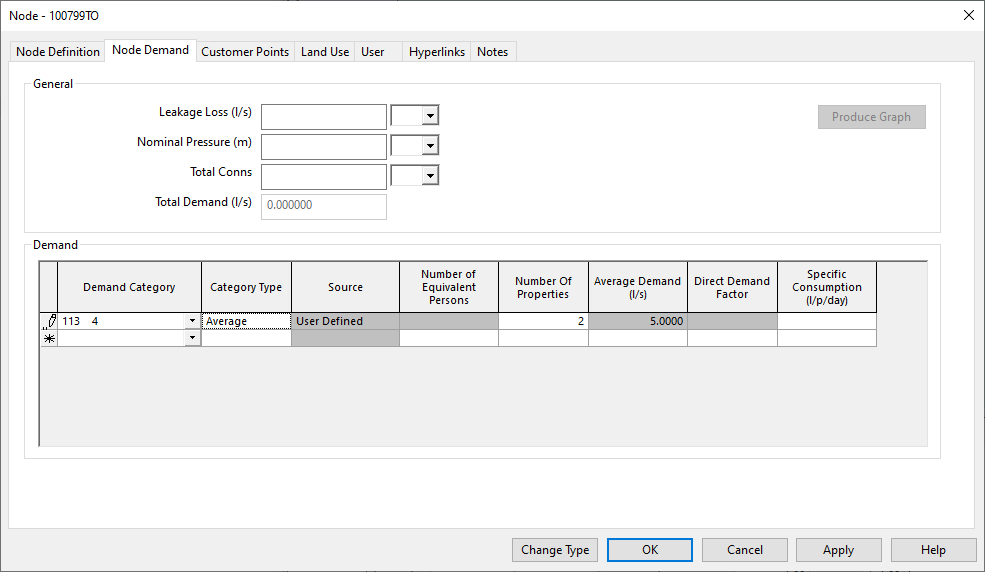

Los parámetros de demanda de nodos se pueden ver y editar en la página Demanda del nodo.
Esta página se puede utilizar para configurar la demanda en un nodo para categorías de demanda específicas. Los gráficos de demanda en el nodo también se pueden dibujar en esta página.
Es posible editar los parámetros de demanda de nodos para todos los nodos mediante la vista de tabla de demanda en nodos. Con la red abierta, haga clic en el botón
en la barra de herramientas de ventana. Sin embargo, la página Demanda del nodo es necesaria para dibujar gráficos o para utilizar una Categoría de demanda más de una vez para el mismo nodo.
Para obtener más información sobre todos los tipos de nodos, consulte Nodos. Para obtener más información sobre los tipos de nodos que utilizan la demanda de nodos, consulte Nodo, Depósito e Hidrante.
Mostrar
Tabla Demanda del nodo
La tabla Demanda del nodo contiene detalles de la demanda asignada por punto de cliente y la demanda asignada de uso del terreno, y también se puede utilizar para editar la demanda asignada manualmente. Consulte la sección Uso de la tabla Demanda del nodo de esta página para obtener más información sobre el uso de los campos de datos de la tabla.
Elementos de demanda relacionados con puntos de cliente
La tabla de la página Demanda del nodo se rellenará automáticamente con los datos de demanda de los puntos de cliente asignados. Los datos de puntos de cliente aparecen en las filas superiores de la tabla Demanda del nodo y son de solo lectura (consulte Asignación de demanda estática para obtener información detallada).
Elementos de demanda relacionados con el área de uso del terreno
La tabla de la página Demanda del nodo se rellenará automáticamente con los datos de demanda de las áreas de uso del terreno asignadas. Los datos de uso del terreno son de solo lectura (consulte Asignación de demanda de uso del terreno a nodos y Cálculo de la demanda de uso del terreno en nodos para obtener información detallada).
Representación gráfica de la demanda
Seleccione una o más categorías de demanda en la tabla (haga clic en la celda izquierda de la fila para seleccionar la fila) y, a continuación, use el botón Generar gráfico para mostrar un gráfico de demanda.

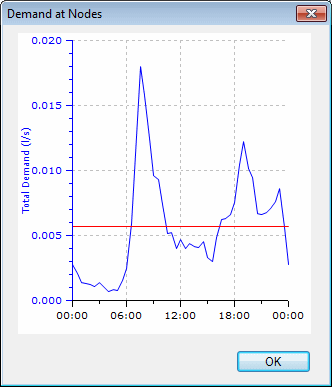

Este gráfico se muestra mediante el cuadro de diálogo Demanda en nodos.
Si se selecciona más de una fila en la tabla, el gráfico muestra la suma de todas las demandas seleccionadas.
Casos de categoría de demanda especial
La categoría de demanda es un perfil de demanda de 24 horas para un tipo particular de consumidor. Normalmente, la categoría se definirá en el Editor de gráficos de demanda.
Existen dos casos especiales de categoría de demanda que se pueden utilizar en la tabla Demanda del nodo, pero que no están definidos en el gráfico de demanda:
- CONST: se asumirá un perfil de demanda constante
- CONST_LEAKAGE: se asumirá un perfil de fuga constante
General
| Campo de datos | Descripción | ||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Pérdida por fugas |
Pérdida de caudal por fugas. Funciona a un ritmo constante durante la simulación. |
||||||||
|
Presión nominal |
Presión media al utilizar demanda relacionada con la presión. El valor de la demanda corresponde a la presión de servicio estándar: la presión media en circunstancias normales. Este parámetro se usa para establecer el valor probable de la presión de servicio para cada nodo. Si la presión disponible en cada nodo difiere de su valor establecido durante la simulación, todas las demandas se modificarán en consecuencia (cuanto menor sea la presión, menor será el consumo o la pérdida en el nodo). Este ajuste de la demanda y la pérdida solo se activa cuando la opción Demanda relacionada con la presión está activada en la Vista de programación de simulación hidráulica al ejecutar una simulación. Nota: Se recomienda experimentar cuidadosamente con esta opción, ya que depende de la precisión de los niveles del terreno y de las presiones de trabajo. La función se ha incluido porque es obviamente importante en la práctica, pero con una advertencia al usuario para que proceda con cuidado. Tenga en cuenta que con la opción de demanda relacionada con la presión activada, la demanda total no puede predecirse con exactitud.
InfoWorks WS presenta relaciones integradas entre la presión y el consumo/pérdida. Consulte el tema Demanda relacionada con la presión para obtener más información. |
||||||||
|
Total de conexiones |
El número de conexiones de cliente atribuidas al nodo. Este campo puede rellenarse automáticamente utilizando la opción Establecer conexiones totales del menú Modelo. |
||||||||
|
Demanda total |
La demanda total en un nodo promediada en 24 horas; calculada utilizando el gráfico de demanda activo. Nota: El valor indicado en el campo Demanda total dependerá de si hay un gráfico de demanda abierto, y de si las categorías de demanda asignadas a los nodos están presentes en el gráfico de demanda activo.
|
Uso de la tabla Demanda del nodo
Seleccione la categoría de demanda escribiendo en el campo o seleccionando una categoría en la lista desplegable. La lista solo se rellenará cuando haya un gráfico de demanda activo. La demanda de cada categoría de demanda se define de tres maneras:
|
Demanda por propiedad |
Rellene los campos Consumo específico y Número de propiedades para la categoría de demanda. El consumo específico es el consumo definido como volumen por propiedad y día. Esto se multiplica por el número de propiedades para obtener el consumo total diario.
|
|
|
Demanda media |
Rellene la casilla Demanda media para la categoría de demanda. La demanda media proporciona un valor para el promedio de todas las propiedades de esta categoría de demanda suministradas durante un período de tiempo, por ejemplo, litros/segundo.
|
|
|
Demanda directa |
Rellene la casilla Factor de demanda directa para la categoría de demanda. El factor de demanda directa es un multiplicador que se puede utilizar para ajustar los valores de la categoría de demanda. Este tipo de demanda se puede utilizar al importar o introducir manualmente datos a partir de datos registrados. Este valor normalmente se establecerá en 1,0 (a menos que deban ajustarse los datos registrados). Nota: El valor indicado en el campo Demanda total dependerá de si hay un gráfico de demanda abierto, y de si las categorías de demanda asignadas a los nodos están presentes en el gráfico de demanda activo. Un factor de demanda directa solo debe utilizarse con categorías de demanda creadas como demanda directa. Si se aplica un factor de demanda directa a una categoría de demanda factorizada, se ignorará. Consulte Editor de gráficos de demanda para obtener más información.
Nota:
Si el factor de demanda directa es cero o está en blanco, no se aplicará ninguna demanda directa. Aparecerá un mensaje de advertencia en la validación para informar al usuario de que se ignorará la demanda.
|
La categoría de demanda es un perfil de demanda de 24 horas para un tipo particular de consumidor. La categoría de demanda la define el usuario en el Editor de gráficos de demanda. los coeficientes mensual y diario también se definen mediante el Editor de gráficos de demanda.
Si es pertinente, haga clic en el icono de la columna de unidades para obtener información sobre las unidades del elemento de datos.
| Campo de datos | Descripción | Unidades | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Categoría de demanda |
El nombre de la categoría de demanda. Si hay un gráfico de demanda activo, la lista desplegable se rellenará con las categorías del gráfico de demanda activo. También puede escribir el nombre de una categoría. Hay dos nombres especiales de categoría de demanda:
|
N/D |
||||||||||||||||||||||||||||
|
Tipo de categoría |
El tipo de demanda puede ser uno de estos:
Si este campo está vacío y la categoría de demanda es una categoría factorizada:
|
|
||||||||||||||||||||||||||||
|
Origen |
Campo de solo lectura para obtener información. El valor de este campo será uno de los siguientes:
|
N/D |
||||||||||||||||||||||||||||
| Número de personas equivalentes | El número de personas equivalentes en esta categoría | N/D | ||||||||||||||||||||||||||||
|
Número de propiedades |
El número de propiedades de esta categoría |
N/D |
||||||||||||||||||||||||||||
|
Consumo específico |
El consumo de cada propiedad/persona en esta categoría
|
Consulte Cambio de las unidades de visualización para obtener información sobre cómo mostrar los datos en el formato que desee. |
||||||||||||||||||||||||||||
|
Demanda media |
La demanda media de este nodo para todas las propiedades de la categoría |
Consulte Cambio de las unidades de visualización para obtener información sobre cómo mostrar los datos en el formato que desee. |
||||||||||||||||||||||||||||
|
Factor de demanda directa |
Factor aplicado a una categoría de demanda creada como demanda directa para ajustar los valores de la categoría de demanda. Nota: Un factor de demanda directa solo debe utilizarse con categorías de demanda creadas como demanda directa. Si se aplica un factor de demanda directa a una categoría de demanda factorizada, se ignorará. Consulte Edición de gráficos de demanda para obtener más información.
El factor será normalmente 1,0 |
N/D |
