Vous pouvez afficher et modifier les paramètres Demande au nœud sur la page Demande au nœud.
Cette page permet de configurer la demande au niveau d’un nœud pour des catégories de demande spécifiques. Vous pouvez également dessiner des graphiques de la demande au niveau du nœud à partir de cette page.
Il est possible de modifier les paramètres Demande au nœud pour tous les nœuds à l’aide de la vue tableau Demande au niveau des nœuds. Une fois le réseau ouvert, cliquez sur le bouton
de la barre d’outils Fenêtre. Toutefois, la page Demande au nœud est nécessaire pour dessiner des graphiques ou pour utiliser une catégorie de demande plusieurs fois pour le même nœud.
Pour en savoir plus sur tous les types de nœuds, voir la rubrique Nœuds. Pour en savoir plus sur les types de nœuds utilisant la demande au nœud, consultez les rubriques Nœud, Réservoir et Borne d’incendie.

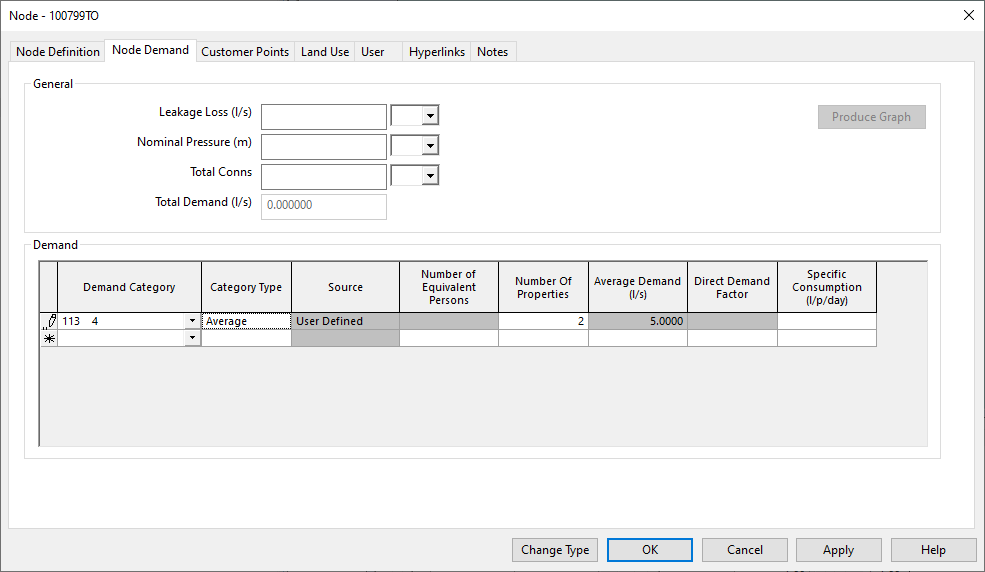

Voir l’image
Tableau Demande au nœud
Le tableau Demande au nœud contient les détails de la demande allouée au point de consommation et de celle allouée à l’occupation des sols. Il permet aussi de modifier la demande allouée manuellement. Pour en savoir plus sur l’utilisation des champs de données dans le tableau, voir la section Utilisation du tableau Demande au nœud sur cette page.
Éléments de demande liés aux points de consommation
Le tableau sur la page Demande au nœud est automatiquement rempli avec les données de demande des points de consommation alloués. Les données de point de consommation se trouvent dans les premières lignes du tableau Demande au nœud et sont en lecture seule (pour en savoir plus, voir la rubrique Allocation de la demande statique).
Éléments de demande liés à la surface d’occupation du sol
Le tableau sur la page Demande au nœud est automatiquement rempli avec les données de demande des surfaces d’occupation du sol allouées. Les données d’occupation du sol sont en lecture seule (pour en savoir plus, voir les rubriques Allocation d’une demande d’occupation du sol aux nœuds et Calcul de la demande d’occupation du sol au niveau des nœuds).
Représentation graphique de la demande

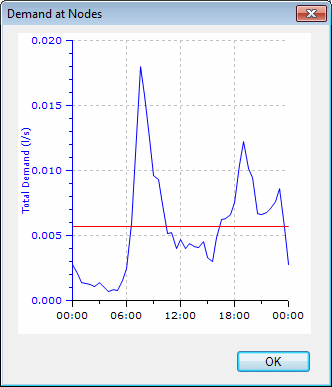

Sélectionnez une ou plusieurs catégories de demande dans le tableau (pour sélectionner la ligne, cliquez sur sa cellule à gauche) et utilisez le bouton Créer un graphique pour afficher un graphique de la demande.
Ce graphique s’affiche à l’aide de la boîte de dialogue Demande au niveau des nœuds.
Si plusieurs lignes sont sélectionnées dans le tableau, le graphique affiche la somme de toutes les demandes sélectionnées.
Cas particuliers concernant les catégories de demande
La catégorie de demande correspond à un profil de demande de 24 heures pour un type particulier de client. La catégorie est normalement définie dans l’éditeur de diagrammes de demande.
Il existe deux cas particuliers concernant les catégories de demande qui peuvent être utilisés dans le tableau Demande au nœud, mais qui ne sont pas définis dans le diagramme de demande :
- CONST : un profil de demande constant est supposé.
- CONST_LEAKAGE : un profil de fuite constant est supposé.
Général
| Champ de données | Description | ||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Perte par fuite |
Perte de débit par fuite. Exécution à une vitesse constante pendant la simulation. |
||||||||
|
Pression nominale |
Pression moyenne lors de l’utilisation de la demande liée à la pression. La valeur de la demande correspond à la pression de service standard, la pression moyenne dans des circonstances normales. Ce paramètre vous permet d’indiquer la valeur probable de la pression du service pour chaque nœud. Si la pression disponible à chaque nœud diffère de sa valeur définie pendant la simulation, toutes les demandes sont modifiées en conséquence (plus la pression est faible, plus la consommation ou la perte sur le nœud est faible). Cet ajustement de la demande et de la perte n’est activé que lorsque l’option Demande liée à la pression est cochée dans la vue Planifier l’exécution hydraulique lors de l’exécution d’une simulation. Remarque : il est conseillé d’utiliser cette option avec précaution, car elle dépend des niveaux terrain et des pressions de fonctionnement exacts. La fonctionnalité a été incluse, car elle est évidemment très utile en pratique. Nous avons tout de même choisi d’avertir l’utilisateur des problèmes potentiels. Gardez à l’esprit que lorsque l’option « Demande liée à la pression » est activée, la demande totale ne peut pas être prévue avec précision.
InfoWorks WS a des relations intégrées entre la pression et la consommation/perte. Pour en savoir plus, voir à la rubrique Demande liée à la pression. |
||||||||
|
Total conn. |
Nombre de connexions de consommation attribuées au nœud. Ce champ peut être renseigné automatiquement à l’aide de l’option Définir le nombre total de connexions du menu Modèle. |
||||||||
|
Demande totale |
Demande totale moyenne pour un nœud sur 24 heures ; calculée à l’aide du diagramme de demande actif. Remarque : la valeur indiquée dans le champ Demande totale dépend de l’ouverture/la fermeture d’un diagramme de demande et de la présence/l’absence de catégories de demande attribuées à des nœuds dans le diagramme de demande actif.
|
Utilisation du tableau Demande au nœud
Sélectionnez la catégorie de demande en l’indiquant dans le champ ou en choisissant une catégorie dans la liste déroulante. La liste n’est renseignée que s’il existe un diagramme de la demande actuelle. La demande pour chaque catégorie de demande est définie de l’une des trois manières suivantes :
|
Demande par propriété |
Renseignez les champs Consommation spécifique et Nombre de propriétés pour la catégorie de demande. La consommation spécifique est définie en tant que volume par propriété et par jour. Cette valeur est multipliée par le nombre de propriétés pour obtenir la consommation totale par jour.
|
|
|
Demande moyenne |
Renseignez la zone Demande moyenne pour la catégorie de demande. La demande moyenne donne une valeur pour la moyenne de toutes les propriétés de cette catégorie de demande fournies sur une période donnée (litres/seconde, par exemple).
|
|
|
Demande directe |
Remplissez la case Facteur de demande directe pour la catégorie de demande. Le facteur de demande directe est un multiplicateur qui peut être utilisé pour ajuster les valeurs de la catégorie de demande. Ce type de demande peut être utilisé lors de l’importation ou de la saisie manuelle de données à partir de données enregistrées. Cette valeur est normalement définie sur 1,0, sauf si les données enregistrées doivent être ajustées. Remarque : la valeur indiquée dans le champ Demande totale dépend de l’ouverture/la fermeture d’un diagramme de demande et de la présence/l’absence de catégories de demande attribuées à des nœuds dans le diagramme de demande actif. Un facteur de demande directe ne doit être utilisé qu’avec des catégories de demande créées en tant que demandes directes. Si un facteur de demande directe est appliqué à une catégorie de demande factorisée, il est ignoré. Pour en savoir plus, voir la rubrique Éditeur de diagramme de demande.
Remarque :
Si le facteur de demande directe est nul ou vide, aucune demande directe n’est appliquée. Un message d’avertissement s’affiche lors de la validation pour informer l’utilisateur que cette demande sera ignorée.
|
La catégorie de demande correspond à un profil de demande de 24 heures pour un type particulier de client. La catégorie de demande est définie par l’utilisateur dans l’éditeur de diagramme de demande. Les coefficients mensuels et quotidiens sont également définis à l’aide de l’éditeur de diagramme de demande.
Le cas échéant, cliquez sur l’icône de la colonne Unités pour obtenir des informations sur les unités de l’élément de données.
| Champ de données | Description | Units | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Catégorie de demande |
Nom de la catégorie de demande. S’il existe un diagramme de demande actif, la liste déroulante est remplie avec les catégories de ce diagramme. Vous pouvez également entrer un nom de catégorie. Il existe deux noms de catégorie de demande spéciaux :
|
N/A |
||||||||||||||||||||||||||||
|
Type de catégorie |
Les types de demandes possibles sont les suivants :
Si ce champ est vide et si la catégorie de demande est une catégorie factorisée :
|
|
||||||||||||||||||||||||||||
|
Source |
Champ en lecture seule à titre informatif. La valeur de ce champ est l’une des suivantes :
|
N/A |
||||||||||||||||||||||||||||
| Nombre de personnes équivalentes | Nombre de personnes équivalentes dans cette catégorie. | N/A | ||||||||||||||||||||||||||||
|
Nombre de propriétés |
Nombre de propriétés de cette catégorie. |
N/A |
||||||||||||||||||||||||||||
|
Consommation spécifique |
Consommation de chaque propriété/personne de cette catégorie.
|
Pour en savoir plus sur l’affichage des données au format de votre choix, voir la rubrique Modification des unités d’affichage. |
||||||||||||||||||||||||||||
|
Demande moyenne |
Demande moyenne de ce nœud pour toutes les propriétés de la catégorie. |
Pour en savoir plus sur l’affichage des données au format de votre choix, voir la rubrique Modification des unités d’affichage. |
||||||||||||||||||||||||||||
|
Facteur de demande directe |
Facteur appliqué à une catégorie de demande créée en tant que demande directe pour ajuster les valeurs de la catégorie de demande. Remarque : un facteur de demande directe ne doit être utilisé qu’avec des catégories de demande créées en tant que demandes directes. Si un facteur de demande directe est appliqué à une catégorie de demande factorisée, il est ignoré. Pour en savoir plus, voir la rubrique Modification des diagrammes de demande.
Le facteur est normalement de 1,0. |
N/A |
