Informazioni sulla modifica del database sonde

Per visualizzare e gestire il database sonde e visualizzare i dettagli di calibrazione di una macchina CMM, fare clic sulla scheda Strumenti > pannello Macchina > Sonde. I dettagli della sonda in uso e le relative calibrazioni attuali vengono visualizzati nella finestra di dialogo Configurazione macchina.

Nota: Quando si configura PowerInspect per utilizzare il protocollo di un dispositivo portatile, viene visualizzata una finestra di dialogo specifica del dispositivo invece della finestra di dialogo Configurazione macchina. Seguire le istruzioni fornite dal produttore per l'utilizzo del dispositivo.

Le informazioni visualizzate nella finestra di dialogo Configurazione macchina e il modo di utilizzare il database dipendono dal protocollo di comunicazione selezionato e dal tipo di dispositivo di misurazione in uso:

Gestione di una macchina CMM controllata da CNC/DCC mediante il protocollo del dispositivo o I++ ClientTool

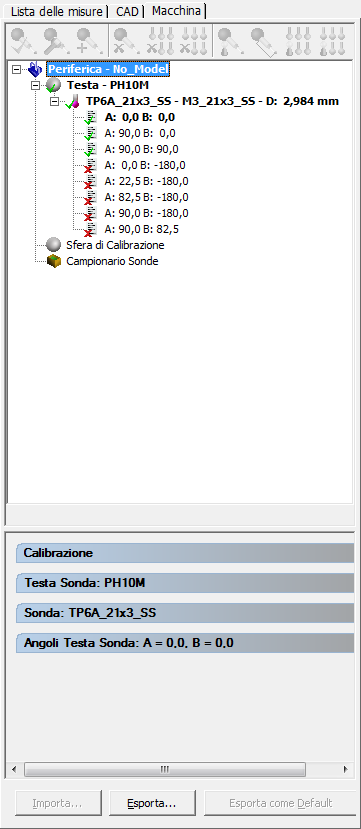

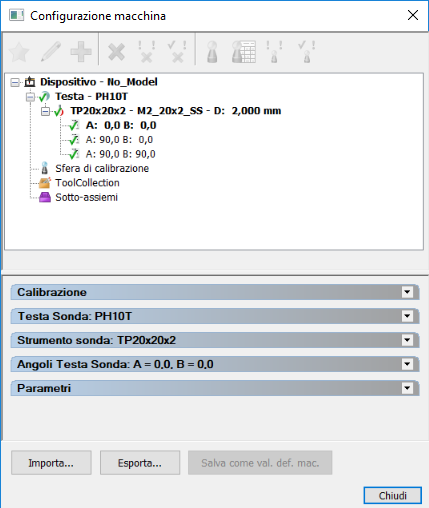

La finestra di dialogo Configurazione macchina contiene i dettagli di configurazione e calibrazione del dispositivo di misurazione per cui PowerInspect è attualmente configurato. Ad esempio:

Utilizzare la barra degli strumenti e le aree espandibili della finestra di dialogo per:

• Attivare e gestire gli strumenti sonda
• Specificare la sfera di calibrazione
• Selezionare una testa della sonda
• Definire e mantenere gli strumenti sonda
• Definire e mantenere sotto-assiemi
• Specificare rack
• Specificare gli angoli della testa della sonda
• Specificare un punto obiettivo
• visualizzare e modificare i parametri CMM
• Importare ed esportare impostazioni

Gestione di una macchina CMM manuale mediante il protocollo del dispositivo o I++ ClientTool

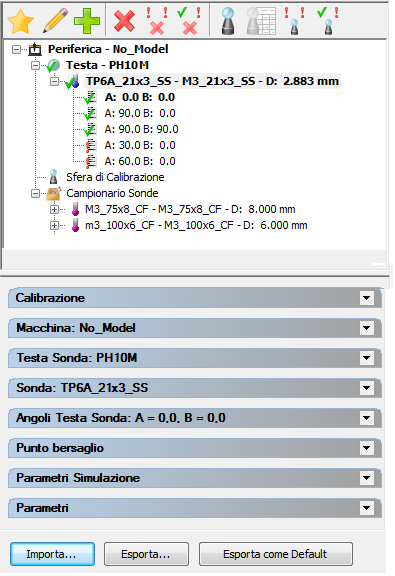

La finestra di dialogo Configurazione macchina contiene i dettagli di configurazione e calibrazione del dispositivo di misurazione per cui PowerInspect è attualmente configurato. Ad esempio:

Utilizzare la barra degli strumenti e le aree espandibili della finestra di dialogo per:

• Attivare e gestire gli strumenti sonda
• Specificare la sfera di calibrazione
• Selezionare una testa della sonda
• Definire e mantenere gli strumenti sonda
• Specificare gli angoli della testa della sonda
• Importare ed esportare impostazioni

Gestione di una macchina CMM utilizzando il database sonde I++

Quando PowerInspect non è connesso al dispositivo di misurazione, la finestra di dialogo non visualizza alcuna informazione, in quanto i dettagli sul dispositivo di misurazione sono memorizzati nell'I++ Server.

Quando PowerInspect è connesso al dispositivo di misurazione, la finestra di dialogo visualizza i dettagli specificati nell'I++ Server e indica lo stato di calibrazione delle posizioni della sonda visualizzando un contrassegno (calibrata) o (non calibrata) per ogni voce dell'elenco.
