Anordnungsmodifikator

Mit Hilfe des neuen parametrischen Modifikators Anordnung können Sie Anordnungen mit mehreren Verteilungsmethoden erstellen. Das umfangreiche Werkzeugset umfasst Transformations- und Randomisierungssteuerungen sowie Parameter zur Anpassung von Material-IDs und UV-Daten.

Der Modifikator Anordnung verfügt über ein umfangreiches Werkzeugset und eine Position im Stapel und bietet zusätzliche Flexibilität, die der Befehl Anordnung nicht bietet. Die wichtigste Eigenschaft dieses Modifikators ist, dass er parametrisch ist, d. h. Sie können die Parameter anpassen, nachdem die Anordnung erstellt worden ist.

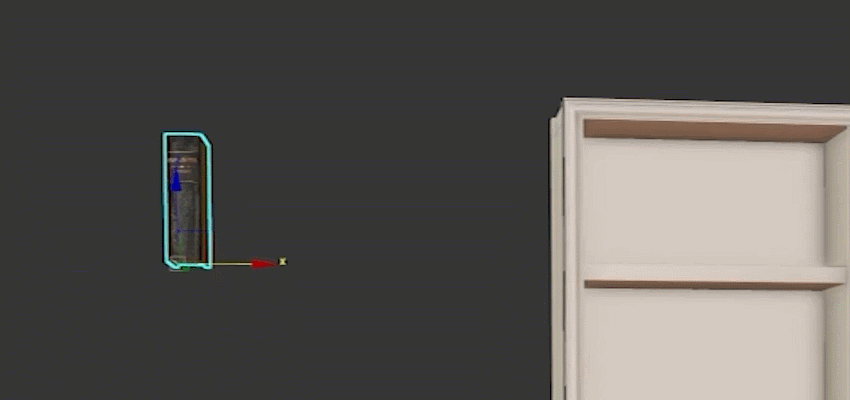

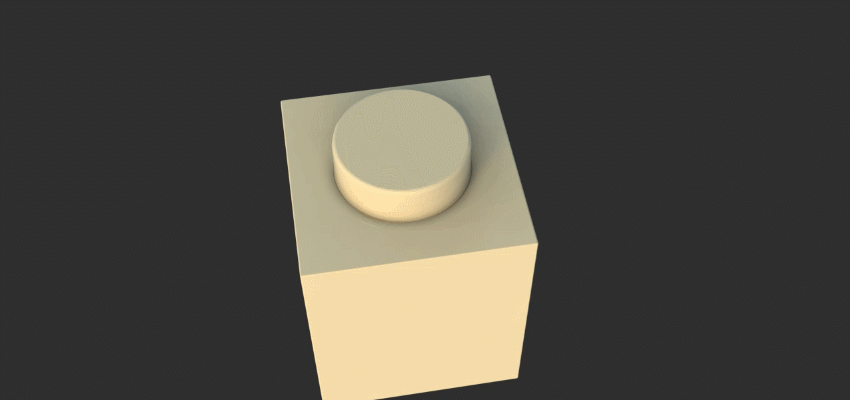

Der Modifikator Anordnung ist besonders in einem prozeduralen Modellierungskontext hilfreich. Sie können zum Beispiel eine Anordnung erstellen, um Details oder Verzierungen schnell zu modellieren:
Bei Anwendung auf ein Netz oder einen Spline erstellt der Modifikator Anordnung Klone auf Grundlage der ausgewählten Verteilungsmethode. Zum Duplizieren und Verteilen von Klonen stehen Ihnen die folgenden Methoden zur Verfügung:

Hinweise und Tipps:

Um optimale Ergebnisse mit dem Modifikator Anordnung zu erzielen, sollten Sie folgende Punkte beachten:
  • Problem: Bei Verwendung der Spline-Verteilungsmethode oder der Oberflächen-Verteilungsmethode führt das Klonen einer Anordnung durch Ziehen bei gedrückter Umschalttaste zu unerwarteten Ergebnissen.

    Nach dem Ziehen wird der Klon nicht an der Cursorposition platziert. Stattdessen wird er über das ursprüngliche Anordnungsobjekt gesetzt, wodurch es schwierig ist, zwischen der ursprünglichen Anordnung und dem Klon zu unterscheiden.

    Lösung: Erstellen Sie einen Klon der Anordnung und einen Klon des Referenz-Splines. Wählen Sie den Anordnungsklon aus, und legen Sie den Spline-Klon als Referenz fest.

  • Problem: Wenn Objekte den Modifikator Anordnung mit Referenzen auf andere Objekte verwenden (d. h. die Spline-Verteilungsmethode, die Oberflächenverteilungsmethode oder wenn die Phyllotaxis-Verteilungsmethode auf die Verwendung eines Verteilungs-Splines eingestellt ist), können bestimmte Verwendungen des angeordneten Objekts zu unerwarteten Ergebnissen führen.

    Beispielsweise können Zusammengesetzte Objekte, die angeordnete Objekte als Unterobjekte verwenden, oder der Boolesche Modifikator, der das angeordnete Objekt als Operand verwendet, dazu führen, dass die Position der angeordneten Elemente verschoben wird, wenn entweder das ursprüngliche Objekt ausgewählt wird oder wenn der referenzierte Spline, die Oberfläche oder der durch die Anordnung geänderte Knoten im Raum verschoben wird.

    Umgehungslösung: Wandeln Sie das durch die Anordnung geänderte Objekt in ein bearbeitbares Poly oder ein bearbeitbares Netz um, bevor Sie es in einem zusammengesetzten Objekt oder booleschen Modifikator verwenden.

Prozeduren

Die folgenden Arbeitsablauf-Beispiele verdeutlichen die verschiedenen Methoden der Verteilung:
Themen in diesem Abschnitt
