Modificateur Réseau

• Groupe de fonctions Modifier > Effectuez une sélection. > Liste des modificateurs > Modif. espace objets > Réseau
• Menu par défaut : Effectuer une sélection > Menu Modificateurs > Déformateurs paramétriques > Réseau

Le modificateur paramétrique Réseau permet de créer des réseaux en utilisant plusieurs méthodes de distribution. Sa large palette d’outils comprend des fonctions de transformation et de randomisation, ainsi que des paramètres qui permettent de définir les ID des matériaux et les données UV.

Grâce à son vaste jeu d’outils et à son emplacement dans la pile, le modificateur Réseau procure une plus grande flexibilité que la commande Réseau. Plus important encore, ce modificateur est paramétrique. Il offre la possibilité de régler les paramètres après la création d’un réseau.

Le modificateur Réseau est particulièrement utile dans un contexte de modélisation procédurale. Vous pouvez, par exemple, créer un réseau pour modéliser rapidement les détails ou l’ornementation :

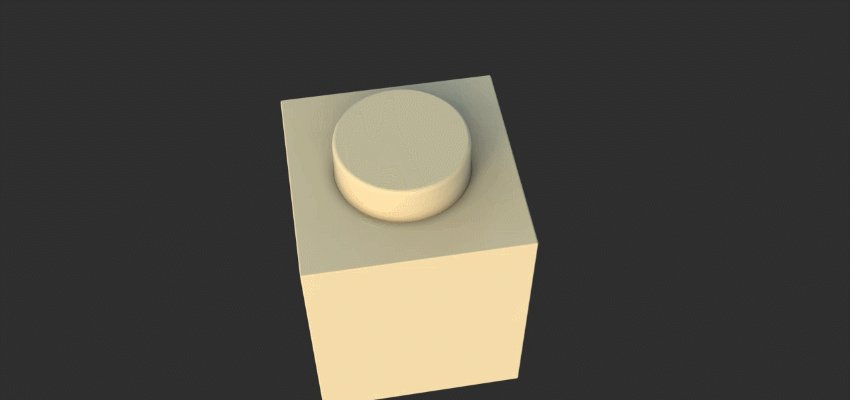

• Points sur une surface
• Boulons sur une aile d’avion
• Briques pour un mur

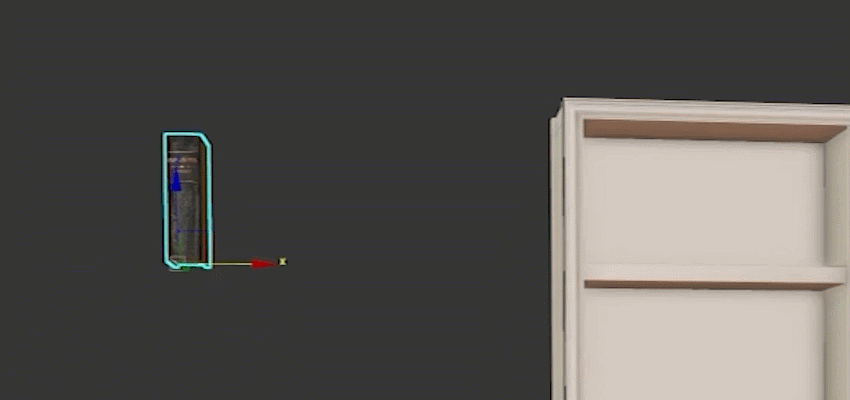

• Livres sur une étagère


Lorsqu’il est appliqué à un maillage ou à une spline, le modificateur Réseau crée des clones en fonction du mode de distribution sélectionné. Vous pouvez choisir de dupliquer et de distribuer des clones en utilisant les méthodes suivantes :

• Grille : crée un jeu uniforme de clones dans une présentation 1D, 2D ou 3D
• Radial : crée des clones dans un réseau circulaire aligné sur l’axe X, Y ou Z
• Spline : crée des clones le long d’une spline cible dans votre scène
• Surface : crée des clones sur les sommets, les centres des faces ou les centres des arêtes d’un objet cible dans votre scène

Remarques et astuces :

Pour de meilleurs résultats avec le modificateur Réseau, tenez compte des points suivants :

• Problème : lorsque vous utilisez la méthode de distribution Spline ou la méthode de distribution Surface, le clonage d’un réseau en le faisant glisser tout en maintenant la touche Maj enfoncée produit des résultats inattendus.

  Une fois glissé, le clone n’est pas positionné à l’emplacement du curseur. Il est placé au-dessus de l’objet Réseau d’origine, ce qui rend difficile la distinction entre le réseau d’origine et le clone.

  Alternative : créez un clone du réseau et de la spline de référence. Sélectionnez le clone du réseau et définissez le clone de la spline comme référence.

• Problème : lorsque des objets utilisent le modificateur Réseau avec des références à d’autres objets (par exemple, avec la méthode de distribution Spline ou la méthode de distribution Surface, ou encore lorsque la méthode de distribution Phyllotaxie est définie pour utiliser une spline de distribution), certaines utilisations de l’objet en réseau peuvent produire des résultats inattendus.

  Par exemple, si des objets composés utilisent des objets en réseau en tant que sous-objets ou si le modificateur booléen utilise un objet en réseau en tant qu’opérande, la position des éléments en réseau peut changer, soit lors de leur sélection initiale, soit lors du déplacement dans l’espace de la spline, de la surface ou du nœud modifié en réseau référencé.

  Solution : convertissez l’objet modifié en réseau en poly éditable ou en maillage éditable avant de l’utiliser dans un objet composé ou un modificateur booléen.

Procédures

Les exemples de workflows suivants illustrent les différentes méthodes de distribution :

• Méthode de distribution Grille : création d’un lot de chaises avec le modificateur Réseau
• Méthode de distribution Radial : création d’une tour en briques avec le modificateur Réseau
• Méthode de distribution Spline : création d’une chaîne avec le modificateur Réseau
• Méthode de distribution Surface : création de points sur une surface avec le modificateur Réseau
• Méthode de distribution Phyllotaxie : création d’une marguerite à l’aide du modificateur Réseau
