La funzionalità Ottimizza costi di InfoWorks WS consente l'ottimizzazione automatica di una selezione di stazioni di pompaggio e valvole temporizzate. Viene eseguita una simulazione di ottimizzazione per determinare i programmi di pompe e valvole che riducono al minimo i costi dell'elettricità, rispettando al contempo i vincoli per il volume del serbatoio e la pressione dei nodi.
Impostazione dei parametri di Ottimizza costi
Come prerequisito, è essenziale abilitare l'opzione Mostra campi di gestione dei costi della finestra di dialogo Opzioni in modo che i campi di Ottimizza costi, vengano visualizzati nei fogli proprietà. I fogli proprietà di stazioni di pompaggio, condotte e misuratori avranno una scheda denominata Ottimizza costi in cui è possibile immettere i vincoli di ottimizzazione.
I vincoli di ottimizzazione sono definiti nei dati di controllo di:
- Stazioni di pompaggio e serbatoi associati
- Valvole di controllo
- Nodi
Stazioni di pompaggio
Le stazioni di pompaggio da ottimizzare vengono selezionate selezionando l'opzione Ottimizza costi e i parametri di ottimizzazione impostati nella vista griglia Stazione di pompaggio della griglia Collegamenti oppure nella pagina Ottimizza costi del foglio proprietà della stazione di pompaggio.
Le stazioni di pompaggio che possono essere ottimizzate da InfoWorks WS sono quelle di Mode PLAN o PROF, che hanno un serbatoio come nodo di controllo. Per ulteriori informazioni, vedere Controllo Stazione di pompaggio.
Valvole
Le valvole da ottimizzare vengono selezionate selezionando l'opzione Ottimizza costi nella vista griglia Valvola di controllo della griglia Collegamenti oppure nella pagina Controllo valvola del foglio proprietà della valvola di controllo.
Le valvole che possono essere ottimizzate da InfoWorks WS sono quelle in modalità TCV. Per ulteriori informazioni, vedere Controllo valvola.
Serbatoi
I serbatoi da utilizzare come vincoli vengono selezionati selezionando l'opzione Ottimizza costi e i parametri del vincolo del volume impostati nella vista griglia serbatoio della griglia di nodi o nella pagina Controllo serbatoio del foglio proprietà del serbatoio.
Nodi
I nodi da utilizzare come vincoli vengono selezionati selezionando l'opzione Ottimizza costi e i parametri del vincolo di pressione sono impostati nella vista griglia Nodi della griglia Nodi o nella pagina Ottimizza costi del foglio proprietà del nodo.
Esecuzione di una simulazione di Ottimizza costi
Come impostare una simulazione di Ottimizza costi:
- Impostare la simulazione normalmente, come descritto in Creazione e pianificazione di una simulazione. È necessario selezionare una tariffa dell'energia elettrica per poter eseguire una simulazione di ottimizzazione.
- Selezionare l'opzione Ottimizza costi nella vista Pianifica esecuzione idraulica. La finestra di dialogo Opzioni di gestione costi viene visualizzata automaticamente quando si seleziona questa opzione per la prima volta. È possibile aprire la finestra di dialogo anche utilizzando il pulsante Ottimizza Opzioni quando la casella Ottimizza costi è selezionata.

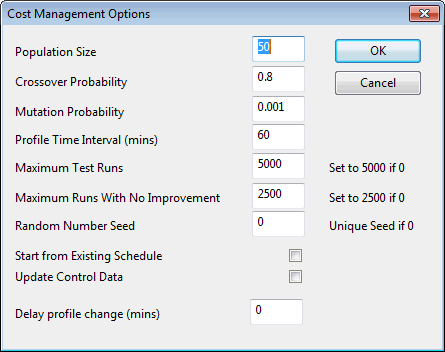

- Impostare i parametri nella finestra di dialogo Opzioni di gestione costi
Mostra immagine
- Dimensioni della popolazione, Probabilità di crossover e Probabilità di mutazione sono parametri dell'algoritmo genetico che è meglio lasciare impostati sui valori predefiniti, a meno che non si abbia familiarità con gli algoritmi genetici.
- Intervallo di tempo profilo: inserire l'intervallo di tempo che deve essere utilizzato dall'ottimizzatore durante l'ottimizzazione dei programmi di pompaggio delle stazioni di pompaggio della modalità PROF e dei programmi delle valvole temporizzate
- Avvia da programma esistente: selezionare questa casella di controllo per utilizzare i programmi esistenti di pompaggio e valvole come punto di partenza per l'ottimizzatore (può aumentare notevolmente la velocità di ottimizzazione)
- Aggiorna dati di controllo: selezionare questa casella di controllo per aggiornare i dati di controllo con il programma migliore determinato dall'ottimizzatore. Questa opzione può essere utilizzata solo sui dati di controllo estratti.
- Ritarda modifica profilo: specificare il numero di minuti dall'inizio della simulazione prima che l'ottimizzatore possa apportare modifiche ai profili.
- Eseguire la simulazione normalmente.
Durante la simulazione dell'ottimizzazione, l'ottimizzatore dei costi eseguirà molte simulazioni utilizzando programmi diversi per le stazioni di pompaggio e le valvole da ottimizzare.
I controlli Scenario UPC e Script UPC associati ad una stazione di pompaggio o ad una valvola sostituiranno l'ottimizzatore in tale stazione di pompaggio. Nei risultati del registro verrà visualizzato un messaggio di avvertimento.
I risultati della migliore pianificazione trovata verranno mostrati e verranno aggiornati quando verrà trovata una pianificazione migliore.
Per visualizzare i risultati del registro di una simulazione eseguita in precedenza, fare clic con il pulsante destro del mouse sulla simulazione, selezionare Apri come dal menu contestuale e selezionare Registra risultati).
In genere, una simulazione di ottimizzazione richiederà da alcune centinaia di esecuzioni (se si parte da un programma esistente) a qualche migliaio di esecuzioni (se si inizia senza un programma esistente) per ottenere una soluzione. Per i modelli con un tempo di simulazione prolungato, è possibile interrompere la simulazione manualmente quando il grafico Costo elettricità indica che è stata raggiunta la convergenza. Tenere presente che il grafico del costo dell'energia elettrica non include le sanzioni imposte a causa del mancato rispetto dei vincoli del serbatoio o del nodo.
Risultati della simulazione di Ottimizza costi
Al termine della simulazione di ottimizzazione, l'ottimizzatore eseguirà nuovamente la simulazione che ha fornito il programma migliore e salverà i risultati. Se è stato utilizzato un controllo estratto e l'opzione Aggiorna dati di controllo è stata selezionata nella finestra di dialogo Opzioni di gestione costi, i dati di controllo estratti verranno aggiornati con programmi di pompaggio della simulazione.
I profili ottimizzati vengono anche scritti in un file .csv con estensione .opt nella directory dei risultati. Questo file può essere utilizzato in un secondo momento per aggiornare i dati di controllo.
Se l'opzione Aggiorna dati di controllo non viene utilizzata, i programmi di pompaggio aggiornati non saranno disponibili dai risultati della simulazione. I programmi di pompaggio e valvole visualizzati dal foglio proprietà della stazione di pompaggio e della valvola della simulazione saranno i programmi esistenti prima dell'esecuzione della simulazione.
Se la simulazione di ottimizzazione viene interrotta, la simulazione che fornisce la migliore pianificazione trovata fino a quel momento verrà nuovamente eseguita e i risultati salvati e utilizzati per aggiornare i dati di controllo (se è stato selezionato Aggiorna dati di controllo).
