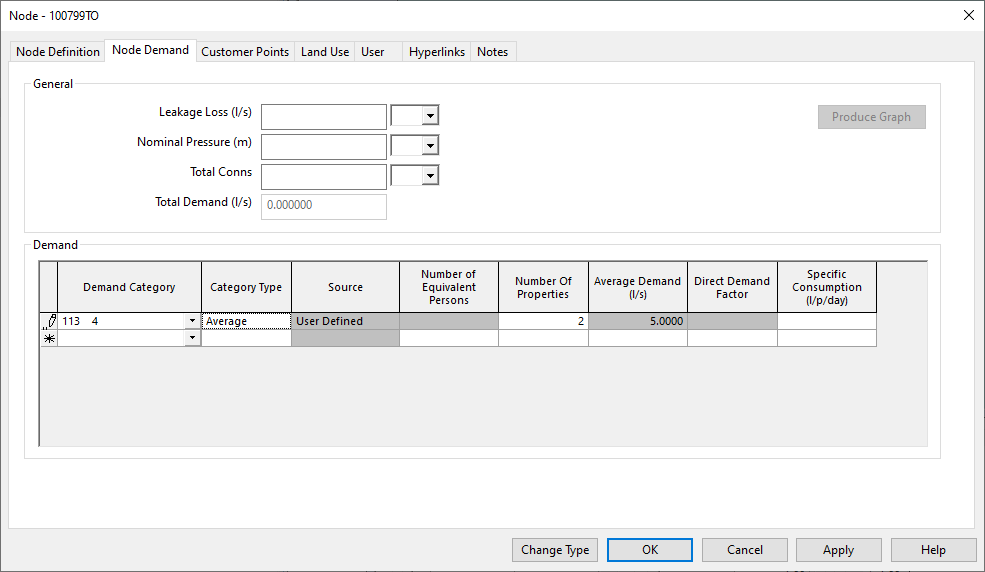

I parametri della domanda del nodo possono essere visualizzati e modificati nella pagina Domanda nodi.
Questa pagina permette di definire la domanda in un nodo per categorie di domanda specifiche. Da questa pagina è inoltre possibile generare grafici della domanda associata al nodo.
È possibile modificare i parametri relativi alla domanda del nodo per tutti i nodi utilizzando la vista griglia Richiesta ai nodi. Con la rete aperta, fare clic sul pulsante
sulla barra degli strumenti Finestra. Tuttavia, la pagina Domanda nodi è necessaria per creare grafici o per utilizzare una stessa categoria di domanda più di una volta per lo stesso nodo.
Per ulteriori informazioni su tutti i tipi di nodo, vedere Nodi. Per ulteriori informazioni sui tipi di nodi che utilizzano la domanda del nodo, vedere Nodo, Serbatoio e Idrante.
Mostra
Griglia domanda nodi
La griglia domanda nodi contiene i dettagli della domanda allocata ai punti cliente e della domanda allocata all'uso del suolo e può anche essere utilizzata per modificare manualmente la domanda assegnata. Per ulteriori informazioni sull'utilizzo dei campi dati nella griglia, vedere la sezione Utilizzo della griglia Domanda nodi in questa pagina.
Elementi della domanda associati ai punti cliente
La griglia nella pagina Domanda nodi viene compilata automaticamente con i dati della domanda proveniente dai punti cliente allocati. I dati dei punti cliente vengono visualizzati nelle righe superiori della griglia Domanda nodi e sono di sola lettura (per informazioni dettagliate, vedere Allocazione della domanda statica).
Elementi della domanda associati all'area Uso del suolo
La griglia nella pagina Domanda nodi viene compilata automaticamente con i dati della domanda provenienti dalle aree di uso del suolo allocate. I dati relativi all'uso del suolo sono di sola lettura (per ulteriori informazioni, vedere Allocazione della domanda per l'uso del suolo ai nodi e Calcolo della domanda per l'uso del suolo ai nodi).
Creazione di grafici della domanda

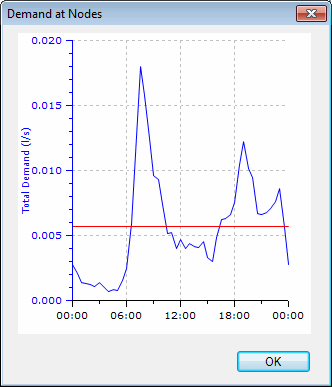

Selezionare una o più categorie di domanda nella griglia (fare clic sulla cella sinistra della riga per selezionarla), quindi utilizzare il pulsante Produci grafico per visualizzare un grafico della domanda.
Questo grafico viene visualizzato utilizzando la finestra di dialogo Richiesta ai nodi.
Se nella griglia sono selezionate più righe, il grafico mostra la somma di tutte le domande selezionate.
Casi speciali di categoria di domanda
La categoria di domanda è un profilo di domanda di 24 ore per un particolare tipo di utente. La categoria viene normalmente definita nell'Editor dei diagrammi di domanda.
Esistono due casi speciali di categoria di domanda che possono essere utilizzati nella griglia Domanda nodi, ma che non sono definiti nel diagramma della domanda:
- CONST: viene considerato un profilo di domanda costante
- CONST_LEAKAGE: viene considerato un profilo di perdita costante
Generale
| Campo dati | Descrizione | ||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Perdita |
Perdita di portata dovuta a perdite. Funziona ad una portata costante durante la simulazione. |
||||||||
|
Pressione nominale |
Pressione media durante l'utilizzo della domanda relativa alla pressione. Il valore della domanda corrisponde alla pressione di servizio standard, ovvero alla pressione media in condizioni normali. Questo parametro viene utilizzato per indicare il valore probabile della pressione di servizio per ciascun nodo. Se la pressione disponibile in ciascun nodo differisce dal valore impostato durante la simulazione, tutte le domande saranno modificate di conseguenza (più bassa è la pressione, minore sarà il consumo o la perdita nel nodo). Questa regolazione di domanda e perdita viene applicata solo quando l'opzione Domanda relativa alla pressione è selezionata nella vista Pianifica esecuzione idraulica durante l'esecuzione di una simulazione. Nota: Si consiglia di utilizzare questa opzione con cautela, poiché richiede livelli di terreno e pressioni operative accurati. Questa funzionalità è stata inclusa poiché è ovviamente importante nella pratica, ma si consiglia all'utente di utilizzarla con attenzione. Tenere presente che, quando l'opzione di domanda relativa alla pressione è attivata, non è possibile prevedere con precisione la domanda totale.
In InfoWorks WS esistono relazioni predefinite tra pressione e consumo/perdita. Per ulteriori informazioni, vedere l'argomento Domanda relativa alla pressione. |
||||||||
|
Connessioni totali |
Numero di connessioni cliente attribuite al nodo. Questo campo può essere compilato automaticamente utilizzando l'opzione Imposta connessioni totali dal menu Modello. |
||||||||
|
Domanda totale |
La domanda totale in corrispondenza di un nodo calcolata in media su 24 ore; calcolata utilizzando l'attuale Diagramma di domanda. Nota: Il valore riportato nel campo Domanda totale varierà a seconda se è aperto un diagramma di domanda e se nel diagramma corrente sono presenti categorie di domanda assegnate ai nodi.
|
Utilizzo della griglia Domanda nodi
Selezionare la categoria di domanda digitandola nel campo oppure selezionandola dall'elenco a discesa. L'elenco verrà compilato solo se è presente un diagramma di domanda corrente. La domanda per ciascuna categoria di domanda può essere definita in uno dei seguenti tre modi:
|
Domanda per proprietà |
Compilare i campi Consumo specifico e Numero di proprietà per la categoria di domanda. Il Consumo specifico è il consumo definito come volume per proprietà al giorno. Questo valore viene moltiplicato per il numero di proprietà per ottenere il consumo totale giornaliero.
|
|
|
Domanda media |
Compilare la casella Domanda media per la categoria di domanda. La domanda media fornisce un valore per la media di tutte le proprietà in questa categoria di domanda fornita in un periodo di tempo, ad esempio litri/secondo
|
|
|
Richiesta diretta |
Compilare la casella Fattore richiesta diretta per la categoria di domanda. Il fattore di richiesta diretta è un moltiplicatore che può essere utilizzato per regolare i valori nella categoria di domanda. Questo tipo di domanda può essere utilizzato durante l'importazione o l'immissione manuale di dati dai dati registrati. Questo valore sarà normalmente impostato su 1, a meno che non si debbano rettificare i dati registrati. Nota: Il valore riportato nel campo Domanda totale dipende dal fatto che sia aperto un diagramma di domanda aperto e che le categorie di domanda assegnate ai nodi siano presenti nel diagramma corrente. Un fattore di richiesta diretta deve essere usato solo con categorie di richiesta definite come richiesta diretta. Se un fattore di richiesta diretta viene applicato ad una categoria di domanda fattorizzata, verrà ignorato. Per ulteriori dettagli, vedere Editor dei diagrammi di domanda.
Nota:
Se il fattore di richiesta diretta è pari a zero o lasciato vuoto, non verrà applicata alcuna richiesta diretta. Durante la convalida verrà visualizzato un messaggio di avviso per informare l'utente che questa richiesta verrà ignorata.
|
La categoria di domanda è un profilo di domanda di 24 ore per un particolare tipo di utente. La categoria di domanda è definita dall'utente tramite l'Editor dei diagrammi di domanda. Anche i coefficienti mensili e giornalieri vengono definiti utilizzando lo stesso strumento.
Se pertinente, fare clic sull'icona nella colonna Unità di misura per visualizzare informazioni sulle unità relative all'elemento di dati.
| Campo dati | Descrizione | Unità | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Categoria di domanda |
Nome della categoria di domanda. Se è presente un diagramma di domanda corrente, l'elenco a discesa verrà compilato con le categorie per il diagramma di domanda corrente. In alternativa, è possibile digitare il nome di una categoria. Sono disponibili due nomi speciali di categoria di domanda:
|
N/A |
||||||||||||||||||||||||||||
|
Tipo categoria |
Il tipo di domanda può essere uno dei seguenti:
Se questo campo è vuoto e la categoria di domanda è una categoria fattorizzata:
|
|
||||||||||||||||||||||||||||
|
Origine |
Campo di sola lettura per informazioni. Il valore in questo campo sarà uno dei seguenti:
|
N/A |
||||||||||||||||||||||||||||
| Numero di persone equivalenti | Il numero di persone equivalenti in questa categoria | N/A | ||||||||||||||||||||||||||||
|
Numero di proprietà |
Il numero di proprietà in questa categoria |
N/A |
||||||||||||||||||||||||||||
|
Consumo specifico |
Il consumo per ogni proprietà/persona in questa categoria
|
Per informazioni su come visualizzare i dati nel formato preferito, vedere Modifica delle unità di visualizzazione. |
||||||||||||||||||||||||||||
|
Domanda media |
Domanda media da questo nodo per tutte le proprietà nella categoria |
Per informazioni su come visualizzare i dati nel formato preferito, vedere Modifica delle unità di visualizzazione. |
||||||||||||||||||||||||||||
|
Fattore richiesta diretta |
Un fattore applicato ad una categoria di domanda creata come richiesta diretta, utilizzato per regolare i valori della categoria di domanda. Nota: Un fattore di richiesta diretta deve essere utilizzato solo con le categorie di domanda create come richiesta diretta. Se un fattore di richiesta diretta viene applicato ad una categoria di domanda fattorizzata, verrà ignorato. Per ulteriori dettagli, vedere Modifica dei diagrammi di domanda.
Il fattore sarà normalmente 1.0 |
N/A |
