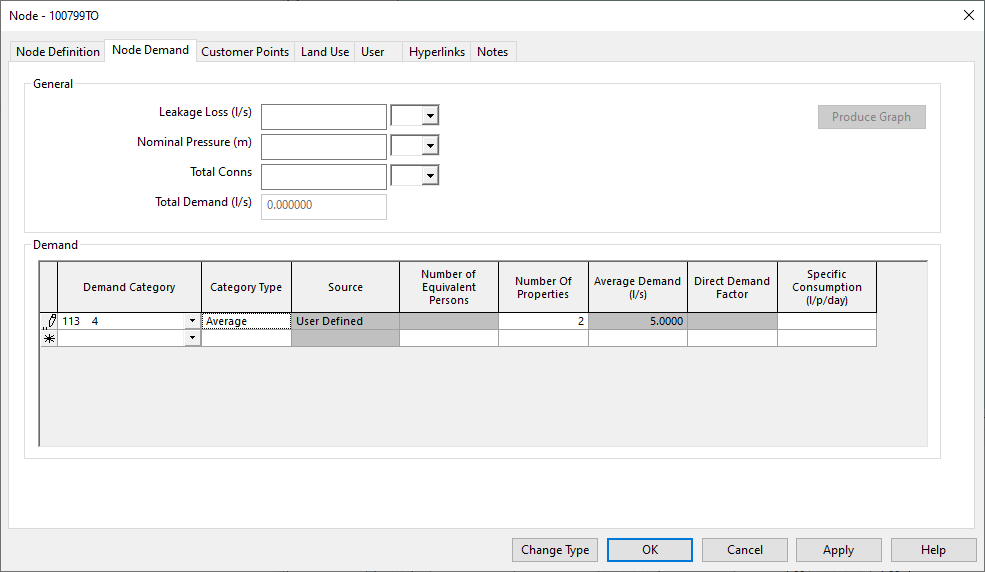

ノード需要パラメータは、[ノード需要]ページで表示および編集できます。
このページを使用すると、特定の需要カテゴリーのノードで需要を設定できます。ノードでの需要のグラフもこのページから描画できます。
[ノード需要]グリッド ビューを使用して、すべてのノードのノード需要パラメータを編集することができます。ネットワークを開き、[ウィンドウ]ツールバーの
ボタンをクリックします。ただし、[ノード需要]ページは、グラフを描画する場合や、同じノードに対して需要カテゴリーを複数回使用する場合に必要です。
すべてのノード タイプの詳細については、「ノード」を参照してください。ノード需要を使用するノードのタイプの詳細については、「ノード」、「貯水池」、および「消火栓」を参照してください。
操作例表示
ノード需要グリッド
ノード需要グリッドには、顧客ポイントの配分需要と土地利用配分需要の詳細が含まれ、手動で配分された需要を編集する場合にも使用できます。グリッドでのデータ フィールドの使用の詳細については、このページの「ノード需要グリッドを使用する」セクションを参照してください。
顧客ポイント関連の需要アイテム
[ノード需要]ページのグリッドには、配分された顧客ポイントからの需要データが自動的に入力されます。顧客ポイント データはノード需要グリッドの一番上の行に表示され、読み取り専用です(詳細については、「静的需要配分」を参照)。
土地利用エリア関連の需要アイテム
[ノード需要]ページのグリッドには、配分された土地利用エリアからの需要データが自動的に入力されます。土地利用データは読み取り専用です(詳細については、「土地利用需要をノードに配分する」および「ノードでの土地利用需要の計算」を参照)。
需要をグラフ表示する
グリッドで 1 つまたは複数の需要カテゴリーを選択し(行を選択するにはその行の左側のセルをクリックします)、[グラフの作成]ボタンを使用して需要のグラフを表示します。
このグラフは、[ノード需要]ダイアログを使用して表示されます。
グリッドで複数の行が選択されている場合、グラフには選択されているすべての需要の合計が表示されます。
需要カテゴリーの特殊ケース
需要カテゴリーは、特定のタイプの消費者に対する需要の 24 時間プロファイルです。カテゴリーは通常、需要ダイアグラム エディタで定義します。
ノード需要グリッドで使用できるが、需要ダイアグラムでは定義されていない 2 つの特殊な需要カテゴリーケースがあります。
- CONST: 一定需要プロファイルを想定
- CONST_LEAKAGE: 一定の漏水プロファイルを想定
一般
| データ フィールド | 説明 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
|
漏水損失 |
漏れによる流量損失。シミュレーション中は一定の速度で実行されます。 |
||||||||
|
公称水圧 |
水圧関連需要を使用する場合の平均水圧。 需要の値は、標準供給水圧(通常環境の平均圧力)に対応します。このパラメータは、各ノードで想定される稼働水圧の値を指定するために使用します。 シミュレーション中に各ノードで使用可能な水圧が設定された値と異なる場合、それに応じてすべての需要が変更されます(水圧が低いほど、ノードでの消費量または損失が少なくなります)。 この需要と損失の調整は、シミュレーションの実行時に[水力ランのスケジュール]ビューの[水圧関連需要]オプションをオンにした場合にのみアクティブになります。 注: このオプションは、正確な地盤面と使用水圧に依存するため、慎重に実験することをお勧めします。この機能が含まれているのは、実際には明らかに重要ですがユーザーに注意して進めるように警告しているためです。水圧関連の需要オプションを有効にした場合、合計需要を正確に予測できないことに注意してください。
InfoWorks WS には、水圧と消費量/損失の関係が組み込まれています。詳細については、「水圧関連需要」トピックを参照してください。 |
||||||||
|
合計接続数 |
ノードに起因する顧客接続の数。このフィールドは、[モデル]メニューの [合計接続数を設定] オプションを使用して自動的に入力できます。 |
||||||||
|
合計需要 |
現在の需要ダイアグラムを使用して計算された、24 時間の平均ノードでの合計需要。 注: [合計需要]フィールドに報告される値は、需要ダイアグラムが開いているかどうか、およびノードに割り当てられた需要カテゴリーが現在の需要ダイアグラムに存在するかどうかによって異なります。
|
ノード需要グリッドを使用する
[需要カテゴリー]を選択するには、フィールドに入力するか、ドロップダウン リストからカテゴリーを選択します。このリストは、現在の需要ダイアグラムがある場合にのみ入力されます。各需要カテゴリーの需要は、次の 3 つの方法のいずれかで定義されます。
|
プロパティごとの需要 |
需要カテゴリーの[特定消費]フィールドと[プロパティ数]フィールドに入力します。 特定消費は、1 日あたりのプロパティごとのボリュームとして定義された消費量です。これにプロパティ数を乗算して、1 日あたりの総消費量を計算します
|
|
|
平均需要 |
需要カテゴリーの[平均需要]ボックスに入力します。 平均需要は、一定期間にわたって供給された、この需要カテゴリーのすべてのプロパティの平均値を示します(リットル/秒など)。
|
|
|
直接需要 |
需要カテゴリーの[直接需要係数]ボックスに入力します。 直接需要係数は、需要カテゴリー内の値を調整するために使用できる乗数です。この需要タイプは、記録データからデータをインポートまたは手入力する場合に使用できます。この値は、記録データを調整しない場合は、通常 1.0 に設定されます。 注: [合計需要]フィールドに報告される値は、需要ダイアグラムが開いているかどうか、およびノードに割り当てられた需要カテゴリーが現在の需要ダイアグラムに存在するかどうかによって異なります。直接需要係数は、直接需要として作成された需要カテゴリーでのみ使用する必要があります。直接需要係数が算入需要カテゴリーに適用される場合、これは無視されます。詳細については、「需要ダイアグラム エディタ」を参照してください。
注:
直接需要係数がゼロまたは空白の場合、直接需要は適用されません。検証時に、この要求が無視されることをユーザーに通知する警告メッセージが表示されます。
|
需要カテゴリーは、特定のタイプの消費者に対する需要の 24 時間プロファイルです。需要カテゴリーは、需要ダイアグラム エディタでユーザーが定義します。月係数と日係数も、需要ダイアグラム エディタを使用して定義します。
必要に応じて、単位列のアイコンをクリックして、データ アイテムの単位に関する情報を取得します。
| データ フィールド | 説明 | 単位 | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
需要カテゴリー |
需要カテゴリーの名前。現在の需要ダイアグラムがある場合、ドロップダウン リストには現在の需要ダイアグラムのカテゴリーが表示されます。または、カテゴリー名を入力することもできます。 2 つの特別な需要カテゴリー名があります。
|
該当なし |
||||||||||||||||||||||||||||
|
カテゴリー タイプ |
要求のタイプは、次のタイプのいずれかになります。
このフィールドが空白で、需要カテゴリーが算入カテゴリーである場合は、次のようになります。
|
|
||||||||||||||||||||||||||||
|
ソース |
情報の読み取り専用フィールド。このフィールドの値は、次のいずれかになります。 |
該当なし |
||||||||||||||||||||||||||||
| 同等者数 | このカテゴリーの同等者の人数 | 該当なし | ||||||||||||||||||||||||||||
|
プロパティ数 |
このカテゴリーのプロパティの数 |
該当なし |
||||||||||||||||||||||||||||
|
特定消費 |
このカテゴリーの各プロパティ/人の使用状況
|
目的の形式でデータを表示する方法については、「表示単位を変更する」を参照してください。 |
||||||||||||||||||||||||||||
|
平均需要 |
カテゴリー内のすべてのプロパティに対するこのノードからの平均需要 |
目的の形式でデータを表示する方法については、「表示単位を変更する」を参照してください。 |
||||||||||||||||||||||||||||
|
直接需要係数 |
需要カテゴリー値を調整するために直接需要として作成された需要カテゴリーに適用される係数。 注: 直接需要係数は、直接需要として作成された需要カテゴリーでのみ使用する必要があります。直接需要係数が算入需要カテゴリーに適用される場合、これは無視されます。詳細については、「需要ダイアグラムを編集する」を参照してください。
この係数は通常 1.0 です |
なし |
