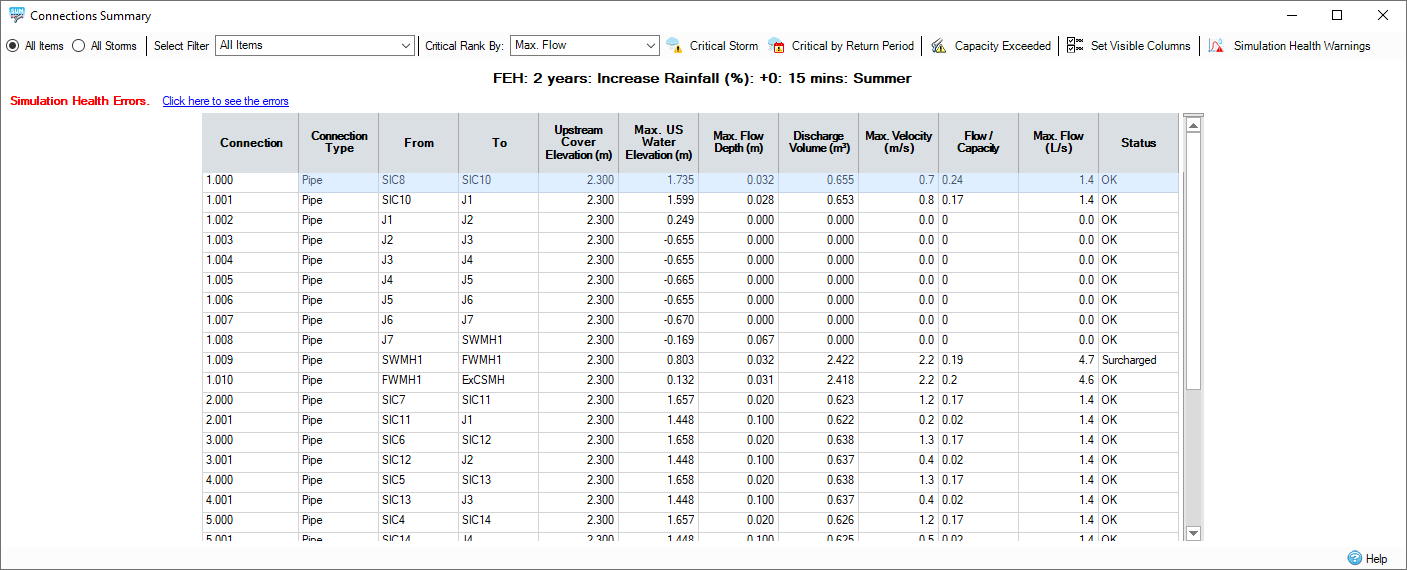

Die Ergebnisse der Verbindungszusammenfassung zeigen eine Zusammenfassung der Leistung der einzelnen Verbindungen in der aktuellen Phase.
Filtern der Ergebnisse
Für Phasen, die nur Basisvolumenstrom- oder Eingabe-Ganglinien enthalten, sind keine Filteroptionen verfügbar.
Wenn das Optionsfeld Alle Elemente ausgewählt ist, zeigt die Zusammenfassung die maximalen ein- und ausgehenden Volumenstrommengen sowie Details zu den Volumen für jede Verbindung in der Phase für den aktuellen Niederschlag/das aktuelle Ereignis an, wie in der Niederschlagsauswahl in der Statusleiste hervorgehoben. Die Dropdown-Liste Filter auswählen filtert die Ergebnisse, sodass alle Elemente oder ausgewählte Fließwege angezeigt werden.
Wenn das Optionsfeld Alle Niederschläge ausgewählt ist, zeigt die Zusammenfassung die maximalen Volumenstrommengen in die und aus den Verbindungen an, die in der Dropdown-Liste Element auswählen ausgewählt wurden, sowie Details zu den Volumen für jeden einzelnen Niederschlag. Dies ist besonders nützlich, wenn ein Niederschlag mit mehreren Niederschlagsereignissen in den Analysekriterien ausgewählt wurde.
Auswahl für Kritischer Rang nach
Für Phasen, die nur Basisvolumenstrom- oder Eingabe-Ganglinien enthalten, ist die Option Kritischer Rang nach nicht verfügbar.
Die Dropdown-Liste Kritischer Rang nach ermöglicht die Auswahl einer bestimmten Eigenschaft in der Zusammenfassung, die den kritischen Niederschlag festlegt (siehe unten).
Für ARR 19-Niederschlag bestimmt die Option Kritischer Rang nach, welches der zehn ausgeführten Temporalmuster für einen Satz von AEP-Einträgen/zunehmenden Niederschlägen/Niederschlagsdauern den Wert aufweist, der als erstes Temporalmuster über dem Mittelwert (Durchschnitt) der zehn Ergebnisse für die angegebene Eigenschaft liegt.
Beispiel: Es geht um die Eigenschaft für die maximale Geschwindigkeit, und die folgende Tabelle zeigt die Werte für das jeweilige Temporalmuster an:
| Temporalmuster | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Max. Geschwindigkeit | 5.5 | 6.2 | 3.1 | 4.5 | 2.6 | 1.5 | 4.87 | 3.65 | 1.56 | 5.56 |
Mittelwert = (5.5 + 6.2 + 3.1 + 4.5 + 2.6 + 1.5 + 4.87 + 3.65 + 1.56 + 5.56) / 10 = 3.904
Das erste Temporalmuster über dem Mittelwert ist das Temporalmuster 4 (4.5), das dann für die kritischen Vergleiche wie unten beschrieben verwendet wird.
Kritischer Niederschlag
Wenn Sie auf diese Option klicken, zeigt der Schalter Kritischer Niederschlag den kritischen Niederschlag wie folgt an:
- Wenn das Optionsfeld Alle Elemente ausgewählt ist, werden der kritische Niederschlag und die entsprechenden Ergebnisse anstelle des ausgewählten Niederschlags für jede Verbindung angezeigt.
- Wenn das Optionsfeld Alle Niederschläge ausgewählt ist, wird die Zeile mit dem kritischen Niederschlag für die aktuell ausgewählte Verbindung orange hervorgehoben. Bei zwei oder mehr kritischen Niederschlägen wird nur der erste hervorgehoben.
Der kritische Niederschlag für eine Verbindung wird als der Niederschlag definiert, der den größten Wert für die ausgewählte Eigenschaft unter Kritischer Rang nach aufweist.
Kritisch nach Wiederkehrperiode
Wenn Sie auf diese Option klicken, zeigt der Schalter Kritisch nach Wiederkehrperiode den kritischen Niederschlag für die Gruppierung Wiederkehrperiode/Zunehmende Niederschläge im Hinblick auf den aktuell ausgewählten Niederschlag an.
Die Gruppierungen für Wiederkehrperiode/zunehmende Niederschläge sehen für die jeweiligen Niederschlagssätze wie folgt aus:
FEH/FSR/Chinesischer Entwurf: Gruppiert nach Wiederkehrperiode und Zunehmende Niederschläge für den aktuellen Niederschlag; Beispiel: Wenn der aktuelle Niederschlag FEH, 5 Jahre, +30 %, 120 Min., Winter lautet, wird der kritische Niederschlag aus allen Ergebnissen für die Niederschlagsdauer (FEH, 5 Jahre, +30 %) ermittelt.
ARR: Gruppiert nach AEP und Zunehmende Niederschläge für den aktuellen Niederschlag; Beispiel: Wenn der aktuelle Niederschlag ARR, 50 %, +30 %, 120 Min. lautet, wird der kritische Niederschlag aus allen Ergebnissen für die Niederschlagsdauer (ARR, 50 %, +30 %) ermittelt.
Desbordes/Bekannt/Benutzerdefiniert: Gruppiert nach Zunehmende Niederschläge für den aktuellen Niederschlag; Beispiel: Wenn der aktuelle Niederschlag Desbordes, 5 Jahre, +10 %, 15 Min. lautet, wird der kritische Niederschlag aus allen Ergebnissen für die Niederschlagsdauer (Desbordes, +10 %) ermittelt.
SCS: Keine Gruppierung; Alle SCS-Ergebnisse werden berücksichtigt.
- Wenn das Optionsfeld Alle Elemente ausgewählt ist, werden der kritische Niederschlag und die entsprechenden Ergebnisse anstelle des ausgewählten Niederschlags für jede Verbindung angezeigt.
- Wenn das Optionsfeld Alle Niederschläge ausgewählt ist, wird die Zeile mit dem kritischen Niederschlag für die aktuell ausgewählte Verbindung orange hervorgehoben. Bei zwei oder mehr kritischen Niederschlägen wird nur der erste hervorgehoben.
Der kritische Niederschlag für eine Verbindung wird als der Niederschlag definiert, der den größten Wert für die ausgewählte Eigenschaft unter Kritischer Rang nach aufweist.
Tabellenvoreinstellungen
Felder lassen sich über das Formular für Tabellenvoreinstellungen aktivieren oder deaktivieren, das über den Werkzeugkasten oben im Formular abrufbar ist. Der vollständige Satz an verfügbaren Spalten wird angezeigt, und Sie können die einzelnen Spalten mithilfe der Kontrollkästchen aktivieren oder deaktivieren. Diese Einstellungen werden zwischen Sitzungen gespeichert.
Simulationszustand
Wenn die Analyseergebnisse Probleme beim aktuellen Niederschlag (oder bei einem der Niederschläge, falls kritische/alle Niederschläge angezeigt werden) enthalten, wird oben im Formular eine Meldung angezeigt. Weitere Informationen finden Sie im Abschnitt Simulationszustand.
Darüber hinaus kann auf den Hyperlink für die Simulationszustandswarnung geklickt werden, um die Simulationszustandswarnungen für die aktuelle Phase anzuzeigen.
Ergebnisse
Verbindungstyp: Der Verbindungstyp wird als Referenz angezeigt. Vollständige Beschreibungen der einzelnen Verbindungstypen finden Sie auf der Seite Verbindungen.
Von: Das stromaufwärts liegende Element (Knotenpunkt oder Regenwassersteuerung) wird als Referenz angezeigt.
Bis: Das stromabwärts liegende Element (Knotenpunkt oder Regenwassersteuerung) wird als Referenz angezeigt.
Überdeckungshöhe stromaufwärts: Überdeckungshöhe am stromaufwärts liegenden Ende der Verbindung
Max. Wasserstand stromaufwärts: Zeigt den maximalen Wasserstand (über Bezugspunkt) an, der im stromaufwärts liegenden Element für das ausgewählte oder angezeigte Niederschlagsereignis erreicht wurde. Anmerkung: Wenn abstrakte Verbindungen (Keine Verzögerung, Verzögerter Volumenstrom) mit einem einfachen Knotenpunkt verbunden sind, wird dieses Feld leer gelassen.
Max. Volumenstromtiefe: Zeigt die maximale Wassertiefe (über Sohlenhöhe) an, die in der Verbindung für das ausgewählte oder angezeigte Niederschlagsereignis erreicht wurde. Anmerkung: Bei abstrakten Verbindungen (Keine Verzögerung, Verzögerter Volumenstrom) wird dieses Feld leer gelassen.
Abflussvolumen: Zeigt das Gesamtvolumen des durch die Verbindung geflossenen Wassers an.
Max. Geschwindigkeit: Zeigt die maximale Geschwindigkeit durch das Element für das ausgewählte oder angezeigte Niederschlagsereignis an.
Volumenstrom/Kapazität: Wird nur für Rohre oder Kanäle angezeigt. Zeigt das Verhältnis des maximalen Zuflusses zur Rohrkapazität an. Die Rohrkapazität wird entweder anhand des n-Werts nach Manning oder mit der Colebrook-White-Gleichung berechnet und basiert auf den Rohrfüllungsbedingungen. Wenn das Verhältnis kleiner als 1 ist, kann das Rohr den gesamten Volumenstrom aufnehmen. Wenn das Verhältnis größer als 1 ist, wird die Rohrkapazität überschritten, und es kann zu Auflast oder Überflutung kommen.
Max. Volumenstrom: Zeigt den maximalen Volumenstrom durch das Element für das ausgewählte oder angezeigte Niederschlagsereignis an.
Status: Basiert auf der Höhe im Knotenpunkt/der Regenwassersteuerung stromaufwärts. Hier finden Sie eine Erläuterung des Status für eine Knotenpunktzusammenfassung oder Zusammenfassung von Regenwassersteuerungen stromaufwärts.
Kapazität überschritten
Mit der Schaltfläche Kapazität überschritten wird die Hervorhebung von Verbindungen aktiviert bzw. deaktiviert, bei denen der Wert für Volumenstrom/Kapazität größer als 1 ist.
