Die vom Netzentwurf verwendeten Optionen für Volumenstrom und Entwurf können in diesem Formular geändert werden, anstatt den Assistenten auszuführen.

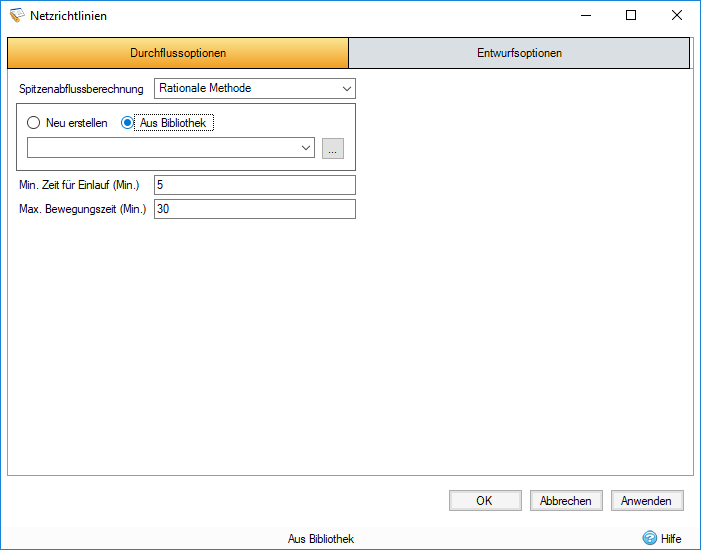

Optionen für Volumenstrom
Diese Parameter werden verwendet, um den Volumenstrom in das Netz zu bestimmen.
Spitzenabflussberechnung
Wählen Sie die Berechnungsmethode für die Dimensionierung der Rohre/Kanäle. Wählen Sie zwischen:
- Rationale Methode : Volumenstrom = Niederschlagsintensität x Gesamtfläche + Gesamter Basisvolumenstrom
- (UK) Modifizierte rationale Methode: Volumenstrom = Niederschlagsintensität x Gesamtfläche * Cr(1.3) + Gesamter Basisvolumenstrom
- Methode de Caquot: Der Volumenstrom wird mit den Gleichungen der Methode de Caquot berechnet, die wesentlich komplexer als die Gleichungen der rationalen Methode oder der modifizierten rationalen Methode (UK) sind. Die Eingaben der Methode sind die Caquot-Parameter (Basis und Erweitert), ausgewählte Desbordes-Niederschlagsparameter sowie die Abflusspfadlänge und die Einzugsgebietsneigung der Zuflüsse stromaufwärts der Rohre, die zum automatisch dimensionierten Fließweg gehören. Weitere Informationen finden Sie auf der Seite Methode de Caquot.
Niederschlagsquelle
Wenn im Dropdown-Menü Spitzenabflussberechnung die Option Rationale Methode oder (UK) Modifizierte rationale Methode ausgewählt ist, werden im Dropdown-Menü Niederschlagsquelle die aktuell konfigurierten IDF-Kurven und die Niederschläge der Formate FEH, FSR, ARR, Desbordes und Bemessungsniederschlag (Chinesisch) in der Niederschlagsverwaltung angezeigt. Bei der automatischen Größenbestimmung von Rohren/Kanälen wird die Niederschlagsintensität aus der ausgewählten Niederschlagsquelle basierend auf der Bewegungszeit für das Rohr/den Kanal abgerufen.
Wenn im Listenfeld Spitzenabflussberechnung Methode de Caquot ausgewählt ist, werden im Listenfeld Niederschlagsquelle nur die Desbordes-Niederschläge aufgeführt, die in der Niederschlagsverwaltung konfiguriert sind.
In beiden Fällen werden die Parameter der ausgewählten Niederschlagsquelle unterhalb des Dropdown-Menüs Niederschlagsquelle angezeigt. Wenn außerdem im Listenfeld zur Berechnung des Spitzenabflusses die Methode de Caquot ausgewählt wird, werden die Kontrollkästchen Caquot – Basisparameter und Formkorrektur verwenden unter den Parametern der ausgewählten Niederschlagsquelle angezeigt. Rechts neben den Basisparametern befindet sich eine Schaltfläche für die Berechnung. Wenn Sie auf diese Schaltfläche klicken, wird ein separates Formular angezeigt, in dem Sie die erweiterten Caquot-Parameter ändern können. Dadurch werden die im Formular für Netzrichtlinien angezeigten Caquot-Basisparameter neu berechnet.
Minimale Zeit für Einlauf
Dies ist die Mindestzeit, die auf die Zeit für Einlauf angewendet werden sollte. Diese Zeit benötigt der Niederschlag im Einzugsgebiet, um den Anfang der Leitung zu erreichen. Sie kann als Konzentrationszeit für den Zuflussbereich betrachtet werden. Sie wird zur Fließzeit in der Verbindung hinzugefügt, um eine Gesamtfließzeit im gesamten Netz zu erzeugen, wie im Netzentwurfsbericht angegeben. Dies ist am Anfang jeder Stranglinie erforderlich.
Maximale Bewegungszeit
Dadurch kann die maximale Bewegungszeit im System auf den angegebenen Wert begrenzt werden. So wird verhindert, dass die Intensität verwendet wird, um das Rohr/den Kanal auf einen niedrigen Wert zu dimensionieren.

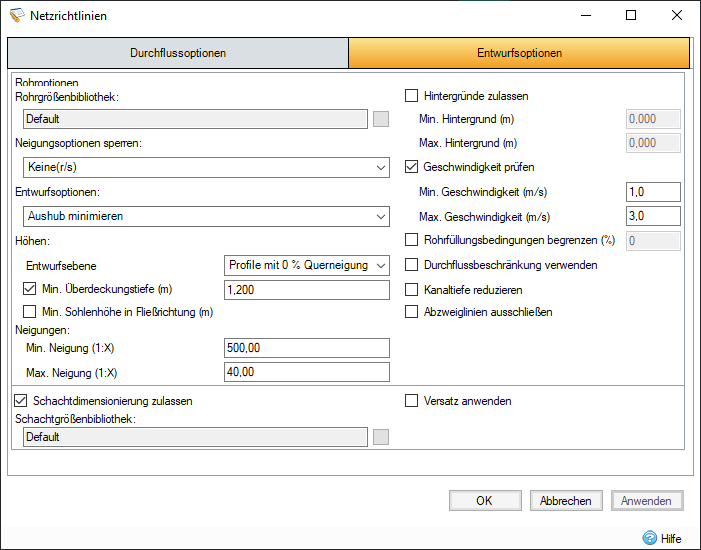

Entwurfsoptionen
Diese Entwurfsparameter dienen als Leitfaden für den Netzentwurf.
Rohroptionen
Dieser Abschnitt enthält die relevanten Felder zum Konfigurieren des Netzentwurfs.
Rohrgrößenbibliothek: Die Rohrgrößenbibliothek ist eine fortlaufende Liste von Rohrdurchmessern. Sie können neue Rohrbibliotheken definieren, indem Sie auf die Schaltfläche neben dem Feld klicken.
Neigungsoptionen sperren: Sperren Sie bestimmte Werte von Verbindungen während der Dimensionierung. Die folgenden Optionen sind zum Sperren verfügbar:
- Keine
- Neigungen (Verhältnis)
- Neigungen und Sohlenhöhen
- Neigungen und Scheitelhöhen
Entwurfsoptionen: Legen Sie fest, was bei der Rohrdimensionierung minimiert werden soll:
- Aushub minimieren: Die Rohre werden vergrößert, und es wird versucht, eine Verringerung des Aushubs der Rohre zu vermeiden.
- Rohrdurchmesser minimieren: Die Rohre werden niedriger und steiler gestaltet, dabei wird versucht, eine Größenanpassung der Rohre zu vermeiden.
Entwurfsebene: Wählen Sie im Dropdown-Menü die Option Profile mit 0 % Querneigung (Rohrunterkante) oder Gleiche Sohlen, um das System mit Profilen mit 0 % Querneigung bzw. mit gleichen Sohlen zu entwerfen.
Minimale Überdeckungstiefe: Die gewünschte Tiefe vom Rohrscheitel/der Kanaloberkante bis zur Überdeckungshöhe. Wenn bereits Geländehöhen eingegeben wurden, zeigt das Programm eine Warnung an, wenn die gewünschte Überdeckung bis zur Geländehöhe nicht erreicht wurde. Wenn die Option aktiviert ist, wird bei der automatischen Größenberechnung versucht, das System neu zu entwerfen und die oben genannte Überdeckung zu erreichen, sofern dies machbar ist.
Mindestneigung: Die gewünschte Mindestneigung für ein Rohr/einen Kanal. Dies ist wünschenswert, wenn der Boden flach ist oder von den Rohren weg geneigt ist und Mindestneigungen erforderlich sind, um den Aushub zu reduzieren. Wenn die Option aktiviert ist, wird bei der automatischen Größenberechnung versucht, das System neu zu entwerfen und die Mindestneigung zu erreichen, wo dies machbar ist.
Maximale Neigung: Die gewünschte maximale Neigung für ein Rohr/einen Kanal. Dies ist wünschenswert, da eine zu flache Verlegung von Verbindungen zu Blockierungen führen kann.
Hintergründe zulassen: Bei Auswahl dieser Option werden beim Netzentwurf die Hintergründe zwischen Verbindungen berücksichtigt und versucht, innerhalb des Mindest- und Höchstwerts zu entwerfen.
Minimaler Hintergrund: Der gewünschte minimale Hintergrund für ein Verbindungspaar. Wenn ein Hintergrund darunter liegt, wird er auf 0 gesenkt.
Maximaler Hintergrund: Der gewünschte maximale Hintergrund für ein Verbindungspaar. Wenn ein Hintergrund darüber liegt, wird er auf diesen Wert reduziert.
Geschwindigkeit prüfen: Bei Auswahl dieser Option wird im Netzentwurf die Geschwindigkeit jeder Verbindung berücksichtigt und versucht, innerhalb des Mindest- und Höchstwerts zu entwerfen. In einer Sanitärphase steht ein zusätzliches Kombinationsfeld zur Verfügung, in dem Sie die Geschwindigkeitsmethode auswählen können: Vollständige Bohrung, 1/3 proportionale Geschwindigkeit und (UK) 1/3 proportionale Geschwindigkeit (nur in der Region Großbritannien verfügbar).
Vollständige Bohrung: Die Geschwindigkeit bei vollständiger Bohrung für Verbindungen wird bei der Dimensionierung in Bezug auf die minimale und maximale Geschwindigkeit verwendet.
1/3 proportionale Geschwindigkeit: Die proportionale Geschwindigkeit, die von einer Verbindung mit nur 1/3 des berechneten Volumenstroms erreicht wird, wird bei der Dimensionierung im Vergleich zur minimalen und maximalen Geschwindigkeit verwendet.
(UK) 1/3 proportionale Geschwindigkeit: Die proportionale Geschwindigkeit, die durch eine Verbindung mit nur 1/3 des berechneten Volumenstroms erreicht wird, wird verwendet, wenn die Dimensionierung im Vergleich zur minimalen und maximalen Geschwindigkeit vorgenommen wird und zusätzliche Neigungsregeln angewendet werden (siehe Link).
Min. Geschwindigkeit: Die gewünschte Mindestgeschwindigkeit für ein Rohr/einen Kanal. Das Programm wählt dann einen Rohrdurchmesser und eine Neigung mit ausreichender Kapazität aus, um die erforderliche Geschwindigkeit bei vollständiger Bohrung zu erzielen. Wenn die Option aktiviert ist, wird bei der automatischen Größenberechnung versucht, das System neu zu entwerfen und die Mindestneigung zu erreichen, wo dies machbar ist.
Max. Geschwindigkeit: Die gewünschte maximale Geschwindigkeit für ein Rohr/einen Kanal.
Rohrfüllungsbedingungen begrenzen: Der Anteil des Rohrs, der gefüllt wird, damit es als voll gilt.
Volumenstrombeschränkung verwenden: Durch Auswahl dieser Option wird der Basisvolumenstrom einer Verbindung mit Volumenstrombeschränkung auf diese Volumenstrombeschränkung beschränkt.
Kanaltiefe reduzieren: Bei Auswahl dieser Option kann der Netzentwurf die Kanaltiefe und -höhe reduzieren, indem eingehende Verbindungen zum Kanal berücksichtigt werden.
Stranglinien ausschließen: Durch Auswahl dieser Option kann der Netzentwurf die Rohrdimensionierung nur für die Hauptleitung durchführen.
Schachtdimensionierung zulassen
Dieser Abschnitt enthält die relevanten Felder zum Konfigurieren der Schachtdimensionierung. Dieses Kontrollkästchen steuert, ob die Schachtdimensionierung durchgeführt wird. Wenn es nicht angeklickt wird, werden die Felder deaktiviert.
Schachtgrößenbibliothek: Die Schachtgrößenbibliothek ist eine Liste mit mehreren Kategorien, die sich auf die Größe der Schächte in Bezug auf die Verbindung und Tiefe beziehen. Sie wird auch zur Bestimmung des Leiterüberstands, des Podests und der Bermenerstellungsbreite verwendet, die für den Versatz erforderlich sind.
Versatz anwenden: Durch Auswahl dieser Option wird festgestellt, dass an allen Knotenpunkten, die die Anforderungen erfüllen, Versätze erforderlich sind. Weitere Informationen zu Versätzen und deren Anforderungen finden Sie unter Automatische Berechnung der Schachtgröße.
