Volumen total
El valor Volumen total que se muestra en la esquina inferior derecha del formulario de datos muestra el volumen disponible en el sistema hasta la elevación del desagüe de seguridad.

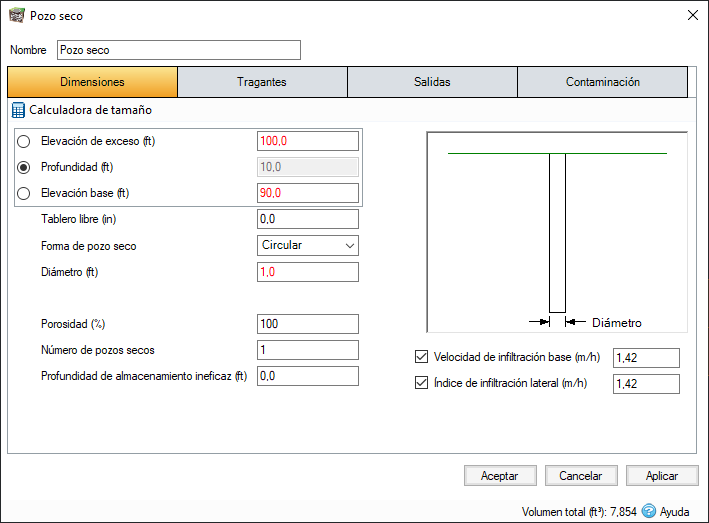

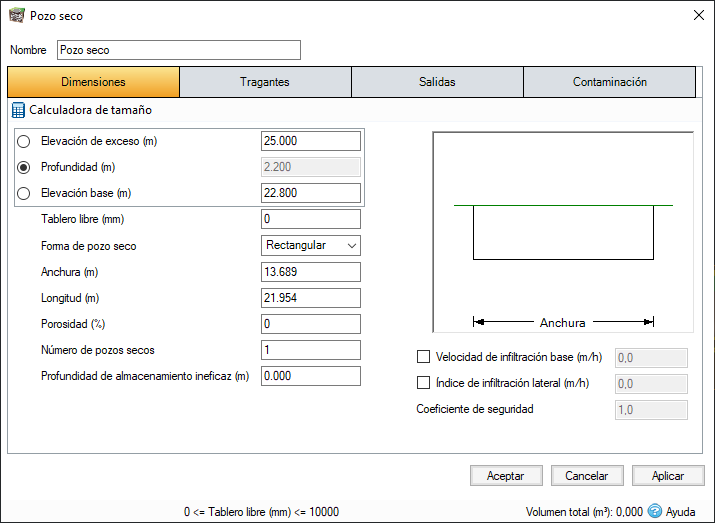

Cotas
La ficha Cotas tiene los siguientes campos:
La profundidad dentro del control de aguas pluviales se determina a partir de dos de los tres parámetros siguientes, con el tercero calculado automáticamente en función de la opción seleccionada:
- Elevación de excedencia: representa la elevación (por encima del punto de referencia) del control de aguas pluviales sobre el que se informa de la inundación. Puede ser la elevación que interactúa con la superficie del suelo o la parte superior de un dique, la que sea más alta. Se puede especificar una elevación de cresta de desbordamiento o de vertiente en una elevación inferior como parte de los detalles de control de salida. Si hay un modelo de datos de superficie (TIN), la elevación de excedencia se toma automáticamente del centro del icono o del punto más bajo del perímetro si se ha dibujado un contorno. Esto, combinado con el parámetro Desagüe de seguridad, permite asignar un estado de riesgo de inundación al sistema en el resumen. Para los controles de aguas pluviales en un talud, la elevación de excedencia se aplica al extremo aguas abajo (más bajo). Por encima de la Elevación de excedencia, el agua se almacenará sobre el suelo y, a continuación, se permitirá su desagüe de nuevo en la red. El área de estanque utilizada para el volumen inundado es el área que ocupa el pozo seco en el plano.
- Profundidad: representa la profundidad del control de aguas pluviales.
- Elevación base: representa la elevación (por encima de la referencia) de la base del control de aguas pluviales.
Desagüe de seguridad: controla lo cerca que se encuentra la elevación de excedencia especificada que debe alcanzar el agua antes de que el estado (en el resumen) muestre el riesgo de inundación.
Forma de pozo seco: rectangular/cuadrado/circular.
Anchura (formas rectangulares y cuadradas): anchura de pozo seco.
Diámetro (forma circular): diámetro del pozo seco.
Longitud (forma rectangular): diámetro del pozo seco.
Porosidad: el porcentaje del volumen de almacenamiento disponible para el almacenamiento. Esto viene determinado por el tipo de material de relleno que se utiliza. Por ejemplo, para escombros suele ser un 30 %.
Número de pozos secos: el número de pozos secos necesarios.
Profundidad de almacenamiento ineficaz: profundidad por debajo de la Elevación de excedencia que no está disponible para el almacenamiento de agua.
Velocidad de infiltración base: define la velocidad de infiltración a través de la base del área de filtro. Esto se debe determinar a partir de una prueba de rendimiento del emplazamiento.
Velocidad de infiltración lateral: define la velocidad de infiltración a través de los lados del área de filtro. Esto se debe determinar a partir de una prueba de rendimiento del emplazamiento.
Coeficiente de seguridad: reduce la velocidad de infiltración durante el análisis para compensar la obstrucción con sedimentos o un mantenimiento deficiente. Esto es obligatorio para el Reino Unido.
Calculadora de tamaño:
La opción Calculadora de tamaño permite al usuario cambiar el tamaño del pozo seco especificando un volumen y un parámetro para modificarlo con el fin de alcanzar ese volumen. La calculadora de tamaño se describe con más detalle en la sección Asistente de cálculo de tamaño de aguas pluviales.
Tragantes
Explore la página Tragantes para obtener más información sobre los distintos tipos de tragantes que se pueden especificar.
Salidas
Explore la página Salidas para obtener más información sobre los diferentes tipos de salidas que se pueden especificar.

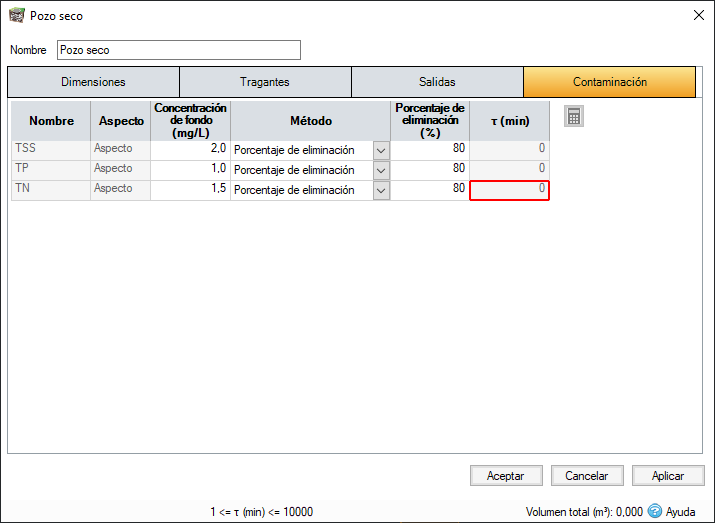

Contaminación
La ficha Contaminación tiene los siguientes campos:
Nombre: nombre de los contaminantes. Se rellena en función de los Contaminantes configurados como parte de los datos del emplazamiento.
Concentración de fondo: valor por debajo del cual la concentración de contaminación no puede disminuir durante el análisis. Cuando la concentración alcanza esta elevación, no se produce ninguna eliminación adicional.
Método: se puede seleccionar el método Porcentaje de eliminación o Descomposición de primer orden. Haga clic en los vínculos para obtener más información sobre cada método.
Porcentaje de eliminación: disponible si se ha introducido un porcentaje de eliminación. El valor introducido se deducirá del caudal de entrada al sistema.
τ: la constante de tiempo de descomposición o la vida útil (promedio) del contaminante. Se puede introducir manualmente o calcular a partir de la constante de descomposición o de la mitad de la vida útil de descomposición. Consulte Método de eliminación de contaminantes - Descomposición de primer orden para obtener más información.
