Las opciones de caudal y diseño utilizadas por Diseño de redes se pueden modificar en este formulario, en lugar de ejecutar el asistente.

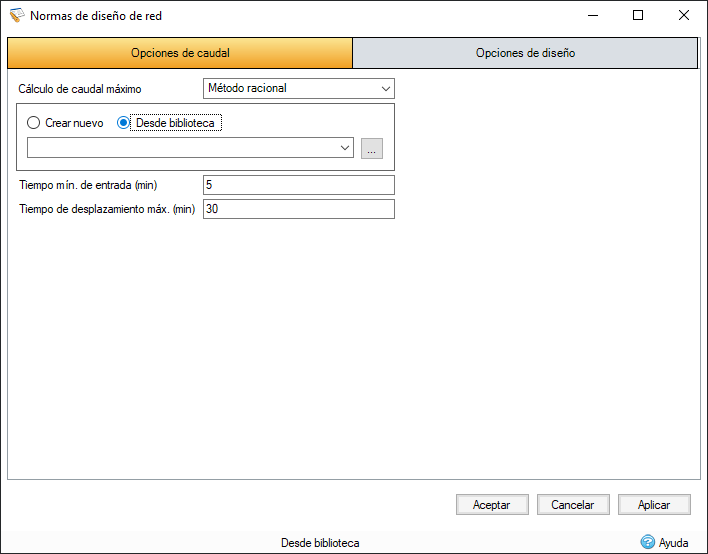

Opciones de caudal
Estos parámetros se utilizan para determinar el caudal en la red.
Cálculo de caudal máximo
Seleccione el método de cálculo que se utilizará al ajustar el tamaño de las tuberías o los canales. Elija una de las opciones siguientes:
- Método racional: Caudal = Intensidad de lluvia x Área total + Caudal base total
- Método racional: Caudal = Intensidad de Lluvia x Área Total * Cr(1,3) + Caudal base total
- Método de Caquot: el caudal se calcula mediante las ecuaciones del Método de Caquot, que tienen una implicación mucho mayor que las ecuaciones del método racional. Las entradas del método son los parámetros de Caquot (básicos y avanzados), los parámetros de lluvia Desbordes seleccionados y la longitud de la ruta de escorrentía y el talud de cuenca vertiente de los flujos de entrada aguas arriba de las tuberías pertenecientes a la ruta de caudal de tamaño automático. Puede encontrar más información en la página dedicada al Método de Caquot.
Origen de lluvia
Cuando se selecciona Método racional en el cuadro de lista Cálculo de caudal máximo, el cuadro de lista Origen de lluvia muestra las curvas IDF configuradas actualmente y las precipitaciones FEH, FSR, ARR, Desbordes y Diseño chino en el Administrador de precipitaciones . Al ajustar automáticamente el tamaño de tuberías o canales, la intensidad de lluvia se recuperará del origen de lluvia seleccionado en función del tiempo de desplazamiento de la tubería o el canal.
Cuando se selecciona Método de Caquot en el cuadro de lista Cálculo de caudal máximo, el cuadro de lista Origen de lluvia muestra solo las lluvias de Desbordes configuradas en el Administrador de precipitaciones.
En cualquier caso, los parámetros del origen de lluvia seleccionado se muestran debajo del cuadro de lista Origen de lluvia. Además, si se selecciona el método de Caquot en el cuadro de lista Cálculo de caudal máximo, las casillas de verificación Parámetros base de Caquot y Usar corrección de forma se muestran debajo de los parámetros del origen de lluvia seleccionado. A la derecha de Parámetros base hay un botón de cálculo. Al hacer clic en este botón, se muestra un formulario independiente que permite modificar los parámetros avanzados de Caquot, lo que a su vez vuelve a calcular los parámetros base de Caquot que se muestran en el formulario de normas de diseño de red.
Tiempo mínimo de entrada
Es el tiempo mínimo que se debe aplicar a la hora de entrada. Es el tiempo que tarda la lluvia que cae sobre la cuenca vertiente en alcanzar el extremo inicial de la línea, que se puede considerar el tiempo de concentración para el área de caudal de entrada. Esto se añade al tiempo de desplazamiento en la conexión para generar un tiempo de desplazamiento global en toda la red, como se muestra en el informe de diseño de red. Esto es necesario en el cabezal hidráulico de cada línea de ramificación.
Tiempo máximo de desplazamiento
Esto permite limitar el tiempo de desplazamiento máximo del sistema al valor especificado. Esto evita que la intensidad se utilice para ajustar el tamaño de la reducción de la tubería/canal a un nivel bajo.

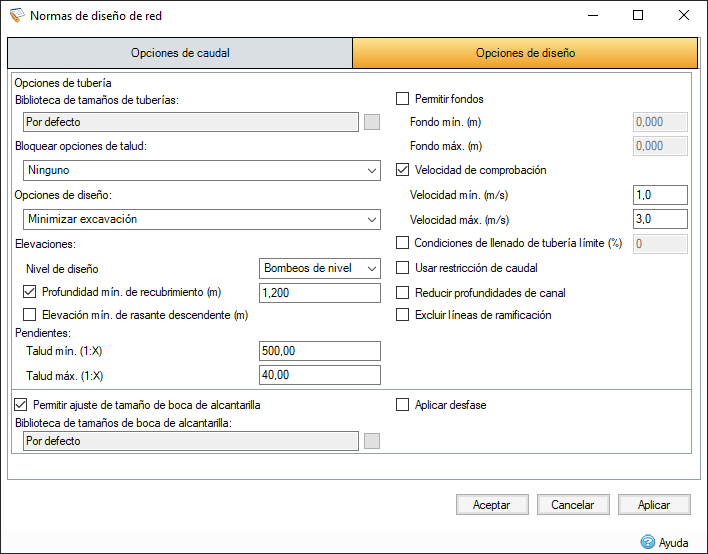

Opciones de diseño
Estos parámetros de diseño se utilizan para guiar el diseño de redes.
Opciones de tubería
Esta sección incluye los campos pertinentes para configurar el diseño de redes.
Biblioteca de tamaños de tuberías: la Biblioteca de tamaños de tubería es una lista secuencial de diámetros de tuberías. Las nuevas bibliotecas de tuberías se pueden definir haciendo clic en el botón situado junto al cuadro.
Bloquear opciones de talud: bloquee determinados valores de conexiones durante el ajuste de tamaño. Están disponibles las siguientes opciones para bloquear:
- Ninguno
- Taludes
- Taludes y elevaciones de rasante
- Taludes y elevaciones de bombeo
Opciones de diseño: especifique lo que se debe minimizar en el ajuste de tamaño de tuberías:
- Minimizar excavación: las tuberías se agrandarán y se intentará evitar reducir la excavación de las tuberías.
- Minimizar diámetro de tubería: las tuberías se volverán más bajas y más empinadas, y se intentará evitar cambiar el tamaño de las tuberías.
Nivel de diseño: seleccione Bombeo desvanecido (cielos rasos) o Rasantes de nivel en el cuadro de lista para diseñar el sistema con bombeos desvanecidos o rasantes de nivel respectivamente.
Profundidad de cobertura mínima: profundidad deseada desde el bombeo de la tubería o la parte superior del canal hasta la elevación de cobertura. Cuando ya se hayan introducido elevaciones de terreno, el programa le advertirá cuando no se haya alcanzado el recubrimiento deseado hasta la elevación de terreno. Cuando la opción está activada, el cálculo automático del tamaño intentará rediseñar el sistema y conseguir el recubrimiento anterior donde sea posible.
Talud mínimo: talud mínimo deseado para una tubería o un canal. Se recomienda esta opción cuando el suelo es plano o está inclinado hacia fuera de las tuberías y se requieren taludes mínimos para reducir la excavación. Cuando la opción está activada, el cálculo de tamaño automático intentará rediseñar el sistema y alcanzar el talud mínimo donde sea posible.
Pendiente máxima: talud máximo deseado para una tubería o un canal. Esto es lo ideal, ya que la colocación de conexiones demasiado planas puede provocar bloqueos.
Permitir fondos: si se selecciona esta opción, el diseño de redes tendrá en cuenta los fondos entre las conexiones e intentará diseñar dentro del mínimo y máximo.
Fondo mínimo: el fondo mínimo deseado para un par de conexiones, si un fondo está por debajo de este, se reduce a 0.
Fondo máximo: el fondo máximo deseado para un par de conexiones, si un fondo está por encima de este, se reduce a este valor.
Comprobar velocidad: si se selecciona esta opción, el diseño de redes tendrá en cuenta la velocidad de cada conexión e intentará diseñar dentro del mínimo y máximo. En una fase de saneamiento, hay un cuadro combinado adicional disponible para seleccionar el método de velocidad: taladro completo, 1/3 de velocidad proporcional (Reino Unido) y 1/3 de velocidad proporcional (solo disponible en la región del Reino Unido).
Extensión completa: la velocidad de taladro completo de la conexión se utiliza al ajustar el tamaño con la velocidad mínima y máxima.
1/3 de velocidad proporcional: la velocidad proporcional obtenida mediante una conexión con solo 1/3 del caudal calculado se utiliza al ajustar el tamaño con la velocidad mínima y máxima.
1/3 de velocidad proporcional (Reino Unido): la velocidad proporcional obtenida por una conexión con solo 1/3 del caudal calculado se utiliza al ajustar el tamaño con la velocidad mínima y máxima, y se aplican reglas de talud adicionales (consulte el vínculo).
Velocidad mínima: velocidad mínima deseada para una tubería o un canal. A continuación, el programa elegirá un diámetro de tubería y un talud con la capacidad suficiente para proporcionar la velocidad de taladro completo requerida. Cuando la opción está activada, el cálculo de tamaño automático intentará rediseñar el sistema y alcanzar el talud mínimo donde sea posible.
Velocidad máxima: velocidad máxima deseada para una tubería o un canal.
Condiciones de llenado de tubería límite: cantidad de tubería que se rellena para que se considere "completa".
Usar restricción de caudal: si se selecciona esta opción, el caudal base de cualquier conexión con una restricción de caudal se limita a esa restricción de caudal.
Reducir profundidades de canal: si se selecciona esta opción, el diseño de redes puede reducir la profundidad y la altura del canal teniendo en cuenta las conexiones entrantes al canal.
Excluir líneas de ramificación: si se selecciona esta opción, el diseño de redes puede realizar el ajuste de tamaño de la tubería solo en la línea principal.
Permitir ajuste de tamaño de boca de alcantarilla
Esta sección incluye los campos pertinentes para configurar el tamaño de la boca de alcantarilla. Esta casilla de verificación controla si se aplicará el tamaño de boca de alcantarilla desactivando los campos si no se activa.
Biblioteca de tamaños de boca de alcantarilla: la Biblioteca de tamaños de boca de alcantarilla es una lista de varias categorías relacionadas con el tamaño de las bocas de alcantarilla en relación con la conexión y la profundidad. Además, también se utiliza para determinar la protuberancia de la escalera, la anchura de descansillo y de bancada necesaria para el desfase.
Aplicar desfase: si se selecciona esta opción, se determinan los desfases necesarios en cualquier unión que cumpla los requisitos. Consulte Cálculo de tamaño automático de boca de alcantarilla para obtener más información sobre los desfases y sus requisitos.
