Volume total
La valeur de volume total affichée dans le coin inférieur droit du formulaire de données indique le volume disponible dans le système jusqu’au niveau de revanche.
Dimensions

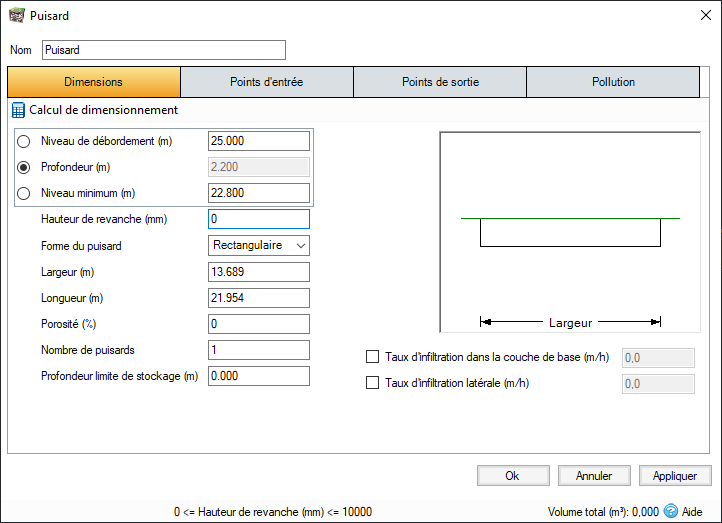

L’onglet Dimensions contient les champs suivants :
La profondeur des techniques alternatives est déterminée à partir de deux des trois paramètres suivants, le troisième étant calculé automatiquement en fonction de l’option sélectionnée :
- Niveau de débordement : représente le niveau (au-dessus du datum) de la technique alternative au-dessus de laquelle l’inondation est signalée. Il peut s’agir du niveau en interaction avec la surface du sol ou le haut d’un talus, selon la valeur la plus élevée. Un niveau de crête d’évacuateur ou de trop-plein peut être spécifié à un niveau inférieur dans les détails du contrôle du point de sortie. En présence d’un modèle de données topographiques (TIN), le niveau de débordement est automatiquement récupéré à partir du centre de l’icône ou du point le plus bas du périmètre du bassin d’infiltration si une surface a été dessinée. Combinée avec le paramètre Revanche, cette option permet d’affecter un état de risque d’inondation au système dans la synthèse. Pour les techniques alternatives sur une pente, le niveau de débordement s’applique à l’extrémité (la plus basse) en aval. Au-dessus du niveau de débordement, l’eau est stockée au-dessus du sol et peut ensuite être évacuée dans le réseau. La zone de stockage en surface utilisée pour le volume inondé correspond à celle occupée par le puisard sur le plan.
- Profondeur : représente la profondeur de la technique alternative.
- Niveau minimum : représente le niveau (au-dessus du datum) de la technique alternative.
Hauteur de revanche : contrôle la proximité du niveau de débordement spécifié que l’eau doit atteindre avant que l’état (dans la synthèse) n’indique un risque d’inondation.

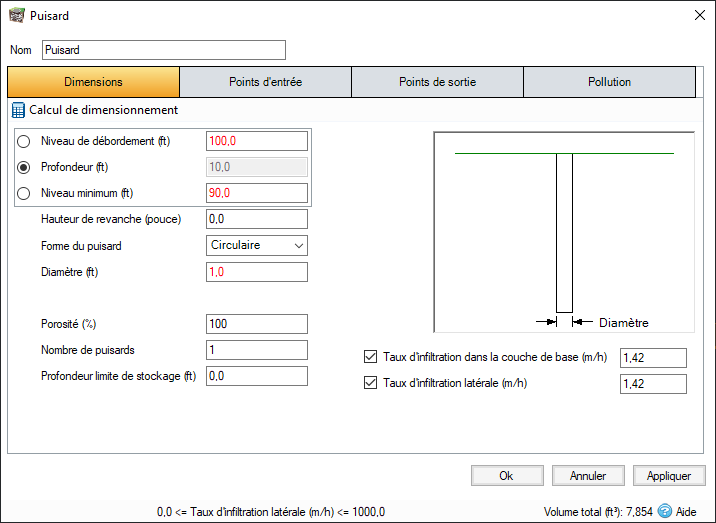

Forme du puisard : rectangulaire/carrée/circulaire.
Largeur (formes rectangulaires et carrées) : largeur du puisard.
Diamètre (forme circulaire) : diamètre du puisard.
Longueur (forme rectangulaire) : longueur du puisard.
Porosité : pourcentage du volume de stockage disponible. Cette valeur est déterminée par le type de remblai utilisé. Par exemple : Généralement 30 % pour les gravats.
Nombre de puisards : nombre de puisards requis.
Profondeur limite de stockage : hauteur sous le niveau de débordement qui n’est pas disponible pour le stockage de l’eau.
Taux d’infiltration dans la couche de base : définit le taux d’infiltration à travers la base de la couche filtrante. Cette valeur doit être déterminée via un test de performance sur site.
Taux d’infiltration latérale : définit le taux d’infiltration à travers les côtés de la couche filtrante. Cette valeur doit être déterminée via un test de performance sur site.
Facteur de sécurité : réduit le taux d’infiltration lors de l’analyse pour tenir compte de l’envasement ou de la mauvaise maintenance. Cela est obligatoire pour le Royaume-Uni.
Calcul de dimensionnement :
L’option Calcul de dimensionnement permet à l’utilisateur de redimensionner le puisard en spécifiant un volume et un paramètre à modifier pour obtenir ce volume. Elle est présentée plus en détail dans la section Calcul de dimensionnement des techniques alternatives.
Points d’entrée
Consultez la page Points d’entrée pour en savoir plus sur les différents types de points d’entrée que vous pouvez spécifier.
Points de sortie
Pour plus d’informations sur les différents types de points de sortie pouvant être spécifiés, consultez la page Points de sorties.
Pollution

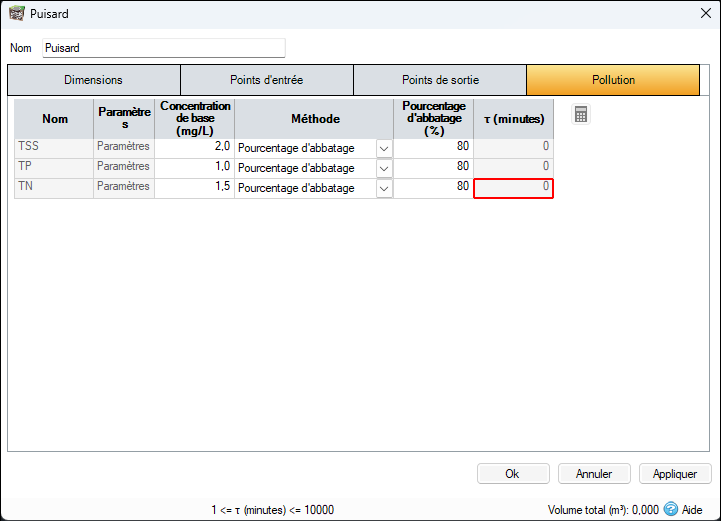

L’onglet Pollution contient les champs suivants :
Nom : nom des polluants. Ce champ est renseigné en fonction des polluants définis dans les données du site.
Concentration de base : valeur en dessous de laquelle la concentration de pollution ne peut pas diminuer durant l’analyse. Lorsque la concentration atteint ce niveau, aucune autre élimination n’a lieu.
Méthode : vous pouvez choisir la méthode Pourcentage d’abattage ou Dégradation de premier ordre. Cliquez sur les liens pour obtenir plus d’informations sur chaque méthode.
Pourcentage d’abattage : disponible si vous avez spécifié un pourcentage d’abattage. La valeur entrée est déduite de l’apport dans le système.
τ : constante de durée de décomposition ou durée de vie (moyenne) du polluant. Vous pouvez la saisir manuellement ou la calculer à partir de la constante de décomposition ou de la demi-vie de la décomposition. Pour obtenir plus d’informations, reportez-vous à la section Méthode d’élimination des polluants - Dégradation de premier ordre.
