Des techniques alternatives de bassins peuvent être utilisées pour modéliser toute une gamme de techniques alternatives, y compris, mais sans s’y limiter des bassins humides et secs, des bassins de rétention et de stockage, des bassins d’infiltration, des bassins d’évapotranspiration, des réservoirs et d’autres vides de stockage.
La table Profondeur-Surface-Périmètre offre la flexibilité nécessaire pour représenter ces différents systèmes.
Volume total
La valeur Volume total affichée dans l’angle inférieur droit du formulaire de données indique le volume disponible dans le système jusqu’au niveau de la revanche.
Dimensions
L’onglet Dimensions contient les champs suivants :
La profondeur des techniques alternatives est déterminée à partir de deux des trois paramètres suivants, le troisième étant calculé automatiquement en fonction de l’option sélectionnée :

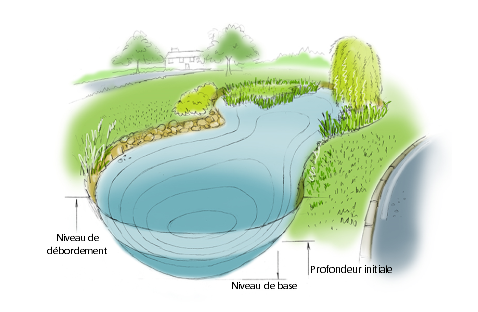

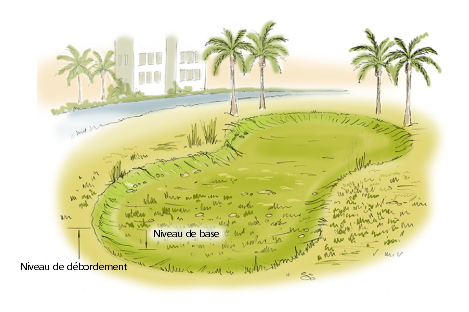

- Niveau de débordement : représente le niveau (au-dessus du datum) de la technique alternative au-dessus de laquelle l’inondation est signalée. Il peut s’agir du niveau en interaction avec la surface du sol ou le haut d’un talus, selon la valeur la plus élevée. Un niveau de crête d’évacuateur ou de trop-plein peut être spécifié à un niveau inférieur dans les détails du contrôle du point de sortie. En présence d’un modèle Topographie (TIN), le niveau de débordement est automatiquement récupéré à partir du centre de l’icône ou du point le plus bas du périmètre si une surface a été dessinée. Combinée avec le paramètre Revanche, cette option permet d’affecter un état de risque d’inondation au système dans la synthèse. Pour les techniques alternatives sur une pente, le niveau de débordement s’applique à l’extrémité (la plus basse) en aval. Au-dessus du niveau de débordement, l’eau est stockée au-dessus du sol et peut ensuite être évacuée dans le réseau. La zone de stockage en surface utilisée pour le volume inondé correspond à celle occupée par le bassin sur le plan.
- Profondeur : représente la profondeur de la technique alternative.
- Niveau minimum : représente le niveau (au-dessus du datum) de la technique alternative.
Hauteur de revanche : contrôle la proximité du niveau de débordement spécifié que l’eau doit atteindre avant que l’état (dans le résumé) n’indique un risque d’inondation.
Profondeur initiale : définit la profondeur initiale mouillée dans l’installation.
Porosité : définit le pourcentage du bassin disponible pour le stockage. Cette valeur est déterminée par le type de remblai utilisé, c’est-à-dire 100 % s’il est vide ou 30 % pour les gravats.
Pente moyenne : la pente latérale moyenne est déterminée à partir de la différence entre l’aire supérieure et l’aire minimum, en supposant que les côtés sont circulaires.
Profondeur-Surface-Volume Feuille de calcul
Cette feuille de calcul indique la surface et le volume de la section d’infiltration circulaire pour la structure à chaque profondeur. Une profondeur de 0 m correspond au niveau du radier et la surface spécifiée à 0 m est considérée comme la base de la structure. Toutes les zones au-dessus du sommet de la structure peuvent être laissées vides.
Au-dessus de la feuille de calcul figure une zone déroulante Colonne éditable qui permet à l’utilisateur de choisir la valeur Surface ou Volume dans la feuille de calcul.
Alors que la surface à chaque profondeur indique la surface de la section circulaire à cette profondeur, le volume désigne le volume cumulé pour toutes les profondeurs jusqu’à la profondeur de la ligne suivante. Si la valeur de la liste déroulante Colonne éditable est « Surface », l’utilisateur peut spécifier une surface pour que le volume de la même ligne soit calculé. À l’inverse, si l’option « Volume » est sélectionnée dans la liste déroulante Colonne éditable, l’utilisateur peut spécifier un volume dans une ligne et la surface sera calculée dans la ligne suivante (en conservant la même surface dans la même ligne). Notez que dans ce cas, il est possible de spécifier un volume qui est trop petit pour la zone de la ligne et de la hauteur actuelles entre la ligne actuelle et la ligne suivante, auquel cas la zone sera définie sur -1 et un volume plus élevé devra être spécifié.
Incrément de profondeur (m)
Entrez l’incrément de profondeur pour la feuille de calcul de la zone du réservoir. Des valeurs faibles permettent d’obtenir un résultat plus précis, mais limitent la hauteur de la structure.
Calcul de dimensionnement
L’option Calcul de dimensionnement permet à l’utilisateur de redimensionner le bassin en spécifiant un volume et un paramètre à modifier pour obtenir ce volume. Elle permet également à l’utilisateur de spécifier une pente latérale pour le bassin. L’option de calcul de dimensionnement est présentée plus en détail dans la section Calcul de dimensionnement des techniques alternatives.
Points d’entrée
Consultez la page Points d’entrée pour plus de détails sur les différents types de points d’entrée qui peuvent être spécifiés.
Points de sortie
Pour plus d’informations sur les différents types de points de sortie pouvant être spécifiés, consultez la page Points de sorties.
Avancé

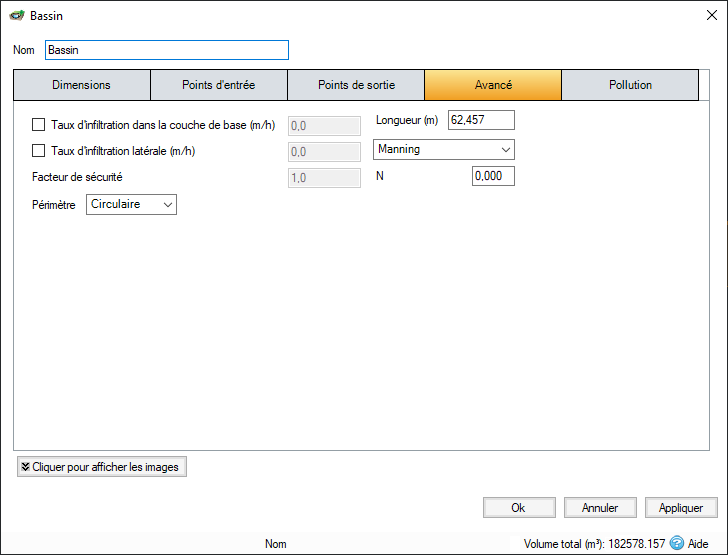

L’onglet Avancé contient les champs suivants :
Taux d’infiltration dans la couche de base : définit le taux d’infiltration à travers la base de la couche filtrante. Cette valeur doit être déterminée via un test de performance sur site.
Taux d’infiltration latérale : définit le taux d’infiltration à travers les côtés de la couche filtrante. Cette valeur doit être déterminée via un test de performance sur site.
Facteur de sécurité : réduit le taux d’infiltration lors de l’analyse pour tenir compte de l’envasement ou de la mauvaise maintenance. Cela est obligatoire pour le Royaume-Uni.
Périmètre : indique si le périmètre du calcul d’infiltration latérale doit être circulaire, rectangulaire ou carré. La valeur par défaut est circulaire.
Longueur : longueur maximale du chemin à travers la technique alternative, utilisée uniquement pour le calcul du temps de transit. La longueur sera automatiquement définie à partir des dimensions de la technique alternative, sauf si une autre valeur est spécifiée, auquel cas elle est définie sur « Spécifié par l’utilisateur ».
Schéma de friction : spécifie la formule utilisée pour calculer la vitesse et le temps de transit. Sélectionnez Manning ou Colebrook-White. La variable qui apparaît sous la zone de liste déroulante varie selon l’option sélectionnée.
n : valeur n de rugosité de Manning. Utilisé par l’équation de la formule de Manning pour calculer la vitesse et, par conséquent, le temps de transit lors de l’utilisation de l’option de Manning.
Rugosité : coefficient de rugosité Colebrook-White. Utilisée par l’équation de la formule Colebrook-White pour calculer la vitesse et, par conséquent, le temps de transit si l’option Colebrook-White est utilisée.
Pollution

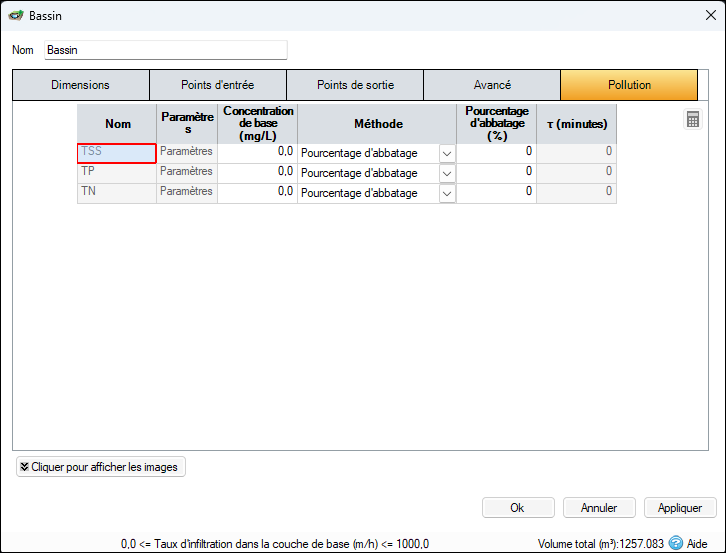

L’onglet Pollution contient les champs suivants :
Nom : nom des polluants. Ce champ est renseigné en fonction des polluants définis dans les données du site.
Concentration de base : valeur en dessous de laquelle la concentration de pollution ne peut pas diminuer durant l’analyse. Lorsque la concentration atteint ce niveau, aucune autre élimination n’a lieu.
Méthode : vous pouvez choisir la méthode Pourcentage d’abattage ou Dégradation de premier ordre. Cliquez sur les liens pour obtenir plus d’informations sur chaque méthode.
Pourcentage d’abattage : disponible si vous avez spécifié un pourcentage d’abattage. La valeur entrée est déduite de l’apport dans le système.
τ : constante de durée de décomposition ou durée de vie (moyenne) du polluant. Vous pouvez la saisir manuellement ou la calculer à partir de la constante de décomposition ou de la demi-vie de la décomposition. Pour obtenir plus d’informations, reportez-vous à la section Méthode d’élimination des polluants - Dégradation de premier ordre.
