솔리드 볼륨 지지 구조

솔리드 볼륨 지지점 도구는 선택한 솔리드 바디, 솔리드 바디의 면, 구성요소 또는 메쉬 면 그룹 아래에 볼륨을 채우는 큰 지지 구조를 생성합니다. 솔리드 볼륨 지지점은 대부분의 부품, 특히 돌출부가 큰 부품에 사용할 수 있습니다.

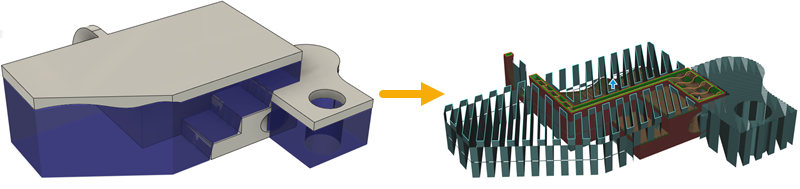

솔리드 볼륨 지지점이 생성될 때(왼쪽) 및 시뮬레이션할 때(오른쪽) 예.

솔리드 볼륨 지지점은 대부분 스파스 지그재그 패턴을 기반으로 하며, 맨 위의 밀도가 높으므로 지지되는 도면층의 품질을 개선합니다. 적층 도구 경로를 시뮬레이션할 때 지지점의 도면층별 애니메이션을 볼 수 있습니다. 인쇄 설정 편집기에는 지지점을 작성하는 방법을 정의하는 매개변수가 포함되어 있습니다. 매개변수의 예로는 둘레 및 도면층 수, 지지점 채우기의 각도와 밀도가 있습니다.

주: 이 기능은 적층 FFF 기능이 있는 기계를 선택한 경우에만 사용할 수 있습니다.
