터닝 페이스 전략

터닝 페이스 전략은 부품의 끝에서 스톡을 제거하여 평평한 곡면을 생성합니다. 곡면은 부품의 회전축에 수직이고 다음 작업을 위한 참조점으로 자주 사용됩니다.

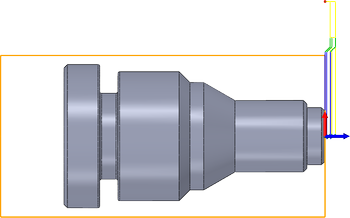

앞쪽에서 여러 절단을 수행하는 터닝 페이스.

형상

도구 경로를 생성하기 위해 형상을 선택할 필요가 없습니다.

필요한 경우 특정 영역 내의 도구 경로를 제한하거나 더 길게 절단하기 위해 모형을 지나 연장합니다. 전면 형상 참조를 기준으로 도구 경로 경계를 이동하는 거리인 간격띄우기를 지정할 수 있습니다. 형상 탭의 전면 모드 드롭다운 리스트에서 선택합니다.

면 처리 방향

기계가공 요구사항에 따라 다음과 같이 도구를 이동하여 면 처리 작업을 수행할 수 있습니다.

• 외부에서 내부로 - 가장 큰 지름에서 부품의 중심으로.
• 내부에서 외부로 - 중심에서 가장 큰 지름으로. 예를 들어, 보어링 막대를 사용하여 내부적으로 튜브를 기계가공하는 데 유용합니다.

도구 경로 절삭조건 수

도구 경로의 절삭 수는 재료, 절단 도구 및 필요한 곡면 마감에 따라 달라집니다. 기본적으로 도구 경로에는 부품에서 대량 스톡을 제거하기 위한 하나의 절삭조건이 포함됩니다. 마무리를 위해 필요한 곡면 마감 및 치수 정확성을 얻으려면 다중 절단을 지정하십시오. 이렇게 하려면 면 대화상자의 절삭조건 탭에서 다중 절삭조건 확인란을 선택합니다. 그런 다음 마무리 절삭조건을 지정할 수도 있습니다.

자세한 내용은 Fusion 터닝 기본 사항 동영상을 시청하십시오.
