터닝 그루브 전략

터닝 그루브 전략은 스톡을 제거하여 부품에 그루브를 작성합니다. 그루브는 요구 사항에 따라 쉐이프 및 크기가 다른 좁은 채널입니다.

모드

부품의 외부 지름(OD)과 부품의 내부 지름(ID)에 그루브를 작성할 수 있습니다. 이들을 각각 외부 그루빙과 내부 그루빙이라고 합니다.

도구 방향 매개변수를 조정하여 각진 영역에 그루브를 작성할 수 있습니다.

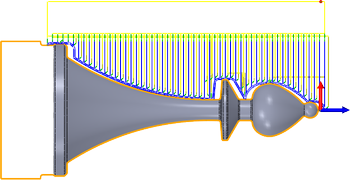

터닝 프로파일 그루브 전략 그루브 여러 면 다이어그램

외부 지름, 면 및 각진 영역의 터닝 그루브.

황삭 및 정삭 절삭조건

터닝 그루브 도구 경로에는 황삭 및 정삭 절단이 포함될 수 있습니다. 그루브 대화상자의 절삭조건 탭에서 절단을 지정합니다. 황삭의 경우 재료, 도구 절삭 속도 및 도구 피드 속도에 따라 최대 그루빙 스텝오버 값을 수정할 수 있습니다. 최대 그루빙 스텝오버는 도구가 단일 절삭조건에서 축 방향으로 이동하는 최대 거리입니다. 너무 크면 곡면 마감과 정확도가 떨어질 수 있습니다. 너무 작으면 도구가 손상될 수 있습니다.

또한 기계가공 정확도 및 곡면 마감을 향상할 수 있도록 펙 사용 확인란을 선택합니다. 펙킹하는 동안 도구는 부품에서 몇 개의 더 얕은 절단을 수행합니다. 깊은 그루브 또는 단단한 재료를 기계가공할 때 유용합니다.

자세한 내용은 터닝 그루브 동영상을 시청하십시오.
