터닝 그루브 마무리 전략

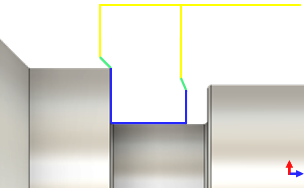

터닝 그루브 마무리 전략은 스톡을 제거하여 부품의 그루브에 필요한 쉐이프와 곡면 마감을 생성합니다.

툴패스는 하나 이상의 마무리 절단을 포함할 수 있습니다. 절삭조건 탭의 스텝오버 상자에서 절삭 개수를 지정합니다.

이 전략을 사용하면 단일 그루브를 기계가공할 수 있습니다. 이렇게 하려면 패스 탭에서 단일 그루브 기계가공 확인란을 선택합니다. 전용 단일 그루브 툴패스를 생성할 필요는 없습니다.

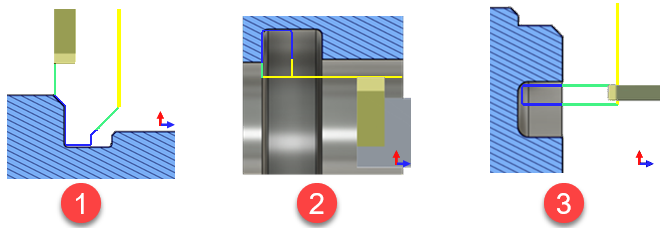

터닝 모드

도구 탭에서 다음 터닝 모드 중 하나를 선택할 수 있습니다.

• 외부 그루빙(1)
• 내부 그루빙(2)
• 면 그루빙(3).

그루브 억제

도구와 부품의 응력을 줄이려면 형상 탭에서 도구 경로의 기계가공 그루브를 억제할 수 있습니다. 선택한 그루브 면에 따라 그루브 억제는 기계가공에서 그루브를 제외하거나 더 얕은 그루브를 기계가공합니다. 절단력이 크면 도구가 손상되고 곡면 마무리가 불량해질 수 있습니다. 더 얕은 그루브를 기계가공하면 더 큰 영역에 분산하여 절단력을 줄일 수 있습니다.

홀더 및 삽입물 틈새

이 전략을 사용하면 언더컷을 기계가공하면서 모형과 홀더 뒷면 또는 모형과 공구 삽입물 뒷면 사이의 틈새를 지정할 수 있습니다. 홀더 또는 삽입물은 언더컷 벽으로부터 지정된 거리를 유지합니다. 이 틈새를 정의하면 잠재적 충돌을 최소화하고 언더컷에서 기계가공할 수 있는 영역을 최대화할 수 있습니다.
