Использование выражений

Выражение является одним из способов определения условий. Например, можно создать выражение, определяющее все здания, площадь которых превышает 4 000 квадратных футов. При использовании параметра "Выбрать по фильтру" выбираются только здания, площадь которых превышает 4 000 квадратных футов.

Выражения используются в следующих ситуациях:

• Фильтрация данных для источника данных при импорте.

  В поле "Фильтр источника" на вкладке "Источник" можно выбрать данные для включения в модель. Например, для импорта только жилых зданий следует использовать выражение USE_TYPE = "R" (если R обозначает "жилое здание").

• Объединение свойств в исходном хранилище данных для отражения свойств в модели

  Например, для модели существует свойство ROOF_HEIGHT. Для исходных данных существуют свойства FLOOR_HEIGHT и FLOORS. Для получения значения ROOF_HEIGHT можно умножить FLOOR_HEIGHT на FLOORS.

• Изменение записей в окне "Таблица данных".

  Например, при импорте укажите, что поле "Имя" должно содержать фразу "Тип здания: ", за которой следует значение USE_TYPE.

• Фильтрация классов элементов с помощью функции "Создать группу" в Обозревателе моделей.

  Например, можно создать группу дорог, расположенных в пределах географической области, построенной в модели.

• Выбор элементов с помощью параметра Выбрать по фильтру.

  Например, выберите все деревья, для которых свойство NAME имеет значение "фикус".

  Прим.: В поле поиска можно использовать тот же синтаксис, что и в правом верхнем углу окна приложения. Можно скопировать выражения из Редактора выражений в поле поиска.
• Определение Правила стиля.

  Во всех правилах стиля для настройки применения стилей используются выражения. Например, создайте стиль для деревьев, отражающий виды (свойство NAME) в визуальном стиле дерева.

В Редакторе выражений можно рассчитать значения на основе существующих свойств. Также можно преобразовывать данные из одного типа в другой. Для форматирования текстовых строк используются текстовые выражения. Числовые выражения используются для применения математических функций к свойствам с числовыми значениями.

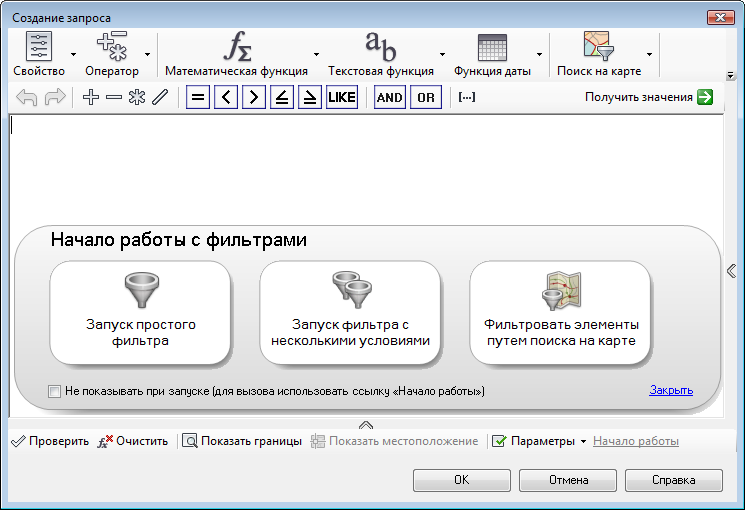

Текст в строке заголовка диалогового окна, в котором выполняется создание выражений, зависит от выбранной команды. Содержимое диалогового окна практически неизменно независимо от его названия.

Текст в строке заголовка меняется в зависимости от выбранной команды.

Выражения применяются следующими способами:

Способы использования выражений	Описание
Расчет свойств	Данные можно фильтровать и выбирать на основе значений одного или нескольких свойств. В простом выражении рассчитывается отдельное свойство, однако можно создавать сложные выражения, в которых используется несколько свойств или несколько значений. Например, можно создать выражение для отображения зданий с высотой крыши от 18 до 32 метров. Результатом выполнения выражения фильтра должно быть логическое значение.
Создание расчета	Можно рассчитать новое значение на основе существующих значений. Например, доступны следующие действия: Расчет области полигона или длины линейной функции. Преобразование текстовой строки в формат даты и добавление к итоговой дате дней или месяцев.
Выполнение преобразования	При преобразовании значений меняется тип данных. Например, если в хранилище данных значения хранятся в виде текста, можно преобразовать эти значения в даты. Затем для них можно использовать Функции даты. Также доступно преобразование числовых значений или текстовых строк в конкретный числовой формат, например число одинарной или двойной точности. Например, можно преобразовать числовые значения в текстовые строки для извлечения подстроки либо поиска в этой строке числа или знаков.
Создание текстовых выражений	При помощи текстовых выражений выполняется анализ строк и их изменение. Например, доступны следующие действия: Слияние нескольких свойств в единую запись. Например, чтобы получить значение Полное_имя, можно выполнить слияние значений Имя и Фамилия. Определение длины текстовой строки или позиции одной текстовой строки в другой. Преобразование текстовой строки в верхний или нижний регистр. Отсечение добавление начала или конца текстовой строки. Замена одного набора знаков другим.
Создание числовых выражений	Числовые выражения выполняются только по числовым значениям. Здесь используются математические функции, при помощи которых можно анализировать числовые строки и изменять их. Например, в числовых выражениях доступны следующие действия. Округление значения вверх или вниз. Извлечение квадратного корня значения, использование тригонометрических функций или определение остатка после деления числа на другое число. Поиск среднего значения или медианы для набора значений.
Использование выражений для фильтрации данных	При помощи фильтров можно работать с поднаборами данных. Например, если модель содержит все здания в городе, можно создать фильтр для отображения только зданий в центральной части города. Использование выражений позволяет делает доступными следующие действия: Фильтрация данных при добавлении в модель. Создание группы данных. Выбор только тех элементов, которые отвечают набору условий.
