Эта процедура используется для редактирования пользовательского профиля компонента перил.
- Выберите перила с пользовательским профилем, который нужно отредактировать.
- Выберите
.
Эта команда доступна только в том случае, если в перилах имеются основанные на профилях компоненты.
- Выберите компонент, который требуется отредактировать. Прим.: Если у вас возникают трудности с выбором определенного компонента, перейдите к другому виду, в котором выбор будет легче произвести. Например, для выбора нижней направляющей перейдите в "Вид модели".
Процедура контекстного редактирования начинается, когда ручки управления приобретают ярко-красный цвет, редактируемый по месту профиль - светло-синюю временную штриховку, а цвет остальных объектов чертежа немного блекнет. Обратите внимание, что при контекстном редактировании имеется ограниченный доступ к другим командам на чертеже. Прежде чем работать с другими объектами, следует вначале должны завершить процедуру редактирования по месту.
- Используйте ручки или ленту для внесения в профиль следующих изменений:

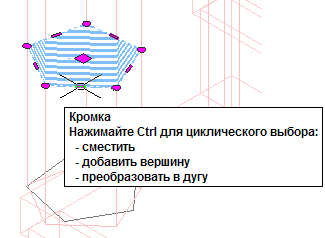

Если требуется... то… использовать ручки для редактирования профиля, перемещайте, как это нужно, ручки кромок или вершин. Ручка "Кромка" имеет три режима редактирования: "Смещение", "Добавление вершины" и "Преобразовать в дугу". Режимом по умолчанию является "Смещение", в котором выбранная кромка смещается в направлении по перпендикуляру к средней точке кромки. В зависимости от формы профиля и кромки, выбранной для изменения, по мере необходимости удлиняются или обрезаются соседние линии и добавляются новые линии.
Используйте режим "Добавление вершины", чтобы добавить вершину к выбранной кромке и создать новую кромку. Если выбранная кромка является дугой, новая кромка также является дугой.
В режиме "Преобразовать в дугу" выбранная кромка преобразуется в дугу и выполняется растяжение в средней точке кромки. Для ручки кромки дуги имеется режим "Растянуть", который позволяет растянуть середину границы после преобразования границы в дугу.
добавить в профиль вершину, - Ручки: выберите ручку "Кромка" и нажмите клавишу CTRL, чтобы переключиться в режим редактирования "Добавить вершину". Переместите кромку в нужное место и щелкните мышью или введите значение и нажмите клавишу Enter.
- Лента: щелкните на панели "Редактирование по месту"панели "Профиль""Добавить вершину"
и выберите точку, которую следует добавить.
удалить вершину из профиля, - Ручки: для удаляемой вершины выберите ручку "Вершина" и нажмите клавишу CTRL, чтобы переключиться в режим редактирования "Удалить". Уберите курсор с выбранной вершины и нажмите левую кнопку мыши.
- Лента: щелкните на панели "Редактирование по месту"панели "Профиль""Удалить вершину"
и выберите точку, которую следует удалить.
добавить к профилю очертание, выберите профиль, щелкните на вкладке "Редактирование по месту" панели "Профиль""Добавить очертание"
. После этого задайте в качестве дополнительного очертания замкнутую полилинию, сплайн, эллипс или круг. Укажите, надо ли стереть исходную линию, и нажмите клавишу Enter. удалить очертание из профиля, выберите профиль, щелкните на вкладке "Редактирование по месту" панели "Профиль""Удалить очертание"
. Затем выберите очертание, которое требуется удалить. Прим.: Нельзя удалить последнее очертания из профиля.заменить очертание в профиле, выберите профиль, щелкните на вкладке "Редактирование по месту" панели "Профиль""Заменить очертание"
. После этого задайте в качестве замены очертания замкнутую полилинию, сплайн, эллипс или круг. Укажите, надо ли стереть исходную линию, и нажмите клавишу Enter. - Сохраните изменения профиля.
Если требуется… то… изменить определение существующего профиля, чтобы отразить новую его форму, выберите вкладку "Контекстное редактирование" панель "Правка""Готово".
создать новое определение профиля с созданной формой, выберите вкладку "Контекстное редактирование" панель "Правка""Сохранить как".
Введите имя нового профиля и нажмите кнопку "OK". Процедура контекстного редактирования завершается, а в Диспетчере стилей становится доступным новое определение профиля. отменить все изменения профиля и вернуться к предыдущей форме, выберите вкладку "Контекстное редактирование" панель "Правка""Отмена".
