Utilice la estrategia de Perfilado de restos del modelo para eliminar escalones grandes. Las estrategias de desbaste llevan a cabo la eliminación eficiente del volumen con una herramienta grande y luego las estrategias de desbaste de restos utilizan una herramienta más pequeña para mecanizar el perfil del modelo en cada altura Z intermedia del modelo. De este modo se mecanizan las áreas a las que la herramienta grande no puede acceder, como cajeras y esquinas. Esto reduce el grado de sobrecarga de la herramienta y proporciona una tasa de eliminación de material más constante para operaciones de acabado posteriores.
Esto es más fácil de ver observando una simulación de ViewMill.

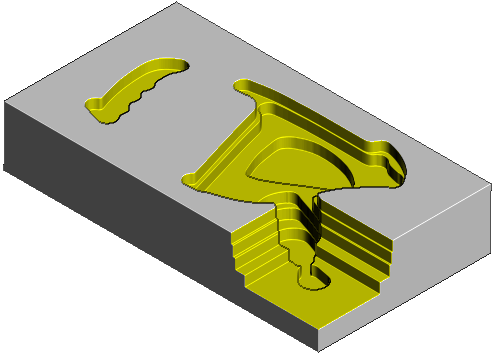

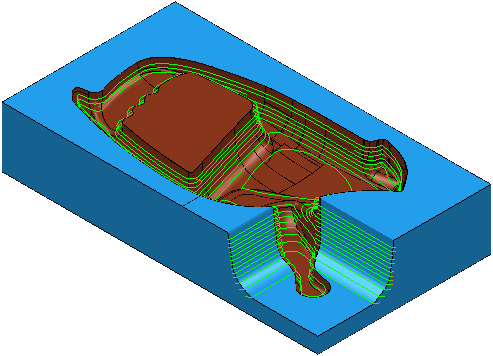

Si comienza con una trayectoria de desbaste:

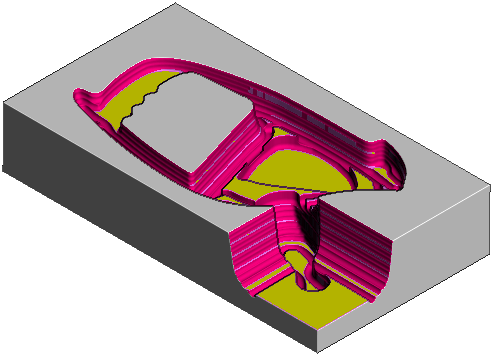

Una trayectoria de desbaste de perfilado de restos del modelo, basada en esta trayectoria de desbaste, proporciona lo siguiente:
Se incluyen varias páginas asociadas a la estrategia de Perfilado de restos del modelo:
- Perfilado de restos del modelo — Página principal que se utiliza para elegir las configuraciones para mecanizar un modelo utilizando una estrategia de perfilado de restos.
- Restos — Configuraciones para definir el mecanizado de restos.
- Pasadas intermedias — Configuraciones para definir el desbaste de restos en línea. De este modo se minimiza los escalones cuando se crean trayectorias de desbaste con un paso vertical grande. Está disponible al seleccionar un Paso vertical de tipo Automático.
- Distancias de corte — Configuraciones para controlar el número de cortes de perfilado.
- Acabado de pared — Configuraciones para ejecutar un Paso final que sea distinto del paso normal.
- Borrar segmentos no seguros — Configuraciones para borrar los segmentos pequeños de la trayectoria.
- Mecanizar zonas planas — Configuraciones para mecanizar las áreas planas en el modelo.
- Alta velocidad — Configuraciones de las opciones de suavizado para evitar cambios bruscos en la dirección de la herramienta durante el mecanizado de alta velocidad.
- Orden — Configuraciones para controlar el orden de mecanizado.
- Aproximación — Configuraciones para controlar cómo la herramienta se aproxima a la trayectoria.
- Verificación automática — Configuraciones para verificar las trayectorias automáticamente durante su creación.
El resto de las páginas son páginas de estrategia de trayectorias comunes.
