Utilice la estrategia Desbaste de restos del modelo para eliminar escalones grandes. Las estrategias de desbaste llevan a cabo una eliminación eficiente del volumen con una herramienta grande y luego las estrategias de desbaste de restos utilizan una herramienta más pequeña para las áreas rugosas del modelo a las que la herramienta grande no pudo llegar, como cajeras y esquinas. Esto reduce el grado de sobrecarga de la herramienta y proporciona una tasa de eliminación de material más constante para operaciones de acabado posteriores.
Esto es más fácil de ver observando una simulación de ViewMill.

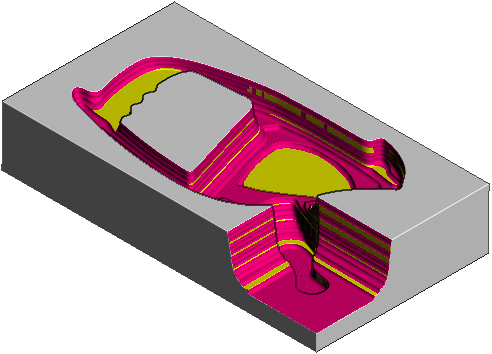

Si comienza con una trayectoria de desbaste:

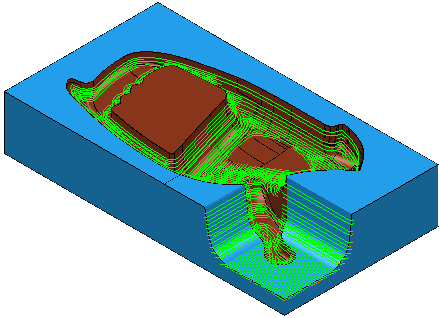

Un modelo de trayectoria de desbaste, basado en esta trayectoria de desbaste, obtenemos:
Existen varias páginas asociadas a la estrategia de Desbaste de restos del modelo:
- Desbaste de restos del modelo — Página principal que se utiliza para elegir los estilos de desbaste y las configuraciones asociadas.
- Restos — Configuraciones para definir el mecanizado de restos.
- Raster — Configuraciones para definir un estilo de desbaste raster. Esta página está disponible cuando selecciona el Estilo de Raster en la página principal.
- Desfase — Configuraciones para definir los estilos de desbaste de desfase. Esta página está disponible cuando se selecciona el Estilo de Desfasar el modelo o Desfasar todo en la página principal.
- Vortex — Configuraciones para definir un estilo de desbaste Vortex. Esta página está disponible cuando selecciona el Estilo de Vortex en la página principal.
- Pasadas intermedias — Configuraciones para definir el desbaste de restos en línea. De este modo se minimiza los escalones cuando se crean trayectorias de desbaste con un paso vertical grande. Está disponible al seleccionar un Paso vertical de tipo Automático.
- Acabado de pared — Configuraciones para ejecutar un Paso final que sea distinto del paso normal.
- Borrar segmentos no seguros — Configuraciones para borrar los segmentos pequeños de la trayectoria.
- Mecanizar zonas planas — Configuraciones para mecanizar las áreas planas en el modelo.
- Alta velocidad — Configuraciones de las opciones de suavizado para evitar cambios bruscos en la dirección de la herramienta durante el mecanizado de alta velocidad.
- Orden — Configuraciones para controlar el orden de mecanizado.
- Aproximación — Configuraciones para controlar cómo la herramienta se aproxima a la trayectoria.
- Verificación automática — Configuraciones para verificar automáticamente las trayectorias durante su creación.
El resto de las páginas son páginas de estrategia de trayectorias comunes.
