Создание тел-модификаторов для перекрытий и скатов крыш

Как и вырезающие элементы, тела-модификаторы позволяют изменять геометрию перекрытия/ската крыши посредством внедрения другого 3D объекта. Однако, если вырезающие элементы во всех случаях вычитаются из формообразующих элементов перекрытий или скатов крыш и влияют только на компоненты, с которыми они соприкасаются, тела-модификаторы можно использовать для добавления, вычитания или полной замены отдельных компонентов. Если перекрытие или скат крыши состоит только из одного компонента, тело-модификатор применяется ко всему перекрытию или скату крыши.

Можно создать тело-модификатор на основе формообразующего элемента, композиционной группы или любого другого AD-объекта с формообразованием. Можно также создавать тела-модификаторы из блоков или тел ACIS, образующих трехмерные тела. Перед тем как определить объект в качестве тела-модификатора, необходимо поместить объект в требуемое место на чертеже.

Если тело-модификатор создается из объекта, можно удалить исходный объект. Однако, если создан сложный объект, например композиционная группа, состоящая из нескольких формообразующих элементов, то может потребоваться сохранять объект на чертеже до тех пор, пока не появится уверенность в том, что объект-перекрытие или скат крыши построен правильно.

Прим.: Объект, используемый в качестве вырезающего элемента, не включается в "Площадь" при выполнении команды СПИСОК или в результат запроса спецификации.

Чтобы создать тело-модификатор для перекрытия или ската крыши, выполните следующие действия:

1. Создайте один или несколько объектов именно в том месте, в котором требуется разместить тело-модификатор относительно перекрытия или ската крыши.
2. Выберите перекрытие или скат крыши, который требуется изменить, и,

   если выбранным объектом является...	то...
   перекрытие,	щелкните вкладку "Перекрытие"панель "Редактирование"раскрывающееся меню "Тело-модификатор""Добавить".
   скат крыши,	щелкните вкладку "Скат крыши"панель "Редактирование"раскрывающееся меню "Тело-модификатор""Добавить".

3. Выберите объекты для использования в качестве тел-модификаторов и нажмите Enter.

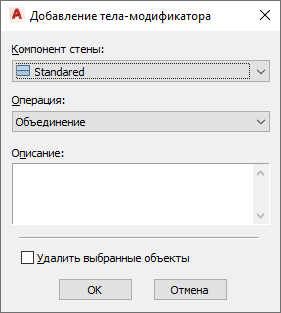

4. В диалоговом окне "Добавление тела-модификатора" укажите следующие параметры:
   • В раскрывающемся списке "Компонент перекрытия" (или "Компонент ската крыши") выберите компонент к которому будет применяться тело-модификатор.
   • В раскрывающемся списке "Операция", в зависимости от того, требуется ли добавить тело-модификатор к выбранному компоненту, вычесть тело-модификатор из этого компонента или заменить выбранный компонент телом-модификатором, выберите "Добавление", "Вычитание" или "Замена".
   • В поле "Описание" введите текст описания используемых тел-модификаторов.
5. Если требуется сделать внешний контур объекта невидимым на чертеже, включите опцию "Стереть выбранные объекты".
6. Нажмите "ОК".
