Эта процедура используется для добавления отверстия в перекрытие/скат крыши. При создании отверстия выполняется добавление новых вершин и кромок, которые можно редактировать так же, как и другие вершины и кромки перекрытия или ската крыши.
Для создания отверстий можно использовать полилинии или такие трехмерные (3D) объекты, как стены и формообразующие элементы.
- Проецирование на перекрытие или скат крыши отверстий, сформированных замкнутой полилинией, производится в текущей пользовательской системе координат (ПСК).
- 3D объекты должны пересекать перекрытие или скат крыши без проецирования.
Если объекты имеют внутренние полости, то выводится подсказка, предлагающая выбрать для создания отверстия внутреннюю или наружную поверхность. Например, при создании дымовой трубы из четырех объектов стен можно вырезать отверстие с внутренней или с внешней стороны трубы. Стороны нового отверстия совпадают с поверхностями секущих тел и не обязательно параллельны между собой.
Сглаживание (тесселяция) дуговых кромок контролируется двумя параметрами разрешения экрана при отображении AD-объектов: "Отклонение в фасетах" и "Фасетный максимум". Начиная с версии Autodesk Architectural Desktop 2007, пользователям предоставлена возможность настройки этих параметров после создания перекрытия или ската крыши. Кроме того, отдельные сегменты или фасеты, образующие дуговую кромку, уже не рассматриваются как отдельные кромки; каждая дуга на периметре перекрытия или ската крыши рассматривается как одиночная кромка.
Добавление отверстия в перекрытие
Добавление отверстия в скат крыши

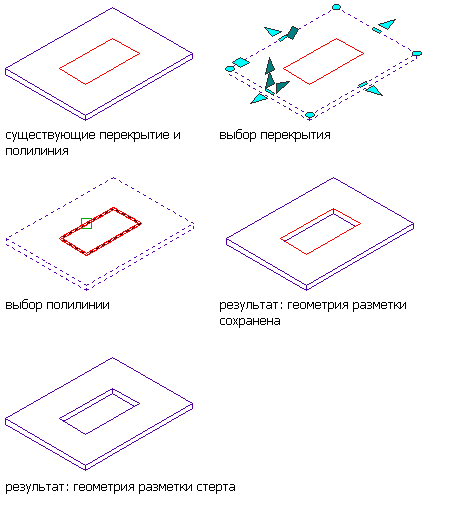

- Постройте в месте предполагаемого отверстия замкнутую полилинию соответствующей формы или добавьте туда объект.
- Выберите перекрытие или скат крыши, и,
если выбранным объектом является... то... перекрытие, выберите
.
скат крыши, выберите . - Выберите замкнутую полилинию или связанные объекты, определяющие отверстие, и нажмите клавишу Enter.
- Введите n (нет), чтобы сохранить геометрию, или y (да), чтобы удалить геометрию.
- Если вы выбрали 3D объекты, выводится подсказка, предлагающая выбрать, создавать отверстие на внутренней или внешней поверхности разрезающих объектов. Для создания отверстия по внешней поверхности объекта нажмите Enter, а для создания по внутренней поверхности или полости — нажмите i (внутренняя). Данная подсказка выводится даже в том случае, если тела не имеют внутренних полостей; если в этом случае выбрать "Внутреннюю" поверхность, отверстие не будет создано.
