Come definire le configurazioni di visualizzazione utilizzate in sovrapposizioni xrif

Per specificare se gli oggetti di un disegno xrif considerato una sovrapposizione dal disegno host devono utilizzare le configurazioni di visualizzazione, attenersi alla procedura indicata di seguito.

Per default, gli oggetti nella sovrapposizione e nei disegni xrif allegati utilizzano le configurazioni di visualizzazione assegnate al disegno host. Questa procedura illustra come specificare che una sovrapposizione xrif utilizzi soltanto le proprie configurazioni di visualizzazione e non quelle del disegno host. Se l'opzione non è attivata, gli oggetti nel disegno xrif possono utilizzare le proprie configurazioni di visualizzazione o quelle del disegno host. I disegni xrif allegati possono utilizzare entrambi i gruppi di configurazioni di visualizzazione.

Nell'esempio seguente, gli oggetti nel disegno xrif inseriti come sovrapposizione utilizzano la configurazione di visualizzazione Attenuato (muri, porte e finestre a nord ed est). Il disegno host utilizza la configurazione di visualizzazione Dettaglio medio (muri, porte e finestre a sud e ovest).

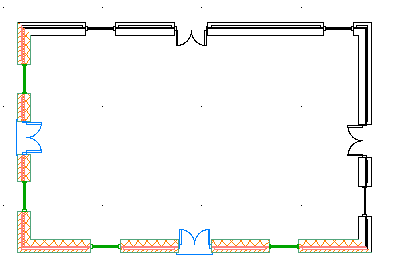

Sovrapposizione xrif che non utilizza la configurazione di visualizzazione attiva nel disegno host

  1. Aprire il disegno a cui fare riferimento in un altro disegno.
  2. Scegliere UtilitàImpostazione disegno.
  3. Fare clic sulla scheda Visualizzazione.
  4. In Configurazione di visualizzazione di default del disegno, selezionare Quando utilizzato come sovrapposizione Xrif, utilizza inizialmente la configurazione di visualizzazione di default del disegno specificato.

    Deselezionare l'opzione per utilizzare nei disegni xrif le relative configurazioni di visualizzazione o quelle del disegno host.

    Gli oggetti utilizzano le configurazioni di visualizzazione soltanto dal disegno corrente

  5. Fare clic su OK.
