Come aggiornare impostazioni di visualizzazione standard di un disegno con standard di progetto

Per modificare e cambiare la versione di un'impostazione di visualizzazione contenuta nel disegno con standard di visualizzazione di un progetto, attenersi alla procedura indicata di seguito.

Per le impostazioni di visualizzazione contenute nel disegno con standard di visualizzazione del progetto e nei disegni di progetto è stata specificata una versione che serve a stabilire se è necessario aggiornare l'impostazione di visualizzazione durante la sincronizzazione. I dati sulla versione includono un GUID (Global Unique Identifier) univoco, la data e l'ora dell'ultima modifica, il nome di accesso a Windows dell'utente che ha modificato per ultimo l'elemento e un commento facoltativo.

Quando si modifica un'impostazione di visualizzazione standard direttamente nel disegno con standard, non viene automaticamente chiesto di specificare una versione ad ogni modifica. È possibile eseguire varie modifiche, salvare e chiudere il disegno, riaprirlo e quindi specificare una versione una volta che l'impostazione di visualizzazione è pronta per essere propagata nell'intero progetto. Le modifiche salvate nel disegno con standard, anche se non si specifica una versione di volta in volta, vengono mantenute.

Nota: Quando si effettuano modifiche nel disegno con standard di visualizzazione, è necessario aggiornare anche i disegni contenenti gli stili standard con la nuova impostazione. In caso contrario gli oggetti potrebbero essere visualizzati in maniera disomogenea.

Se si salvano le modifiche ma non si specifica una versione, nelle sincronizzazioni eseguite nel frattempo le impostazioni di visualizzazione modificate non risulteranno tali, poiché il confronto viene eseguito con il GUID della versione e non con le effettive proprietà degli oggetti. Di conseguenza le impostazioni di visualizzazione che sono state modificate ma per le quali non è stata specificata una versione negli standard di progetto non verranno aggiornate nei disegni di progetto. Per sincronizzare le modifiche con il progetto, occorre dapprima specificare una versione per le impostazioni di visualizzazione modificate.

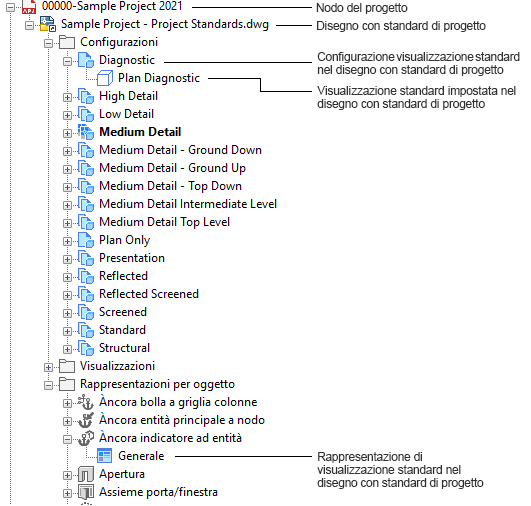

Standard di progetto in Gestione visualizzazioni

  1. Aprire il disegno con gli standard di visualizzazione del progetto corrente.
  2. Scegliere scheda Gestiscigruppo Stile e visualizzazioneGestione visualizzazioni.
    Suggerimento: I disegni con gli standard di visualizzazione sono elencati sotto il nodo del progetto in Gestione visualizzazioni. Se non viene visualizzato alcun nodo di progetto, il disegno corrente non fa parte di un progetto.
  3. Selezionare l'impostazione di visualizzazione che si desidera cambiare e apportare le necessarie modifiche.
  4. Selezionare la scheda Cronologia versioni dell'impostazione di visualizzazione modificata.
  5. Fare clic su Versione.

  6. Se lo si desidera, immettere un commento relativo alla nuova versione.
  7. Fare clic su OK.

    La nuova versione viene aggiunta in fondo all'elenco nella scheda Cronologia versioni.

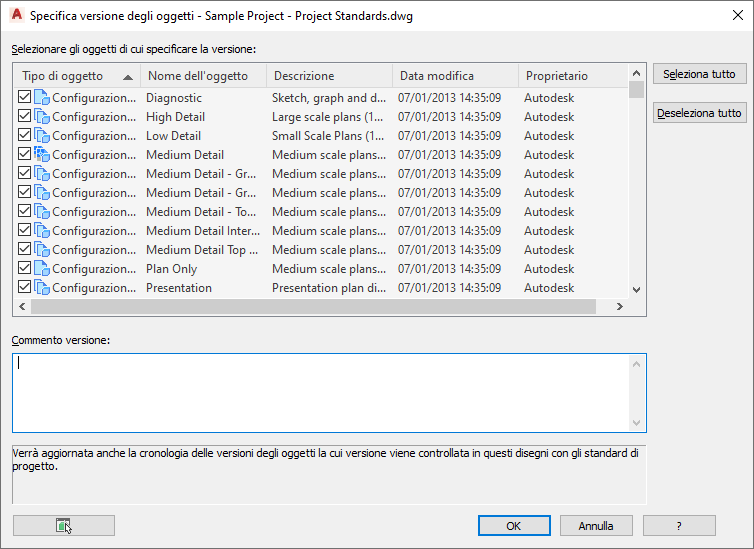

  8. Per specificare una versione di più impostazioni di visualizzazione di un disegno con standard di progetto, selezionare un gruppo di impostazioni e specificare la versione:

  9. Selezionare le impostazioni di visualizzazione per le quali si desidera specificare una versione.
  10. Se lo si desidera, inserire un commento.

    Il commento verrà applicato a tutti gli oggetti selezionati.

  11. Fare clic su OK.
