Autodesk Nastran 模型樹

Autodesk Nastran 模型樹為各種建立的有限元素模型圖元提供便利的輪廓視圖。

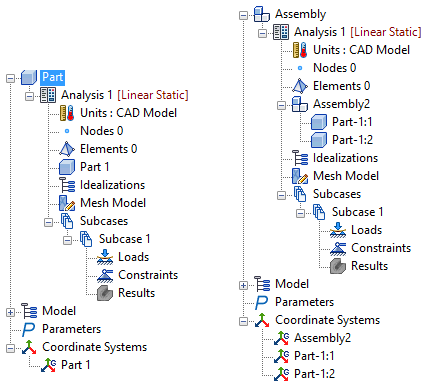

頂層樹狀項目如下：

• 零件 (零件/組合名稱)
  • 分析 (分析名稱)
    • 單位 (單位系統)
    • 節點
    • 元素
  • 零件/組合 (CAD 詳細資料)
  • 物理屬性
  • 網格模型
  • 子案例
    • 負載
    • 約束
    • 結果

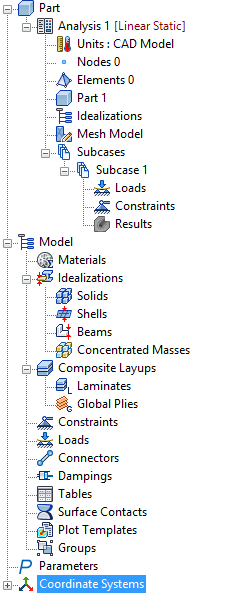

• 模型樹
  • 材料
  • 物理屬性
    • 實體
    • 薄殼
    • 樑
    • 集中質量
  • 複合體配置
    • 層壓板
    • 整體層
  • 約束
  • 負載
  • 連接器
  • 阻尼
  • 表格
  • 表面接觸
  • 出圖樣板
  • 群組
• 參數
• 座標系統

依預設，「模型」層級樹狀項目和座標系統將處於收闔模式。

以下各頁將描述每種樹狀項目及其內容。
