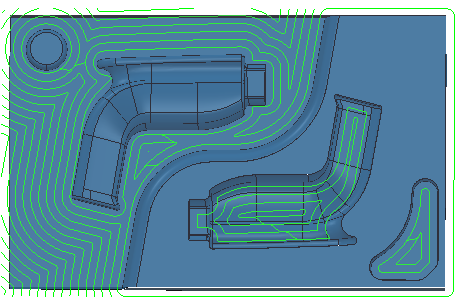

モデル領域切削 ストラテジーを使用すると、ストックから余分な素材をすばやく取り除き、エアー カットを最小に抑えられます。オフセット ツールパスは、ラスター ツールパスが開いたパーツで使用されることがあるポケット下部で適切に動作します。オフセット領域切削は高速加工に最適です。高速加工の工具負荷は一定になりますが、コンポーネント全体の迅速なエアー カットの増加数が犠牲になります。このため、工具とマシンの両方磨耗が最小限に抑えられます。Vortex 加工により、サーフェス品質と工具の寿命を維持しながら、送り速度を増加できます。
モデル領域切削 ストラテジーに関するページ:
- モデル領域切削 － 領域切削スタイルと関連設定の指定に使用するメイン ページです。
- ラスター － ラスター領域切削スタイルを定義する設定です。このページは、メインページの スタイル から ラスター を選択すると有効になります。
- オフセット － オフセット領域切削スタイルを定義するための設定です。このページは、メインページの スタイル から モデルオフセット、または、全オフセット を選択すると有効になります。
- Vortex － Vortex 領域切削スタイルを定義する設定です。このページは、メインページの スタイル から Vortex を選択すると有効になります。
- ステップ加工 － インライン削り残し荒加工を定義するための設定です。これは、大きな Z 方向削り込み量を使用する領域切削ツールパスの作成時に、段差を最小限に抑えます。このオプションは、Z 方向削り込み量 から 自動 を選択した場合のみ有効になります。
- 側面仕上げ加工 － 通常のステップオーバーとは異なる 最終ステップオーバー を実行する設定です。
- 非安全セグメント削除 － 極小ツールパス セグメントを削除するための設定です。
- 平坦加工 － モデルの平坦領域を加工するための設定です。
- 高速 － スムージング オプションの設定です。これにより、高速加工時に、工具方向の急転換を回避します。
- 順序 － 加工順序を制御するための設定です。
- アプローチ － パスへの工具のアプローチ方法を制御するための設定です。
- 自動検証 － ツールパスの作成時に、自動検証を行うための設定です。
残りのページはツールパス ストラテジーの共通ページです。
