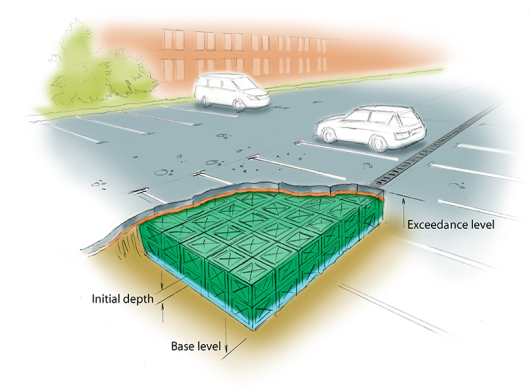

Mit Regenwassersteuerungen vom Typ Zellspeicher können zellförmige netzkörperbasierte Strukturen wie Stormcell modelliert werden.
Gesamtvolumen
Der in der unteren rechten Ecke des Datenformulars angezeigte Wert für das Gesamtvolumen zeigt das im System verfügbare Volumen bis zur Freibordhöhe.

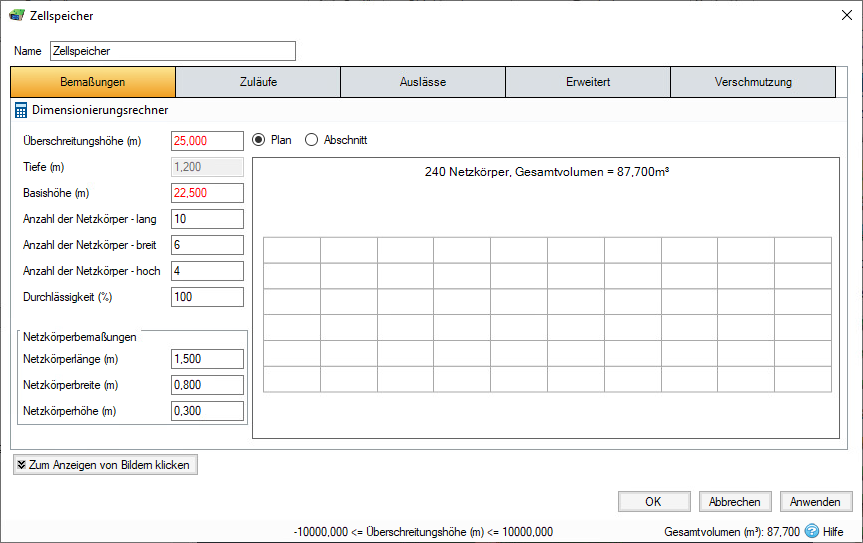

Bemaßungen
Die Registerkarte Bemaßungen enthält die folgenden Felder:
Überschreitungshöhe: Gibt die Höhe (über Bezugspunkt) der Regenwassersteuerung an, oberhalb derer Überflutungen gemeldet werden. Dies ist möglicherweise die Höhe, die mit der Bodenoberfläche oder der Oberseite einer Böschung interagiert, je nachdem, was höher ist. Eine Überschwemmungs- oder Überlaufkuppenhöhe kann als Teil der Auslasssteuerungsdetails auf einer niedrigeren Höhe angegeben werden. Wenn Oberflächendaten vorhanden sind, wird die Überschreitungshöhe automatisch von der Mitte des Symbols oder vom niedrigsten Punkt des Umfangs aus erfasst, wenn ein Bereich gezeichnet wurde. In Kombination mit der Freibord-Einstellung kann dem System in der Zusammenfassung der Status Hochwasserrisiko zugewiesen werden. Bei Regenwassersteuerungen an einer Neigung gilt die Überschreitungshöhe für das Ende stromabwärts (niedrigstes Ende). Oberhalb der Überschreitungshöhe wird das Wasser oberirdisch gespeichert und kann dann wieder in das Netz abfließen. Der für das überflutete Volumen verwendete Wasserhaltungsbereich ist die Fläche, die der Zellspeicher auf dem Plan einnimmt.
Tiefe: Gibt die Tiefe der Regenwassersteuerung an. Dieses Feld wird automatisch anhand der Netzkörperbemaßungen berechnet und kann nicht bearbeitet werden.
Basishöhe: Gibt die Höhe (über Bezugspunkt) der Basis der Regenwassersteuerung an.
Anzahl der Netzkörper – lang: Anzahl der Netzkörper entlang der Länge der Struktur. Sie können bis zu 1000 Netzkörper entwerfen.
Anzahl der Netzkörper – breit: Anzahl der Netzkörper über die Breite der Struktur. Sie können bis zu 1000 Netzkörper entwerfen.
Anzahl der Netzkörper – hoch: Anzahl der Netzkörper in der Tiefe der Struktur. Sie können bis zu 1000 Netzkörper entwerfen.
Porosität: Prozentsatz des Zellspeichers, der für die Speicherung zur Verfügung steht. Dies wird durch den Typ des verwendeten Füllmaterials festgelegt: 100 %, wenn leer, oder in der Regel 30 % für Bruchstein.
Netzkörperbemaßungen
Netzkörperlänge: Länge eines einzelnen Netzkörpers
Netzkörperbreite: Breite eines einzelnen Netzkörpers
Netzkörperhöhe: Höhe eines einzelnen Netzkörpers
Dimensionierungsrechner
Mit der Option Dimensionierungsrechner können Sie die Größe von Zellspeichern neu dimensionieren, indem Sie ein Volumen und einen Parameter angeben, der geändert werden soll, um dieses Volumen zu erreichen. Der Dimensionierungsrechner wird im Abschnitt Dimensionierungsrechner für Regenwassersteuerungen ausführlicher behandelt.
Zuläufe
Weitere Informationen zu den verschiedenen Zulauftypen, die angegeben werden können, finden Sie auf der Seite Zuläufe.
Auslässe
Weitere Informationen zu den verschiedenen Auslasstypen, die angegeben werden können, finden Sie auf der Seite Auslässe.

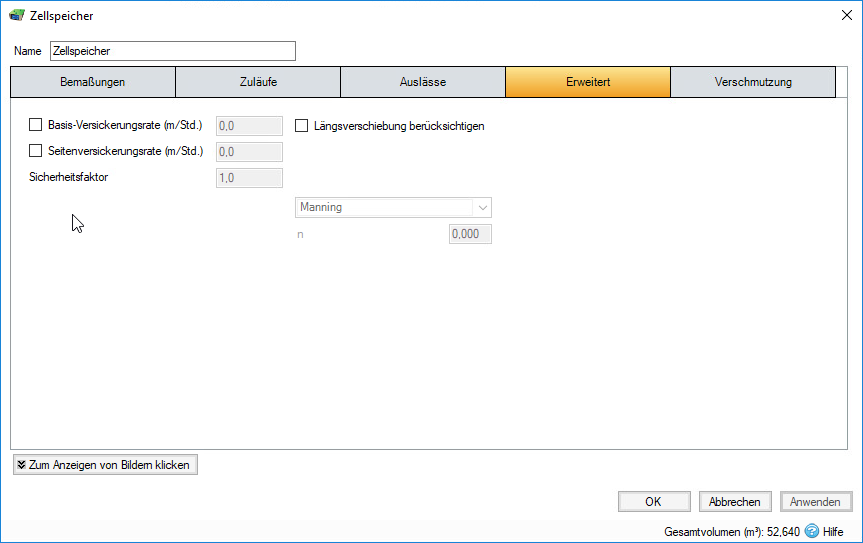

Erweitert
Die Registerkarte Erweitert enthält die folgenden Felder:
Basis-Versickerungsrate: Definiert die Versickerungsrate durch die Basis des Filterbereichs. Dies sollte anhand eines Leistungstests am Standort ermittelt werden.
Seitenversickerungsrate: Definiert die Versickerungsrate durch die Seiten des Filterbereichs. Dies sollte anhand eines Leistungstests am Standort ermittelt werden.
Sicherheitsfaktor: Reduziert die Versickerungsrate während der Analyse, um Versandung oder unzureichende Wartung zu berücksichtigen. Für das Vereinigte Königreich ist dies erforderlich.
Längsverschiebung berücksichtigen: Legt fest, ob Fließzeiten in der gesamten Struktur berücksichtigt werden müssen. Dies ist möglicherweise nicht erforderlich, da eine flache Verlegung vorliegt und von einer sofortigen Befüllung ausgegangen werden kann. Wenn Fließzeiten in Bezug auf Rauigkeit betrachtet werden sollen, müssen Methode und Wert ausgewählt werden.
Reibungsschema: Legt die Formel zur Berechnung von Geschwindigkeit und Fließzeit fest. Zur Auswahl stehen: n-Wert nach Manning und Colebrook-White. Die Variable unter dem Kombinationsfeld hängt von der ausgewählten Option ab.
n: n-Rauigkeitswert nach Manning. Wird in der Gleichung der Manning-Formel verwendet, um die Geschwindigkeit und damit die Fließzeit bei Verwendung der Option n-Wert nach Manning zu berechnen.
Rauigkeit: Colebrook-White-Rauigkeitswert. Wird in der Gleichung der Colebrook-White-Formel verwendet, um die Geschwindigkeit und damit die Fließzeit bei Verwendung der Option Colebrook-White zu berechnen.

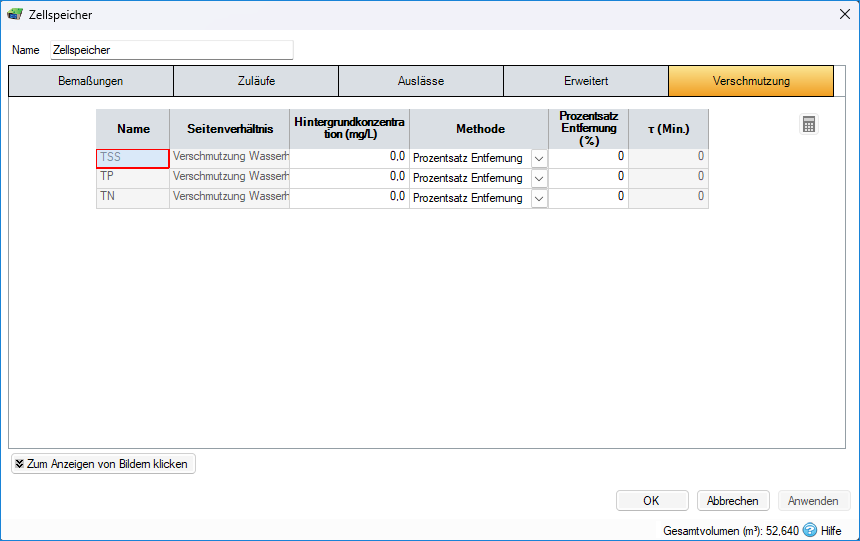

Verschmutzung
Die Registerkarte Verschmutzung enthält die folgenden Felder:
Name: Name der Schadstoffe. Dieser wird basierend auf den Schadstoffen ausgefüllt, die als Teil der Standortdaten eingerichtet wurden.
Hintergrundkonzentration: Wert, unter den die Schadstoffkonzentration während der Analyse nicht fallen darf. Wenn die Konzentration diesen Stand erreicht, erfolgt keine weitere Beseitigung.
Methode: Die Methoden Prozentsatz Entfernung oder Abbau erster Ordnung stehen zur Auswahl. Klicken Sie auf die Links, um weitere Informationen zu den einzelnen Methoden zu erhalten.
Prozentsatz Entfernung: Verfügbar, wenn ein entsprechender Prozentsatz eingegeben wurde. Der eingegebene Wert wird vom Zufluss in das System abgezogen.
τ: Abbauzeitkonstante oder (mittlere) Lebensdauer des Schadstoffs. Sie kann manuell eingegeben oder anhand der Abbaukonstante bzw. der Abbauhalbwertszeit berechnet werden. Weitere Informationen finden Sie unter Methoden zur Schadstoffbeseitigung – Abbau erster Ordnung.
